Приемник радиосигнала ПРС-5 BLE предназначен для связи радиодатчиков стандарта Bluetooth Low Energy (BLE), выпускаемых под торговой маркой “Автосенсор”, с терминалами и устройствами по шине RS-485 (протокол LLS, Modbus RTU) или по частотному и дискретному входу.

ПРС-5 BLE поддерживает работу с ДУТ-Р8 BLE, ДУ-Р5 BLE, ДУТ-Р7 BLE, ДУТ-Р7Л BLE.

ПРС-5 BLE поддерживает прием данных по стандартам Bluetooth Low Energy: BLE 4.0 и BLE 5.0 (Coded PHY) (выбирается в настройках). Стандарт BLE 5.0 позволяет значительно увеличить дальность связи датчика и приемного устройства.
Настройка ПРС-5 BLE осуществляется дистанционно с помощью приложения для смартфона на Android.



Цены

С особыми условиями и оптовыми ценами для интеграторов можно ознакомиться в личном кабинете.



Конструктив ПРС-5 BLE идентичен ПРС-03, поэтому в описании ПРС-5 BLE могут встречаться иллюстрации ПРС-03, что не является ошибкой.

Комплектация приемника ПРС-5 BLE
	Приемник радиосигнала с разъемом. Кабель соединительный (1м) с разъемом. Держатель предохранителя. Предохранитель 1 А.
Устройство приемника ПРС-5 BLE
	1. Крышка ПРС-5 BLE. (ABS – пластик) 2. Винт крепления печатной платы (DIN 7981. L=4.5 мм) 3. Печатная плата 4. Амортизирующая прокладка (EVA)  5. Корпус ПРС-5 BLE. (ABS – пластик)
Размеры приемника ПРС-5 BLE
Дополнительные аксессуары
	Кабель соединительный в гофре 8 метров.



Технические характеристики приемника ПРС-5 BLE
Напряжение питания	7-40 В
Стандарт взаимодействия с радиодатчиками “Автосенсор”	Bluetooth Low Energy 4.0, Bluetooth Low Energy 5.0
Рабочая частота приемопередатчика	2,4 Ггц
Количество подключаемых радиодатчиков	до 32
Интерфейс взаимодействия с терминалом	RS-485, частотный (500-1500 Гц), дискретный
Протокол передачи данных по RS-485	LLS, Modbus RTU
Скорость передачи данных по RS-485	19200 бит/с
Максимально потребляемый ток	30 mA
Максимальный коммутируемый ток дискретного выхода	30 mA
Температура эксплуатации	от -40 до +85 С
Класс защиты приемника	IP 67
Гарантийный срок работы с момента изготовления	3 года



Установка приемника радиосигнала ПРС-5 BLE

Напоминаем, что все работы по установке приемника радиосигнала ПРС-5 BLE  должны производиться специалистами, имеющими необходимый опыт и знания, с соблюдением техники безопасности, предусмотренной ГОСТом и установленной на предприятии.

Монтаж приемника радиосигнала.

Приемник ПРС-5 BLE можно расположить в любом удобном для Вас месте: как в непосредственной близости к терминалу, так и на удалении от него.
Установка приемника между металлическими деталями или за металлическими предметами существенно снижает уровень сигнала.
Если на пути радиосигнала имеются сильно экранированные препятствия – вынесите приемник радиосигнала за экранируемое препятствие.
Подключите приемник радиосигнала к терминалу по шине RS-485, или по частотному, или дискретному входу.
Подайте питание на приемник радиосигнала через предохранитель 1 А.
Произведите настройку приемника радиосигнала.
Проверьте, а при необходимости настройте уровень радиосигнала между датчиком и приемником ПРС-5 BLE.
Приемник радиосигнала готов к работе.

Назначение выводов

В зависимости от поставки цвета проводов у ПРС могут быть следующие:
1)
Красный – На “плюс” питания (от 9 В до 45 В).
Черный – На “минус” питания.
Синий – RS-485 (B) или частотный или дискретный (в зависимости от настроек).
Белый – RS-485 (А) или частотный или дискретный (в зависимости от настроек).
2)
Желтый – На “плюс” питания (от 9 В до 45 В).
Коричневый – На “минус” питания.
Зеленый – RS-485 (B) или частотный или дискретный (в зависимости от настроек).
Белый – RS-485 (А) или частотный или дискретный (в зависимости от настроек).
3)
Желтозеленый – На “плюс” питания (от 9 В до 45 В).
Черный – На “минус” питания.
Синий – RS-485 (B) или частотный или дискретный (в зависимости от настроек).
Коричневый – RS-485 (А) или частотный или дискретный (в зависимости от настроек).

Два вывода ПРС-5 BLE могут быть сконфигурированы или как интерфейс RS485, или как два частотных выхода, или как два дискретных выхода, или как один частотный и один дискретный выходы.



Схема подключения ПРС-5 BLE к терминалу

Для увеличения тока коммутации дискретного выхода к нему возможно подключать реле.

Внимание! При подключении реле к дискретному выходу необходимо параллельно обмотке реле подключать защитный диод для гашения импульса самоиндукции, возникающего при выключении. Диод подключается в обратном направлении, рабочий ток диода должен быть не меньше полуторакратного тока удержания реле.

Схема подключения реле



Техническое обслуживание изделия

Изделие в техническом обслуживании не нуждается.

Условия хранения и транспортирования

Изделие рекомендуется хранить в закрытых сухих помещениях.
Хранение изделия допускается только в заводской упаковке при температуре от -40 до +40 С и относительной влажности до 95% при 25 С без образования конденсата.
Не допускается хранение изделия в одном помещении с веществами, вызывающими коррозию металла и/или содержащими агрессивные примеси.

Изготовитель оставляет за собой право изменять внешний вид изделия, его комплектацию и технические характеристики.



Настройка приемника радиосигнала ПРС-5 BLE с помощью приложения для смартфона

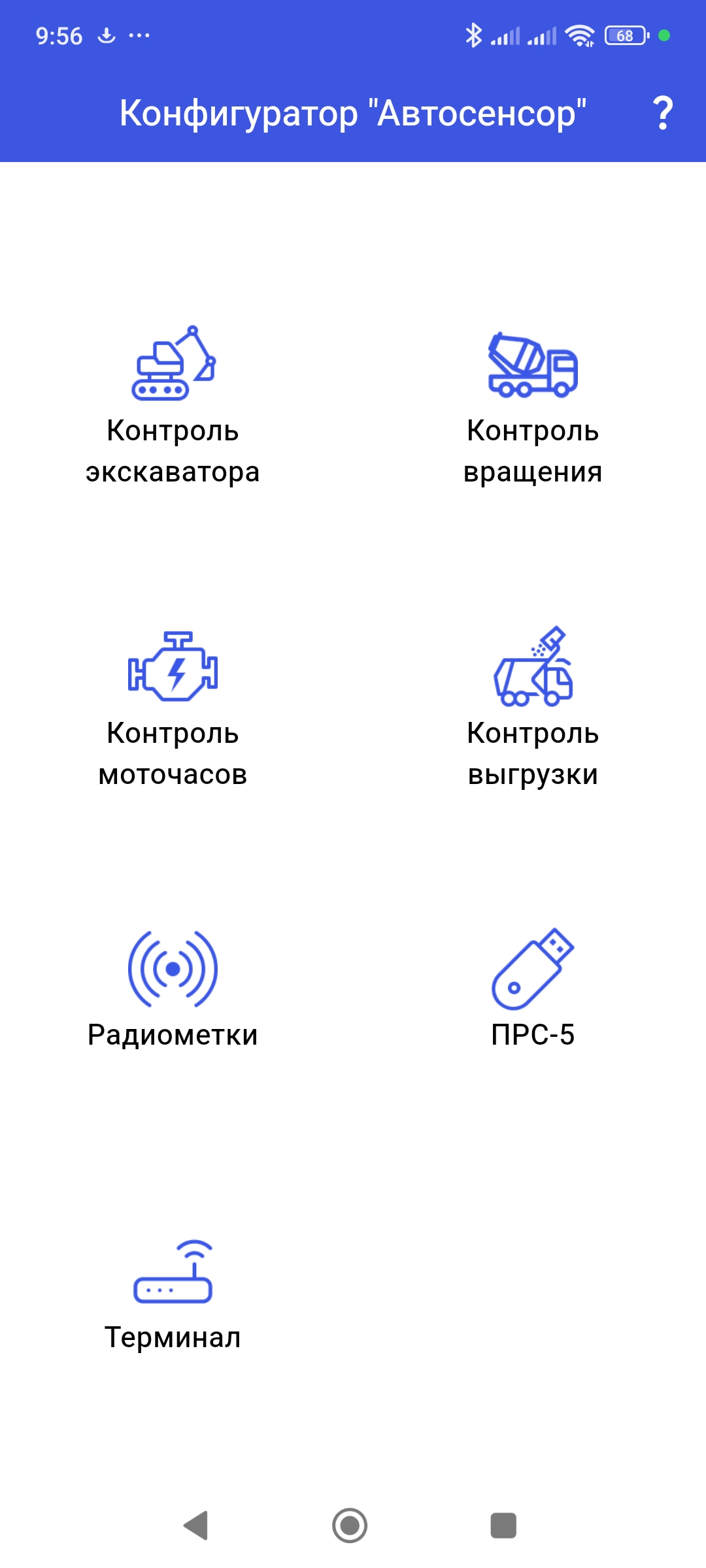

На начальном экране выберите ПРС-5.

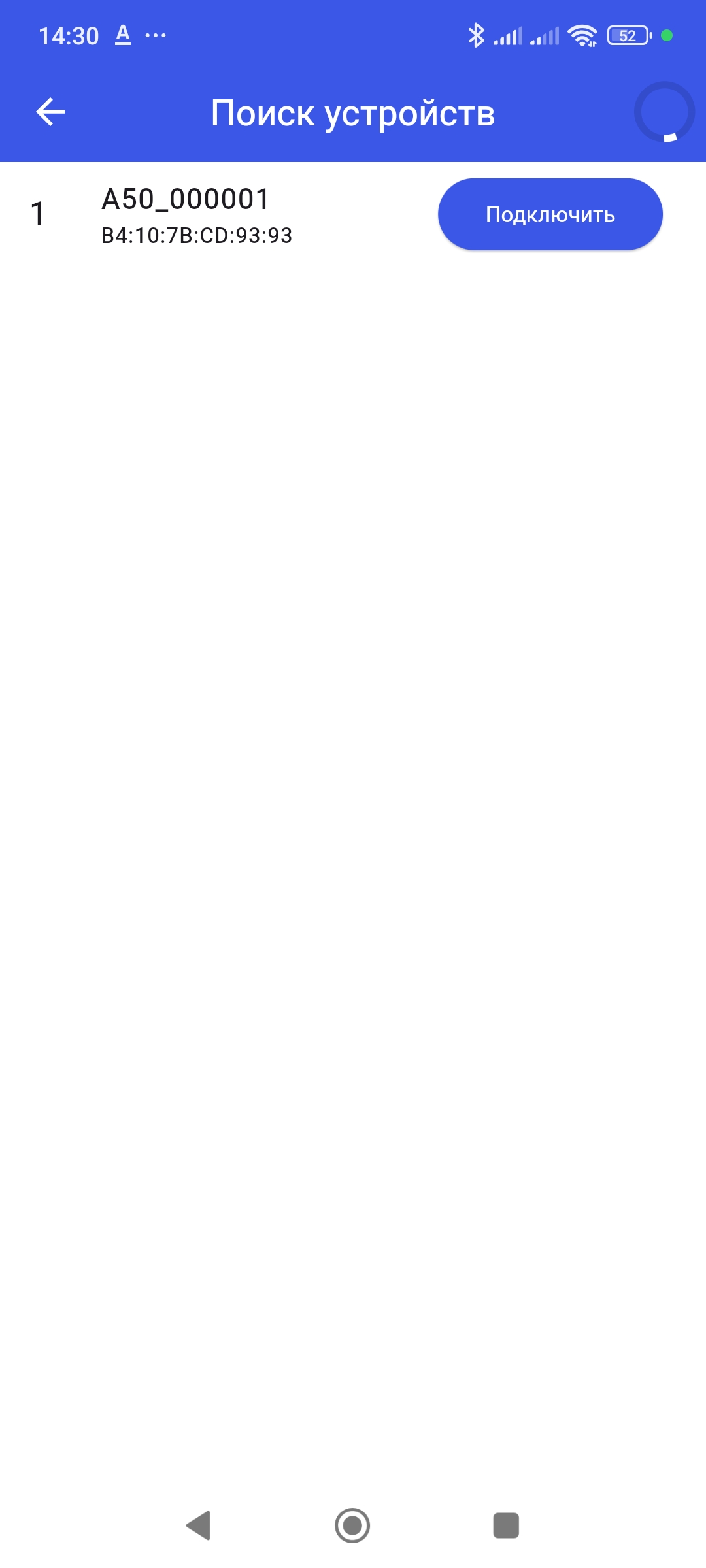

Список обнаруженных устройств. Если в течении 15 секунд не найдено ни одно подходящее устройство, поиск остановится, появится возможность повторить поиск. Для подключения к нужному устройству нажмите соответствующую кнопку «Подключить». Устройства в списке отображаются в виде A50_XXXXXX, где A50 – тип, XXXXXX — серийный номер устройства.

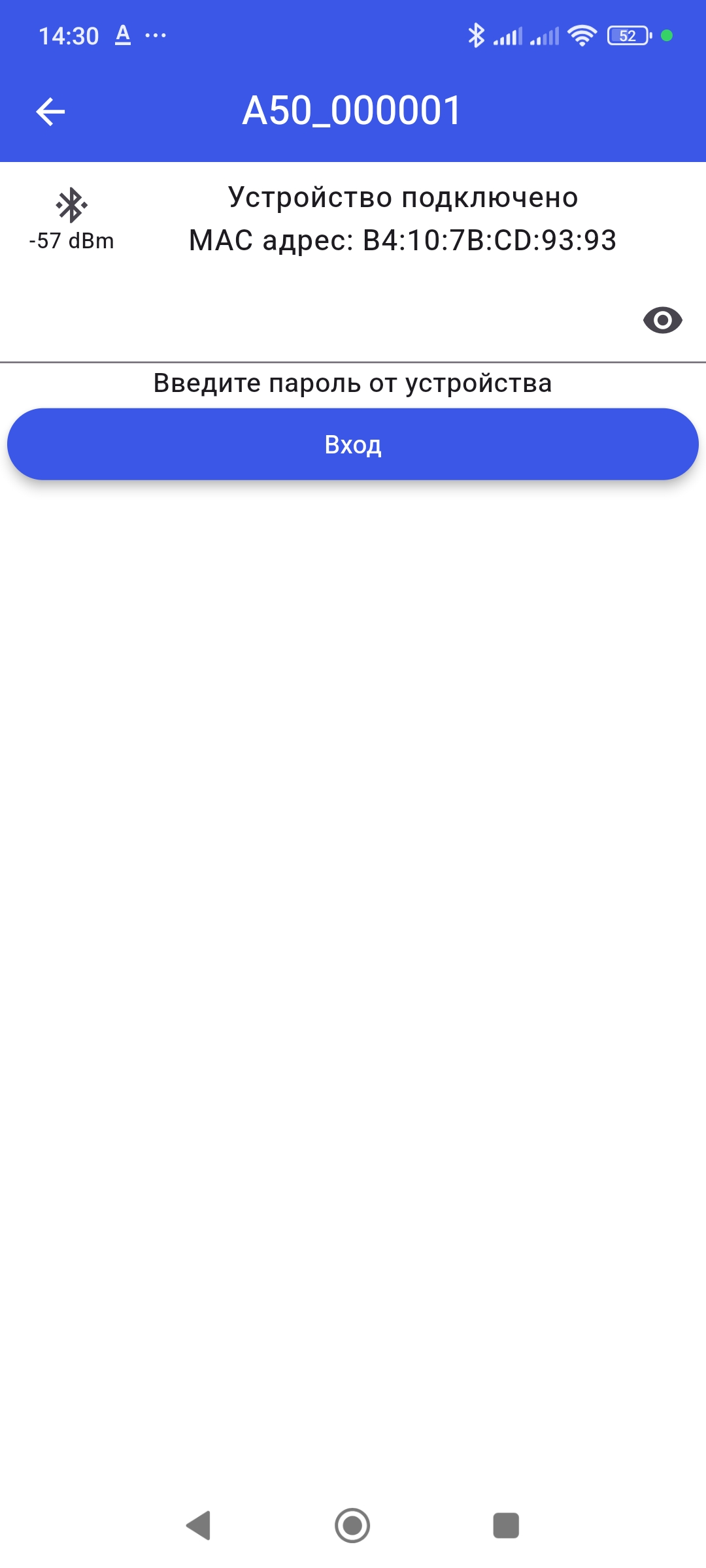

После успешного подключения к устройству, требуется ввести пароль (по умолчанию 777).



Подключение радиодатчиков BLE

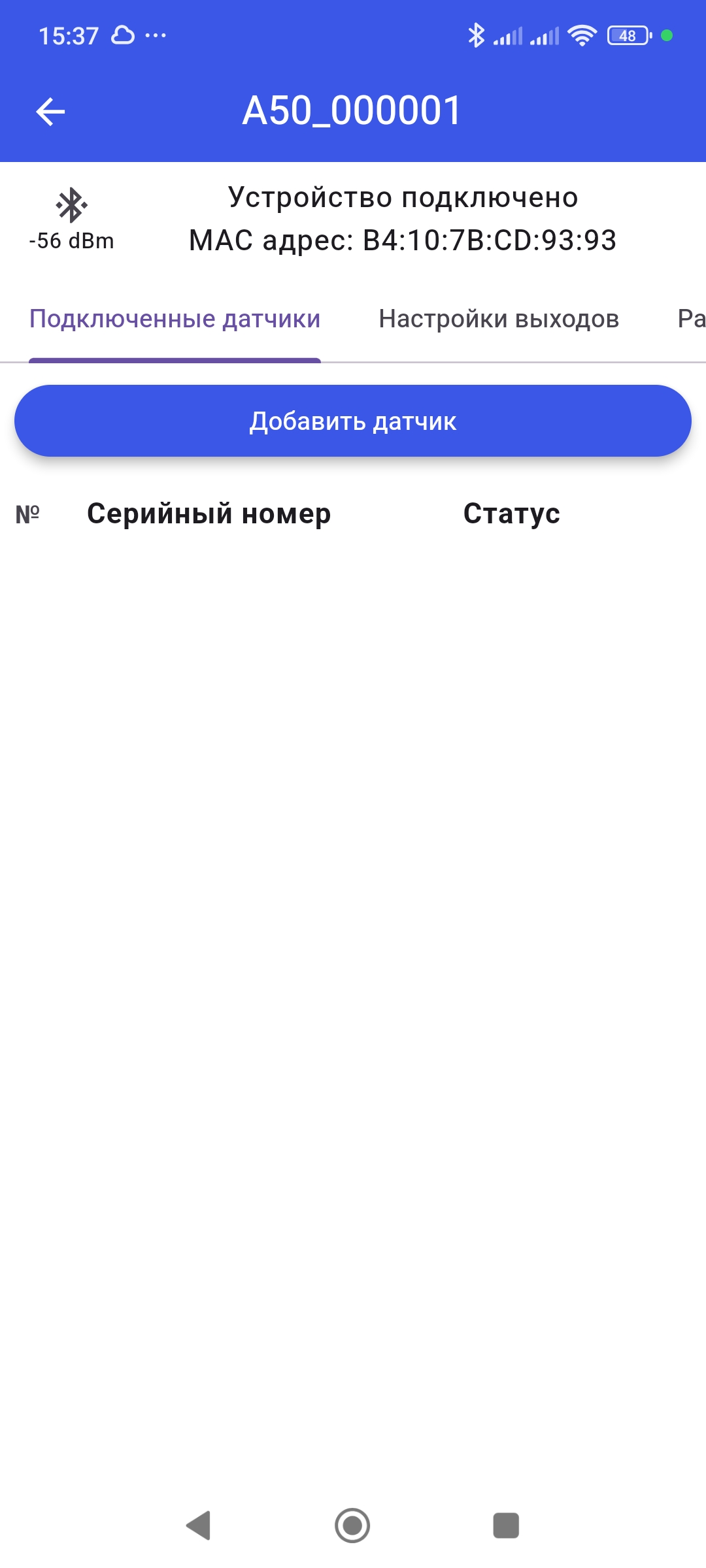

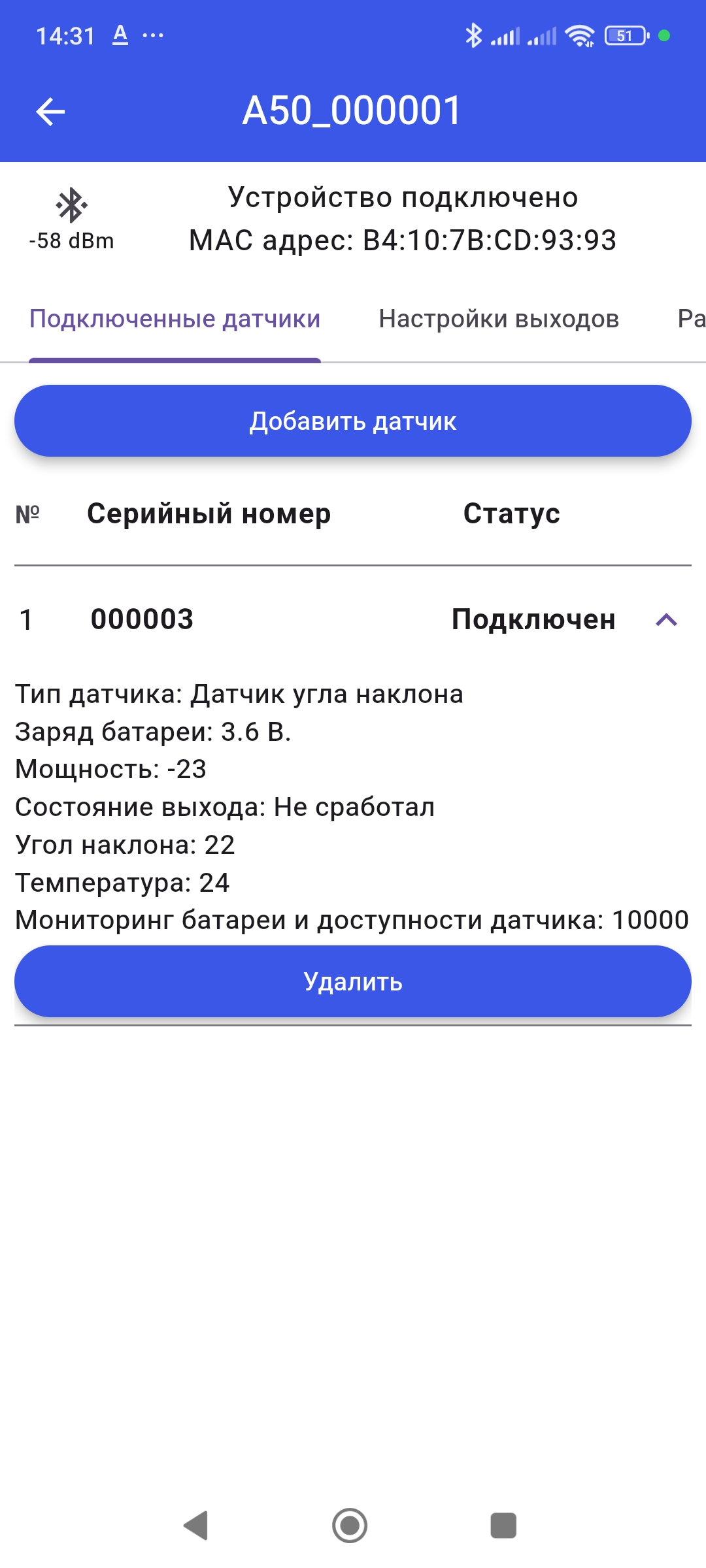

Вкладка «Подключенные датчики» предназначена для добавления, удаления и отображения уже записанных датчиков в ПРС.

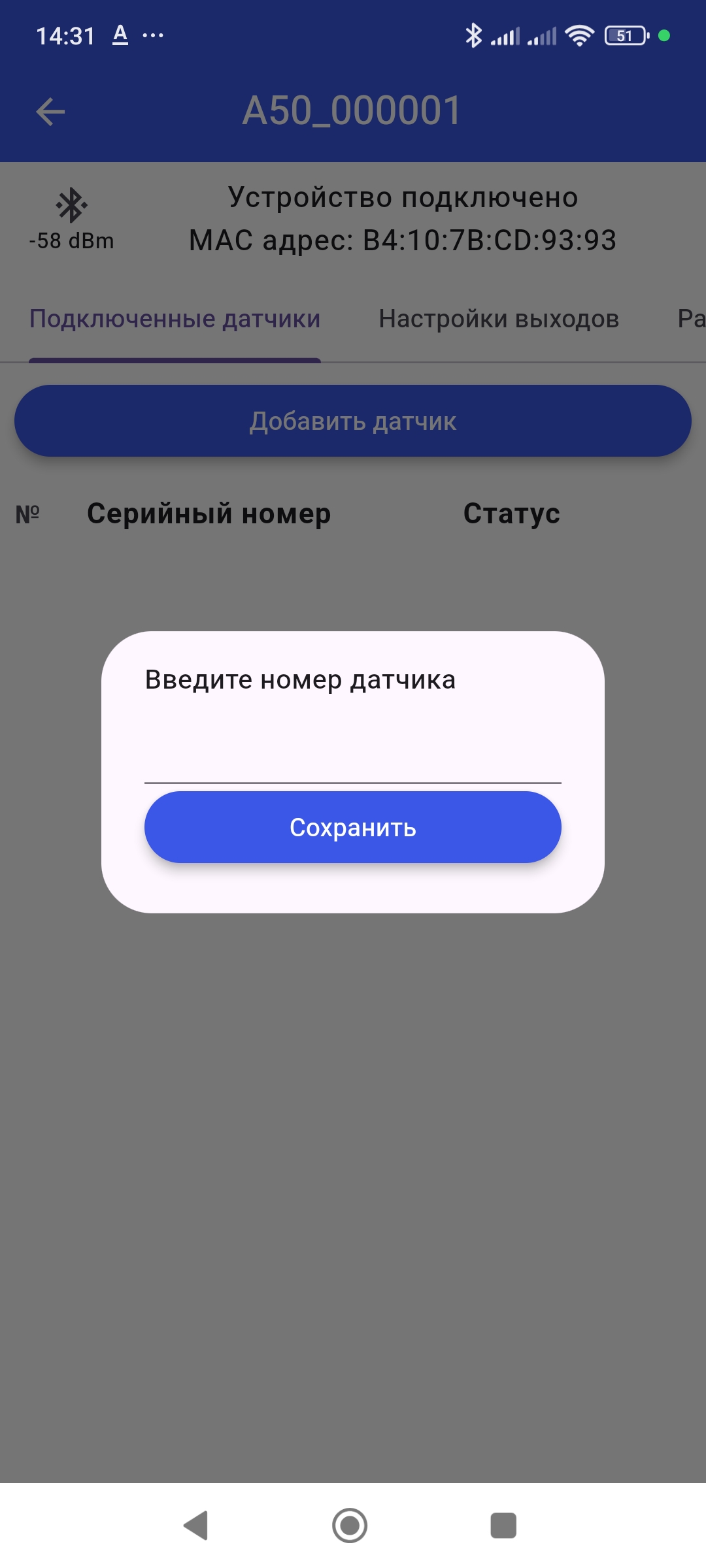

Для добавления радиодатчика в память ПРС нажмите кнопку «Добавить датчик». В появившемся окне введите серийный номер датчика и нажмите кнопку «Сохранить».



При получении данных от датчика ПРС будут отображены тип и данные, а также статус «Подключен». Если приемник не получит данные от датчика, то отобразится статус «Не подключен». Если приемник не поддерживает данный тип устройства, то отобразится статус «Не поддерживает».
Для удаления датчика нажмите кнопку «Удалить».



Добавление передаваемых данных

Обратите внимание. Добавить данные для передачи в терминал можно только от датчиков, тип которых определен приемником.
Для этого необходимо, чтобы приемник радиосигнала “увидел” датчик по радиоканалу хотя бы один раз.
Если датчик внесен в приемник радиосигнала, но его тип не определен приемником – добавить данные для передачи в терминал от этого датчика будет невозможно!

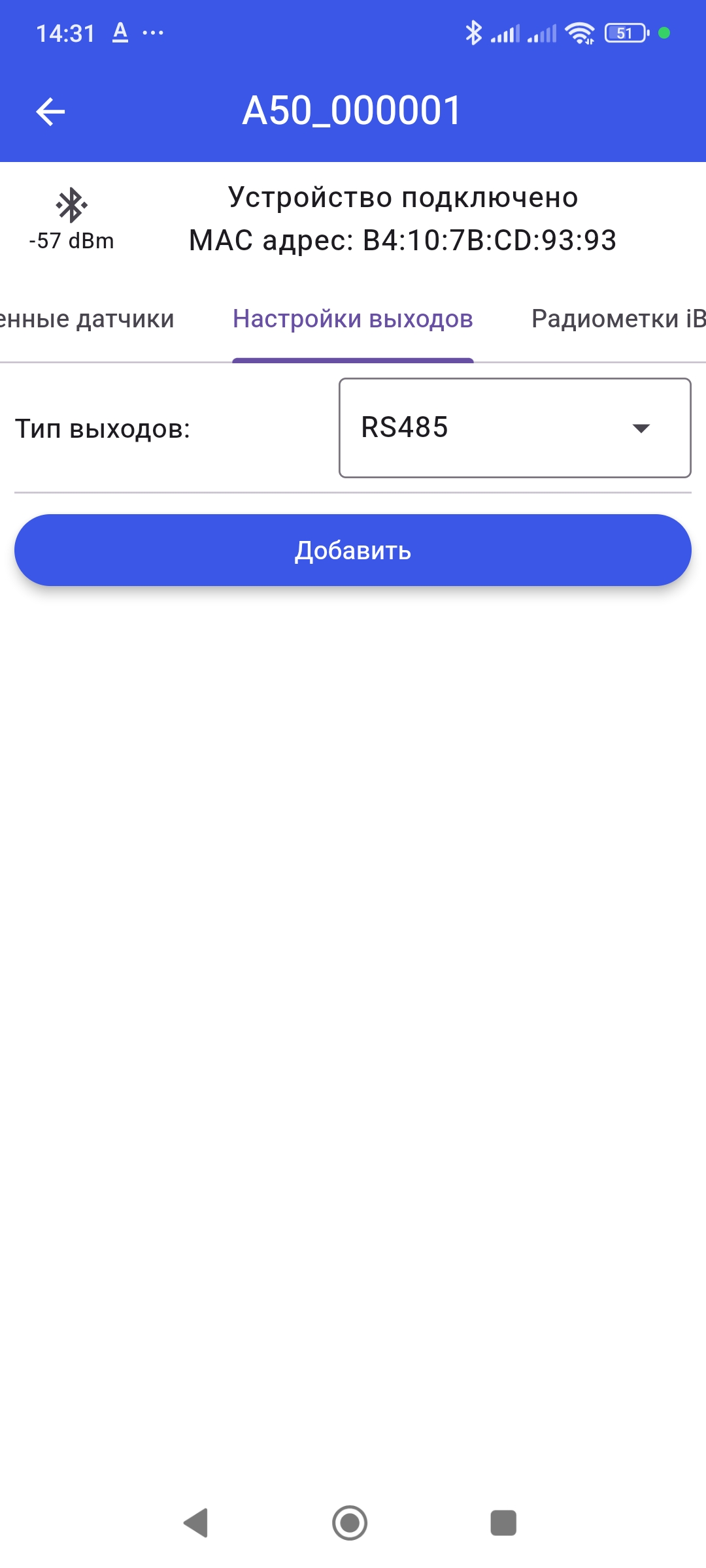

На вкладке «Настройка выходов» выберите тип выхода: RS485 или Дискретный/Частотный, в зависимости от того, какой выход у ПРС необходимо реализовать. Переключать тип выхода можно только в том случае, когда список выходов пуст. Если потребуется переключить тип выхода после добавления выходов, то необходимо удалить все выходы, переключить и добавить выходы заново.
Для добавления выхода нажмите кнопку «Добавить».

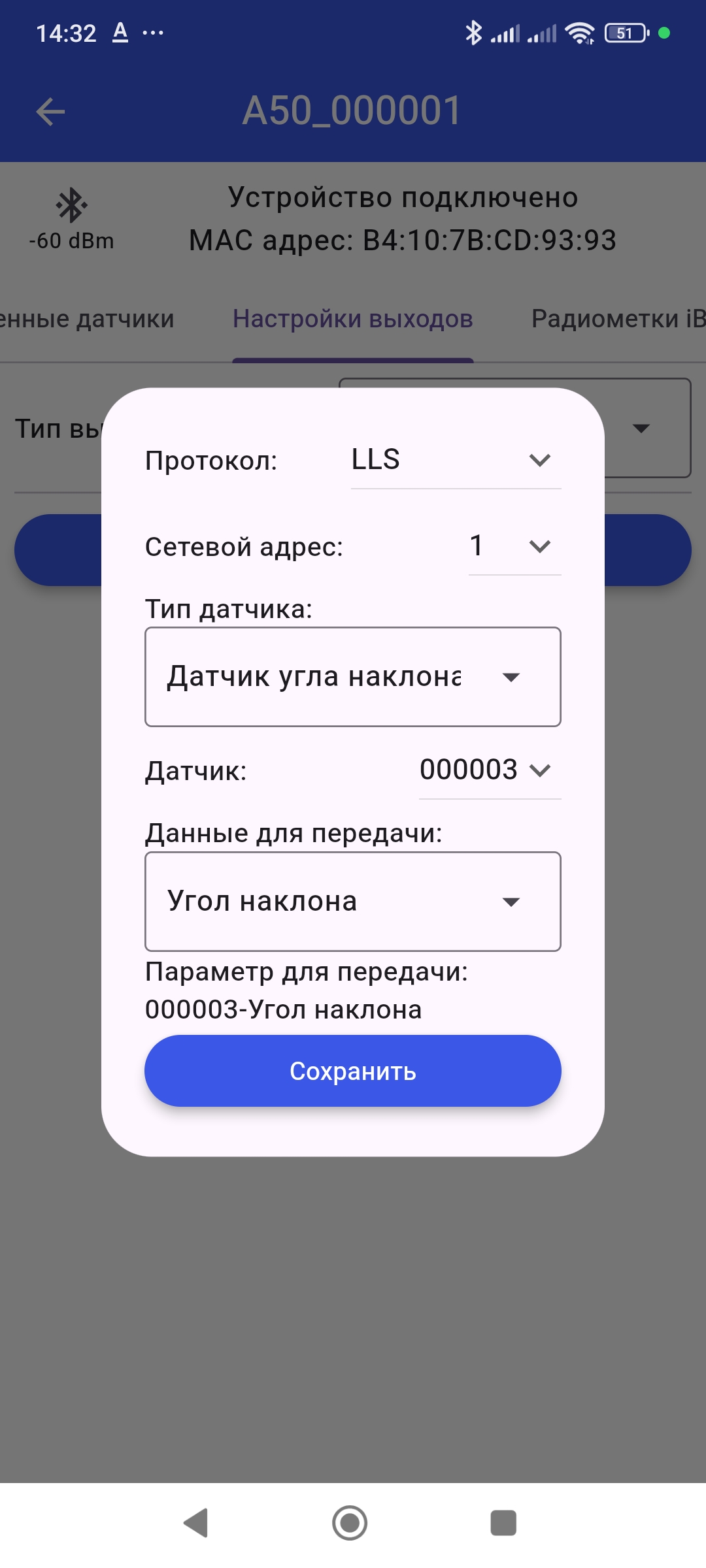

При добавлении выхода по RS485 выберите протокол передачи данных LLS или Modbus RTU, сетевой адрес, тип датчика, датчик из списка подключенных (список будет отфильтрован по выбранному типу, поэтому выбранный тип должен совпадать с реальным типом датчика).
Для Дифференциального датчика угла наклона для параметра «Значение дифференциального угла наклона» необходимо выбрать два датчика из списка подключенных.
Для протокола LLS необходимо выбрать данные для передачи. Список данных для передачи представлен на странице описания каждого датчика.

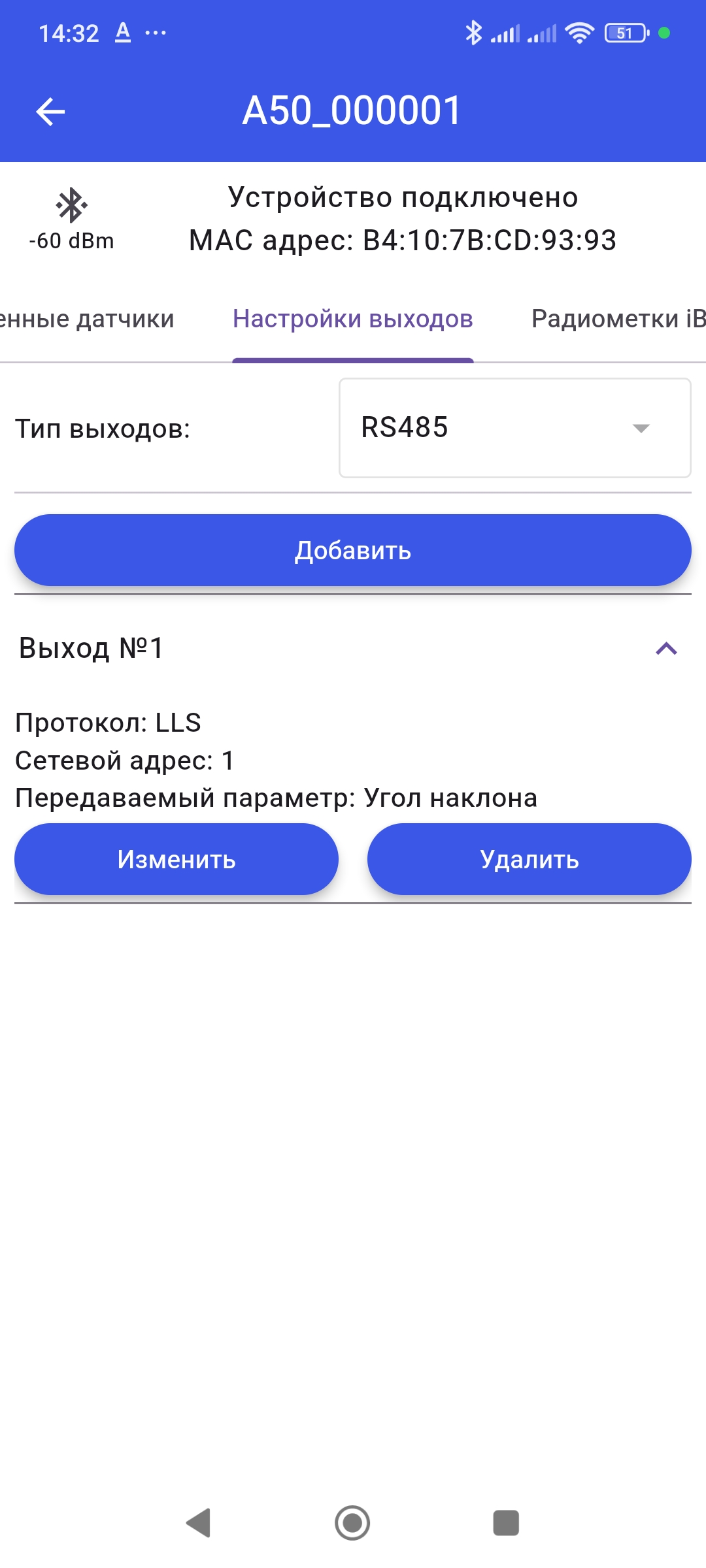

После нажатия кнопки «Сохранить» в список добавится созданный выход, а на запрос по выбранному сетевому адресу будет приходить выбранный параметр для протокола LLS или данные согласно карте регистров для протокола Modbus RTU от выбранного датчика.

Карта регистров Modbus RTU представлена на странице описания каждого датчика.

В ПРС-5 BLE можно добавить до 32 выходов RS485.

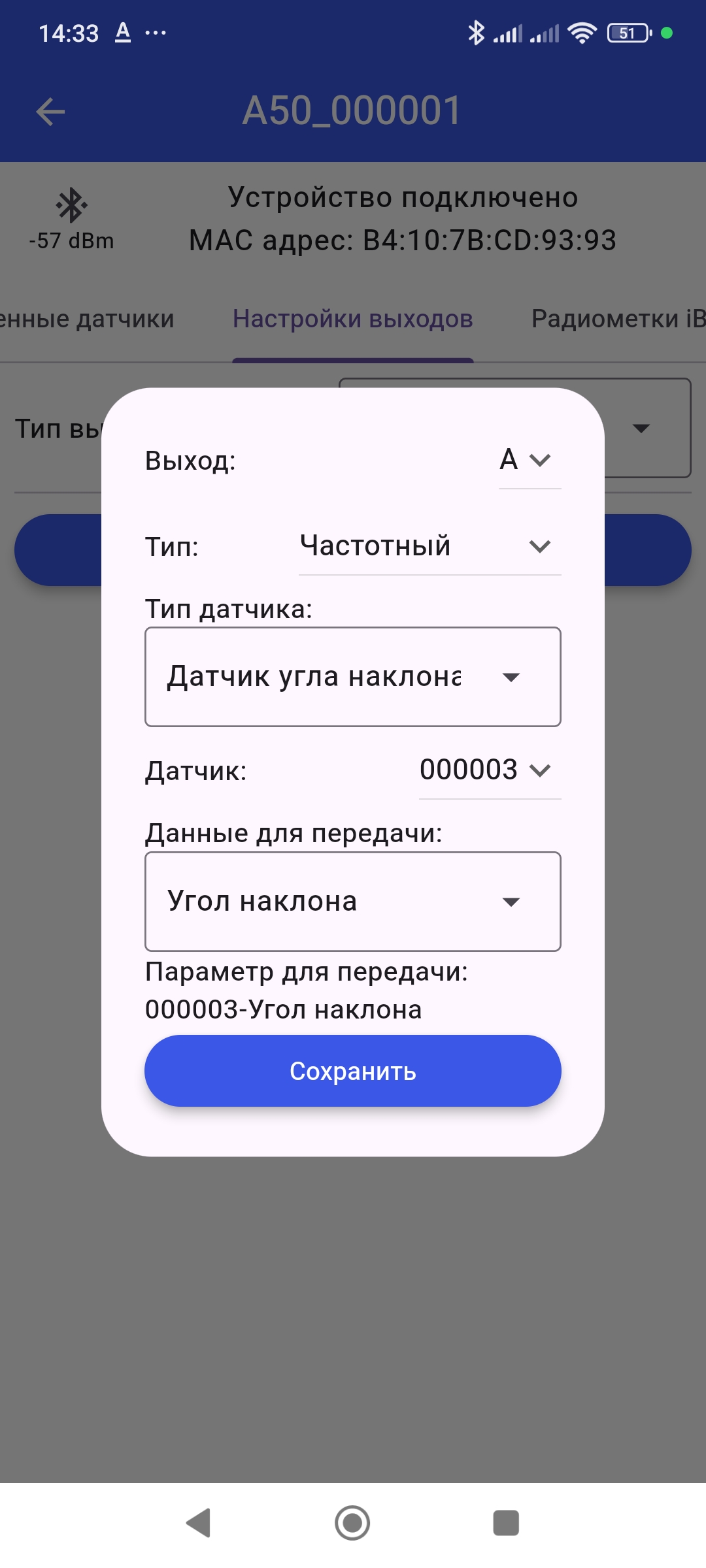

При добавлении частотного выхода выберите вывод A или B (в зависимости от того на каком выводе ПРС необходимо реализовать выход), тип – частотный, тип датчика, датчик из списка подключенных (список будет отфильтрован по выбранному типу, поэтому выбранный тип должен совпадать с реальным типом датчика), данные для передачи. Список данных для передачи представлен на странице описания каждого датчика.

Для Дифференциального датчика угла наклона для параметра «Значение дифференциального угла наклона» необходимо выбрать два датчика из списка подключенных.

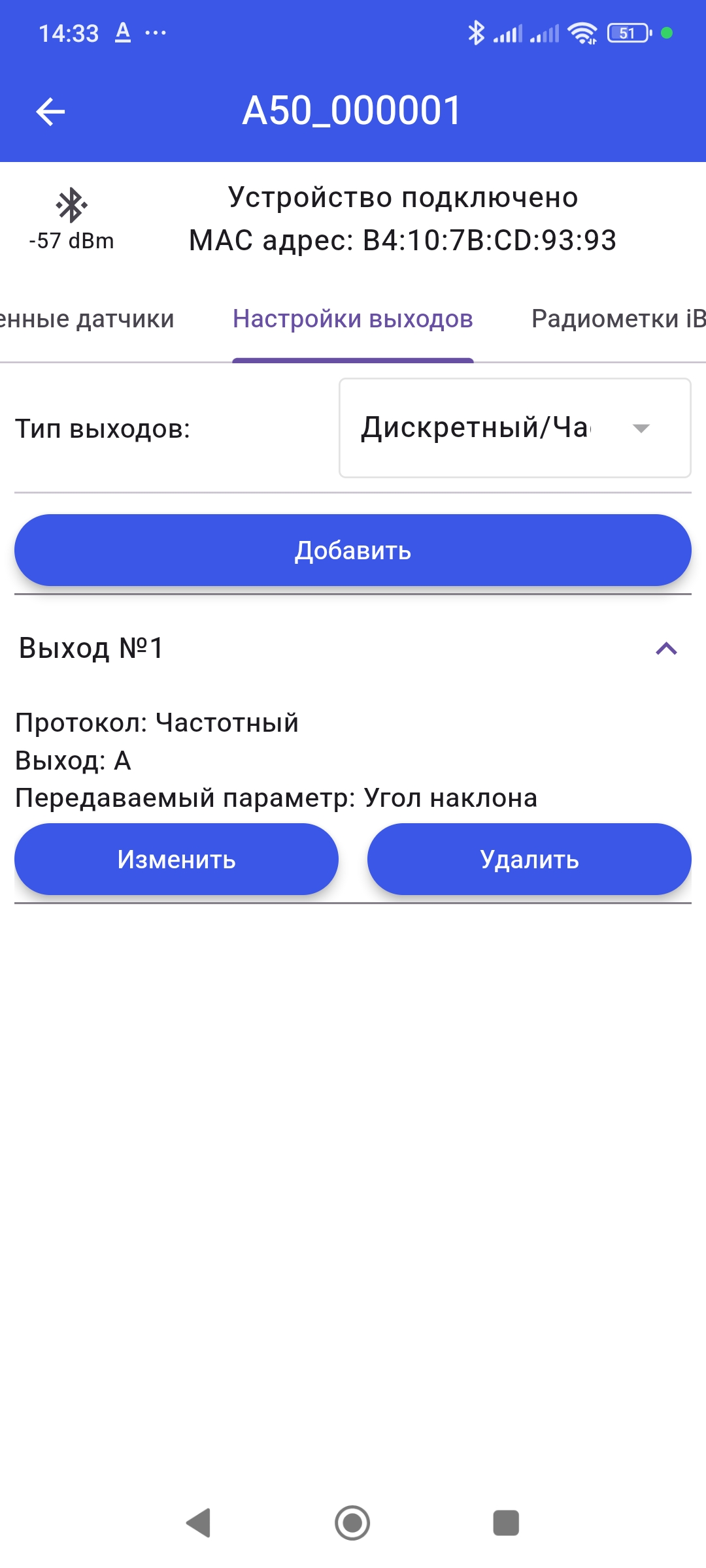

После нажатия кнопки «Сохранить» в список добавится созданный выход, а на выбранном выводе ПРС появится меандр с частотой, соответствующей параметру от выбранного датчика.

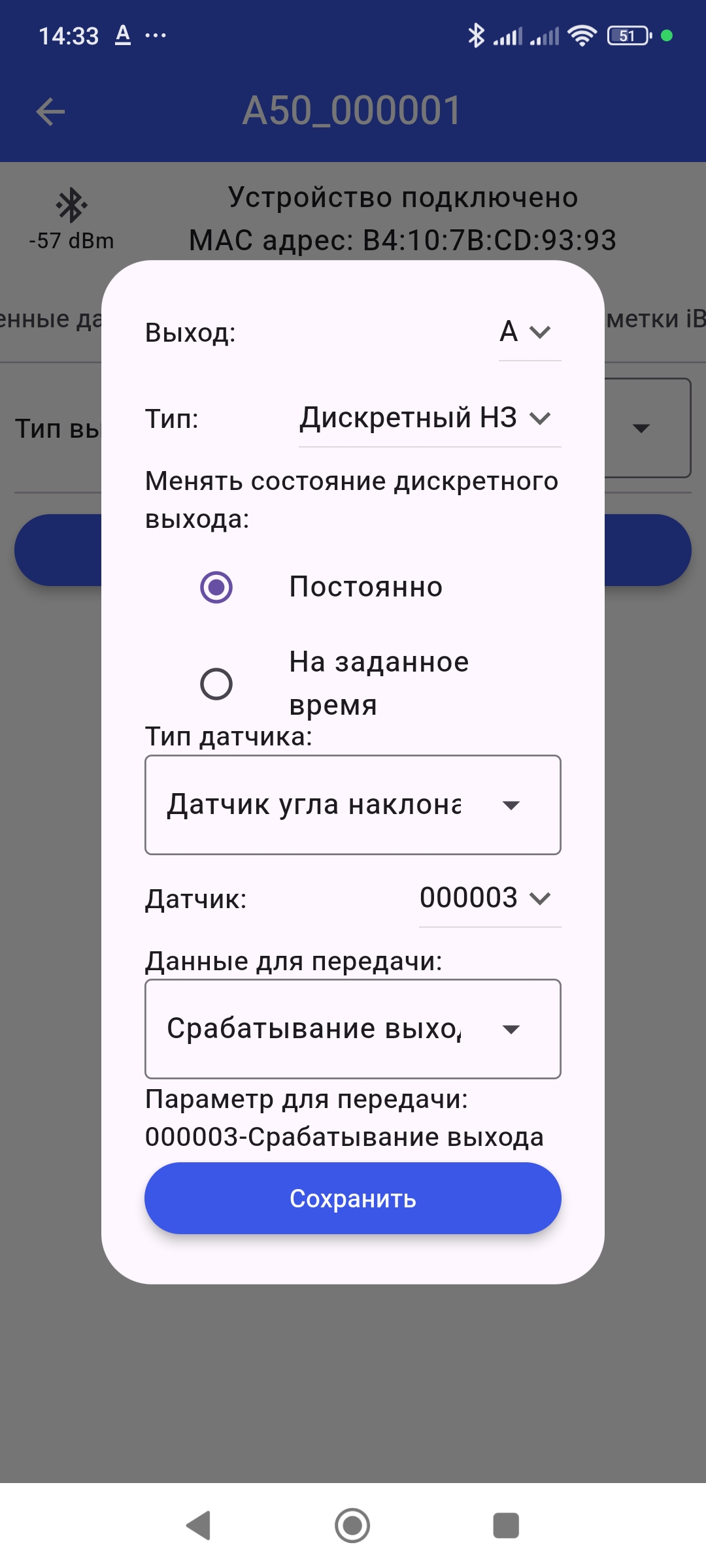

При добавлении дискретного выхода выберите вывод A или B (в зависимости от того на каком выводе ПРС необходимо реализовать выход), тип, время включения, тип датчика, датчик из списка подключенных (список будет отфильтрован по выбранному типу, поэтому выбранный тип должен совпадать с реальным типом датчика), данные для передачи. Список данных для передачи представлен на странице описания каждого датчика.

В поле «Тип» можно выбрать два типа выхода:
– Дискретный НЗ – дискретный нормально замкнутый. При этом в несработавшем состоянии выход будет замкнут на массу, при срабатывании выход разомкнется.
– Дискретный НР – дискретный нормально разомкнутый. При этом в несработавшем состоянии выход будет разомкнут, при срабатывании выход замкнется на массу.

Поле «Менять состояние дискретного выхода» позволяет установить время, в течение которого выход будет в сработавшем состоянии, если параметр от датчика изменится на «Сработал».

– Постоянно – при этом выход перейдет в сработавшее состояние на постоянное время, пока параметр у датчика не изменится.
– На заданное время – при этом выход перейдет в сработавшее состояние на заданное время (импульсный режим).

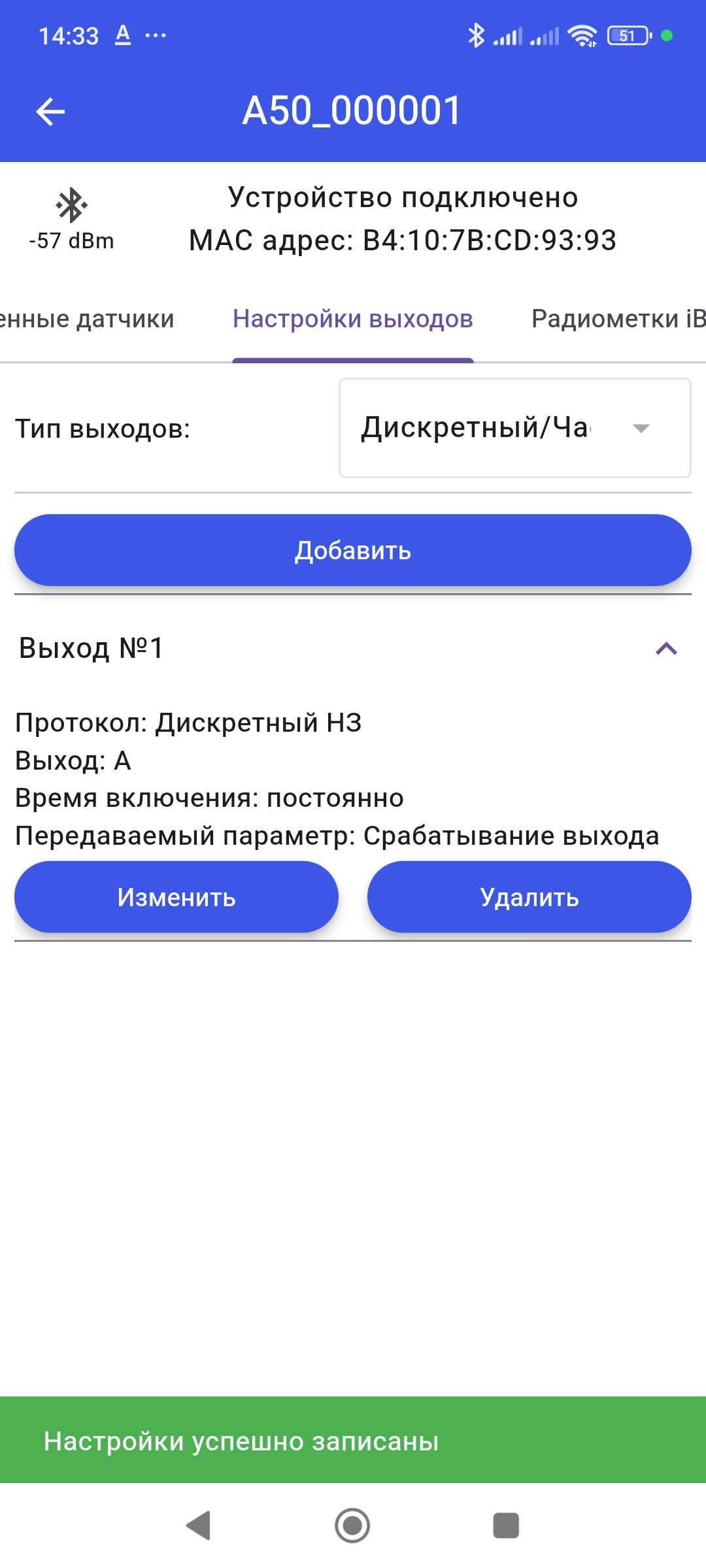

После нажатия кнопки «Сохранить» в список добавится созданный выход, а на выбранном выводе ПРС будет дискретное состояние, соответствующее параметру выбранного датчика и типу выхода.

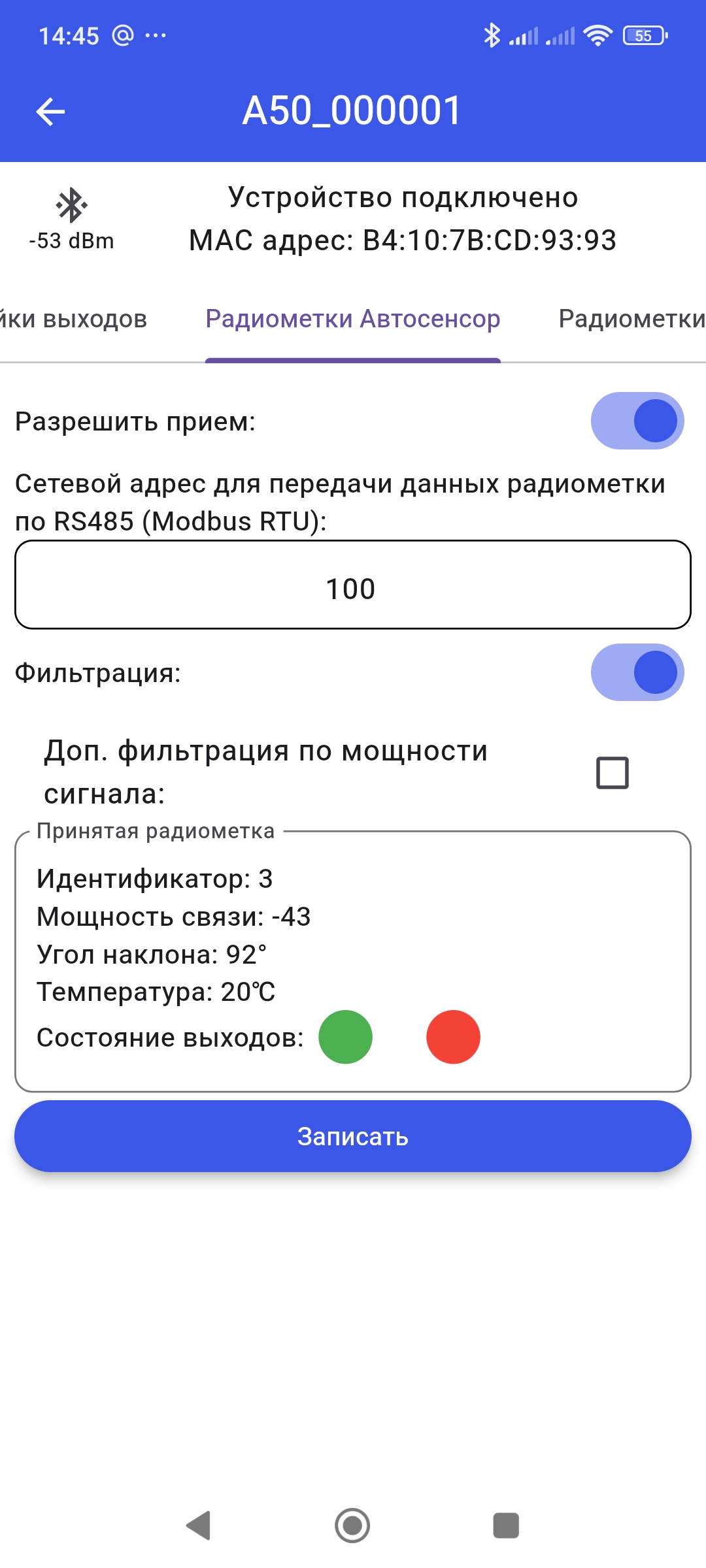

Настройка приема Радиометок Автосенсор

Начиная с версии прошивки 1.5, ПРС-5 BLE поддерживает работу с радиометками Автосенсор. Серийные номера меток не надо прописывать на вкладке подключенные датчики. Для включения приема радиометок Автосенсор необходимо включить переключатель «Разрешить прием» на вкладке Радиометки Автосенсор.
В поле «Сетевой адрес для передачи данных радиометки» задается сетевой адрес в сети RS485, по которому ПРС будет передавать данные от принятых радиометок по RS485.

Переключатель «Фильтрация» включает/отключает фильтрацию приема радиометок (см. режимы работы с радиометками Автосенсор).

Поле «Доп. Фильтрация по мощности сигнала» включает/отключает дополнительную фильтрацию по мощности сигнала принятых радиометок.

Поле «Принятая радиометка» отображает данные принятой радиометки.

После внесения изменений требуется нажать кнопку «Записать настройки» внизу страницы.



Режимы работы ПРС-5 BLE с радиометками Автосенсор

1. С фильтрацией

ПРС будет принимать и передавать данные только от одной радиометки в пределах радиовидимости.

ПРС примет («присоединит») радиометку, если до этого не одна радиометка «не присоединена» к нему. После «присоединения» другие радиометки фильтруются и не принимаются. Если «присоединенная» радиометка уходит из поля радиовидимости ПРС, по истечении времени задержки на потерю радиометки (задается в настройках радиометки) произойдет потеря радиометки и ПРС будет готов «присоединить» новую радиометку.

При включенной дополнительной фильтрации по мощности сигнала принимаемые радиометки сравниваются по мощности, «присоединяется» радиометка с большей мощностью сигнала (обычно это означает, что она ближе).

2. Без фильтрации

ПРС будет принимать и передавать данные от всех радиометок в пределах радиовидимости. Максимальное количество радиометок – 100.

Радиометки будут «присоединятся» как только попадут в поле радиовидимости ПРС. Если «присоединенная» радиометка уходит из поля радиовидимости ПРС, по истечении времени задержки на потерю радиометки (задается в настройках радиометки) произойдет потеря радиометки.



Передаваемые данные радиометки Автосенсор через ПРС-05 BLE по RS485

Протокол Modbus RTU

Команда Modbus для чтения 0x03.
Формат кадра Modbus: 8-N-1.

Старший байт регистра передается первым

В режиме с фильтрацией:

Карта регистров

Адрес	Описание параметра	Единицы
0x0000	Количество радиометок, принятых ПРС
0x0001	Серийный номер радиометки (идентификатор)
0x0002
0x0003	Мощность сигнала радиометки (знаковое значение)	дБм
0x0004	Температура радиометки (знаковое значение)	1 °С
0x0005	Напряжение батарейки радиометки	0,1 В Значение напряжения, умноженное на 10 (36=3,6В)
0x0006	Угол наклона радиометки	1 градус
0x0007	Состояние 1 выхода радиометки
0x0008	Состояние 2 выхода радиометки


В регистре 0x0000 «Количество принятых радиометок» будет передаваться: 0 – если в зоне радиовидимости нет радиометок, 1 – если ПРС принял радиометку.

В режиме без фильтрации ПРС может передавать данные нескольких меток по протоколу Modbus RTU:

Карта регистров

Адрес	Описание параметра	Единицы
0x0000	Количество радиометок, принятых ПРС
0x0001	Серийный номер 1 радиометки (идентификатор)
0x0002
0x0003	Мощность сигнала 1 радиометки (знаковое значение)	дБм
0x0004	Температура 1 радиометки (знаковое значение)	1 °С
0x0005	Напряжение батарейки 1 радиометки	0,1 В Значение напряжения, умноженное на 10 (36=3,6В)
0x0006	Угол наклона 1 радиометки	1 градус
0x0007	Состояние 1 выхода 1 радиометки
0x0008	Состояние 2 выхода 1 радиометки
0x0009	Серийный номер 2 радиометки (идентификатор)
0x000A
0x000B	Мощность сигнала 2 радиометки (знаковое значение)	дБм
0x000C	Температура 2 радиометки (знаковое значение)	1 °С
0x000D	Напряжение батарейки 2 радиометки	0,1 В Значение напряжения, умноженное на 10 (36=3,6В)
0x000E	Угол наклона 2 радиометки	1 градус
0x000F	Состояние 1 выхода 2 радиометки
0x0010	Состояние 2 выхода 2 радиометки
…	…	…
0x0319	Серийный номер 100 радиометки (идентификатор)
0x031A
0x031B	Мощность сигнала 100 радиометки (знаковое значение)	дБм
0x031C	Температура 100 радиометки (знаковое значение)	1 °С
0x031D	Напряжение батарейки 100 радиометки	0,1 В Значение напряжения, умноженное на 10 (36=3,6В)
0x031E	Угол наклона 100 радиометки	1 градус
0x031F	Состояние 1 выхода 100 радиометки
0x0320	Состояние 2 выхода 100 радиометки


Обратите внимание! ПРС за один запрос может передать не более 120 регистров.

В регистре 0x0000 «Количество принятых радиометок» будет передаваться количество «присоединенных» радиометок (не более 100).

Каждая радиометка занимает блок из 8 регистров в адресном пространстве. При приеме новой радиометки заполняется первый пустой блок. Этот блок закрепляется за этой радиометкой.

В случае потери ПРСом радиометки соответствующий блок обнуляется. При этом может произойти ситуация, когда пустой блок окажется между непустыми. Чтобы этого избежать, необходимо послать запрос на чтение только одно регистра 0x0000, при этом ПРС произведет перемещение непустых блоков с конца в пустые блоки в начале.

Протокол LLS

По протоколу LLS передается идентификатор только первой радиометки (из первого блока), идентификатором метки служит значение, равное серийный номер-60000.

Передаваемые данные	Протокол LLS
Идентификатор	Поле уровня топлива
Уровень мощности сигнала, принятый ПРС от радиометки	Поле температуры

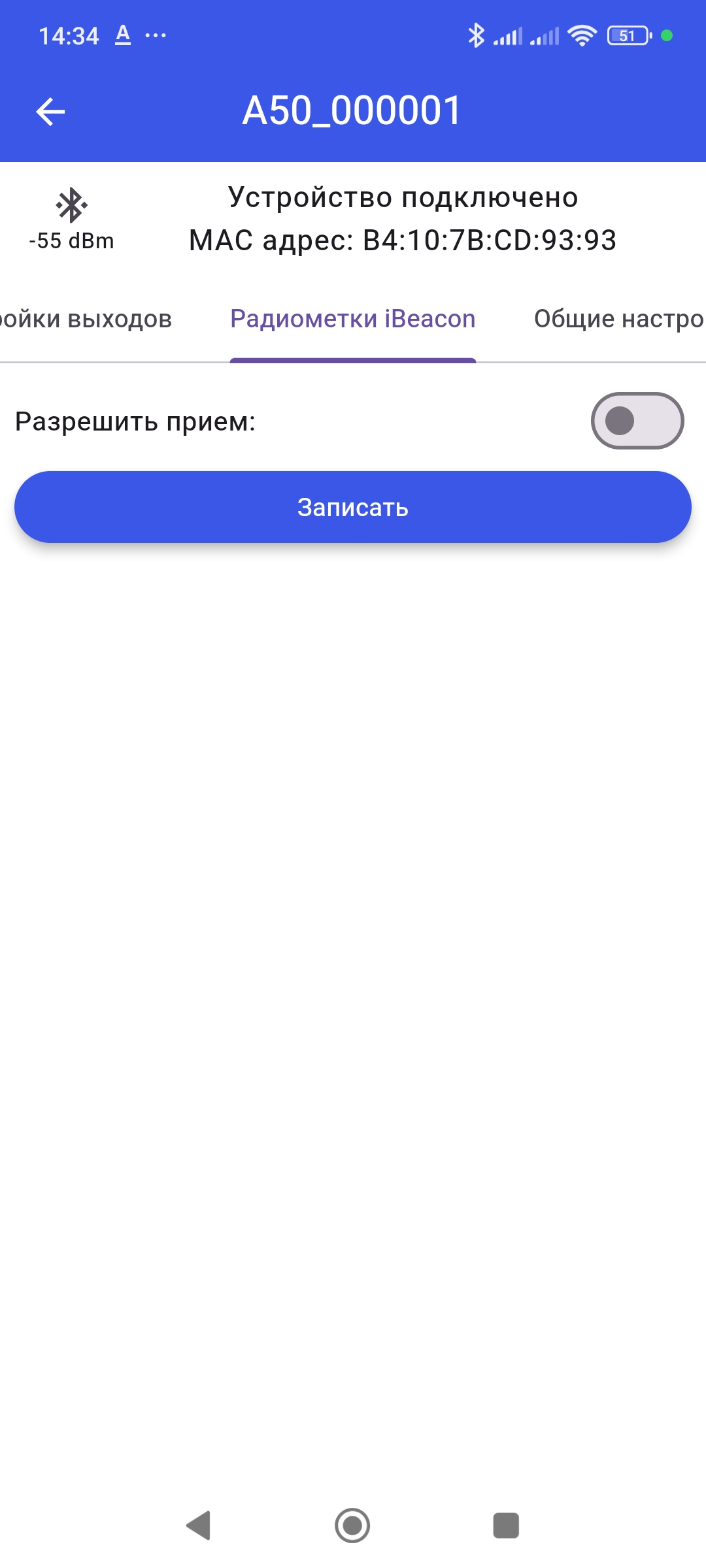

Настройка приема Радиометок iBeacon

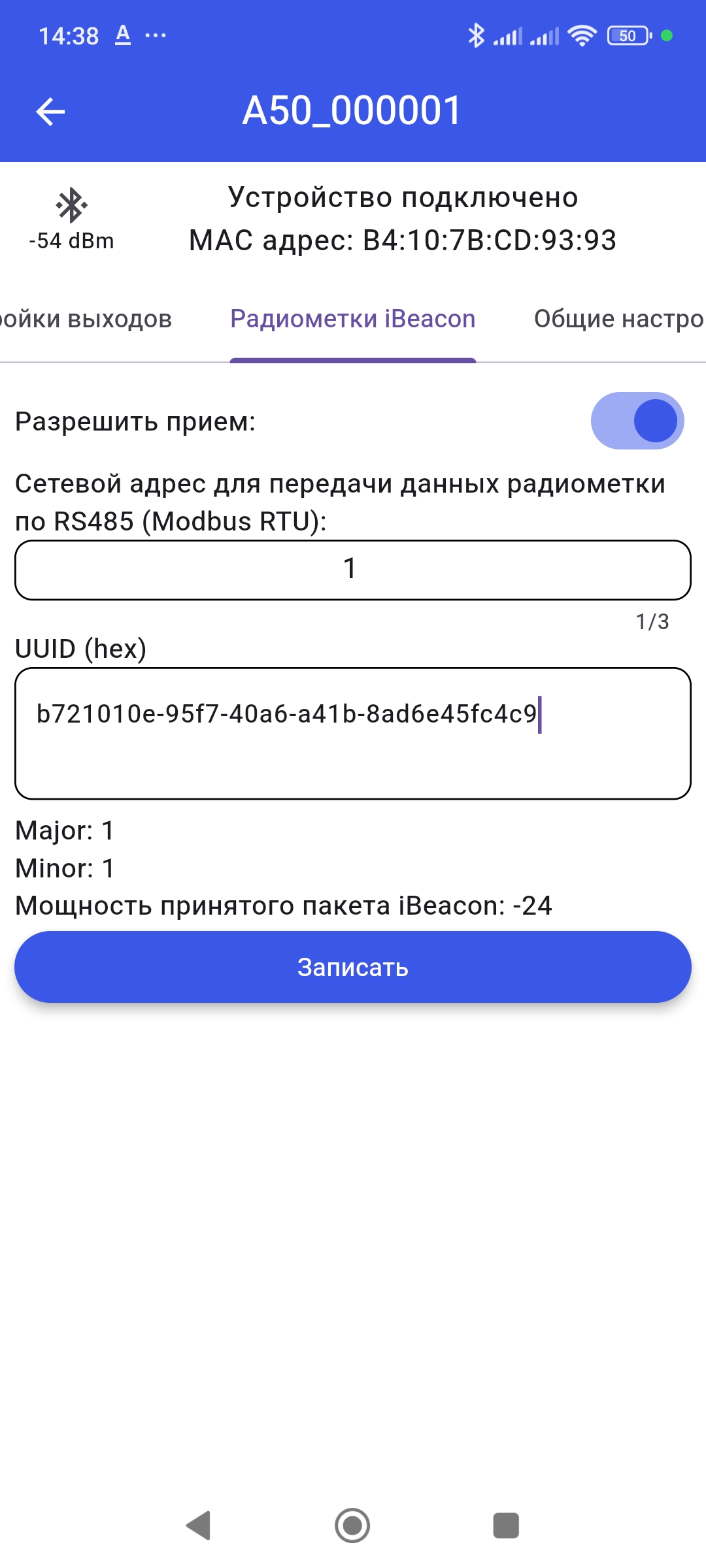

ПРС-5 BLE поддерживает работу с радиометками стандарта iBeacon. Серийные номера меток iBeacon не надо прописывать на вкладке подключенные датчики. ПРС-5 BLE работает с метками iBeacon любого производителя. Для включения приема меток необходимо включить переключатель «Разрешить прием» на вкладке Радиометки iBeacon.
В поле «Сетевой адрес для передачи данных радиометок» задается сетевой адрес в сети RS485, по которому ПРС будет передавать данные от принятой радиометки по протоколу Modbus RTU.
В поле «UUID» необходимо записать UUID радиометок, которые будет принимать ПРС (в шестнадцатеричном формате). При этом ПРС будет принимать все метки только с заданным UUID.
Major – отображает Major принятой радиометки.
Minor – отображает Minor принятой радиометки.
Мощность принятого пакета iBeacon – отображает мощность сигнала принятого пакета iBeacon в дБм.
После внесения изменений требуется нажать кнопку «Записать настройки» внизу страницы.
При обнаружении ПРС-5 BLE радиометки iBeacon с заданным UUID в ответ на запрос по протоколу Modbus RTU (команда чтения 0x03, формат кадра 8-N-1) по заданному сетевому адресу будут приходить данные от этой радиометки согласно карте регистров:

Адрес	Описание параметра
0	UUID iBeacon 16 байт
1
2
3
4
5
6
7
8	Major
9	Minor
10	Мощность сигнала (знаковое значение)

Старший байт регистра передается первым



Вкладка «Общие настройки»

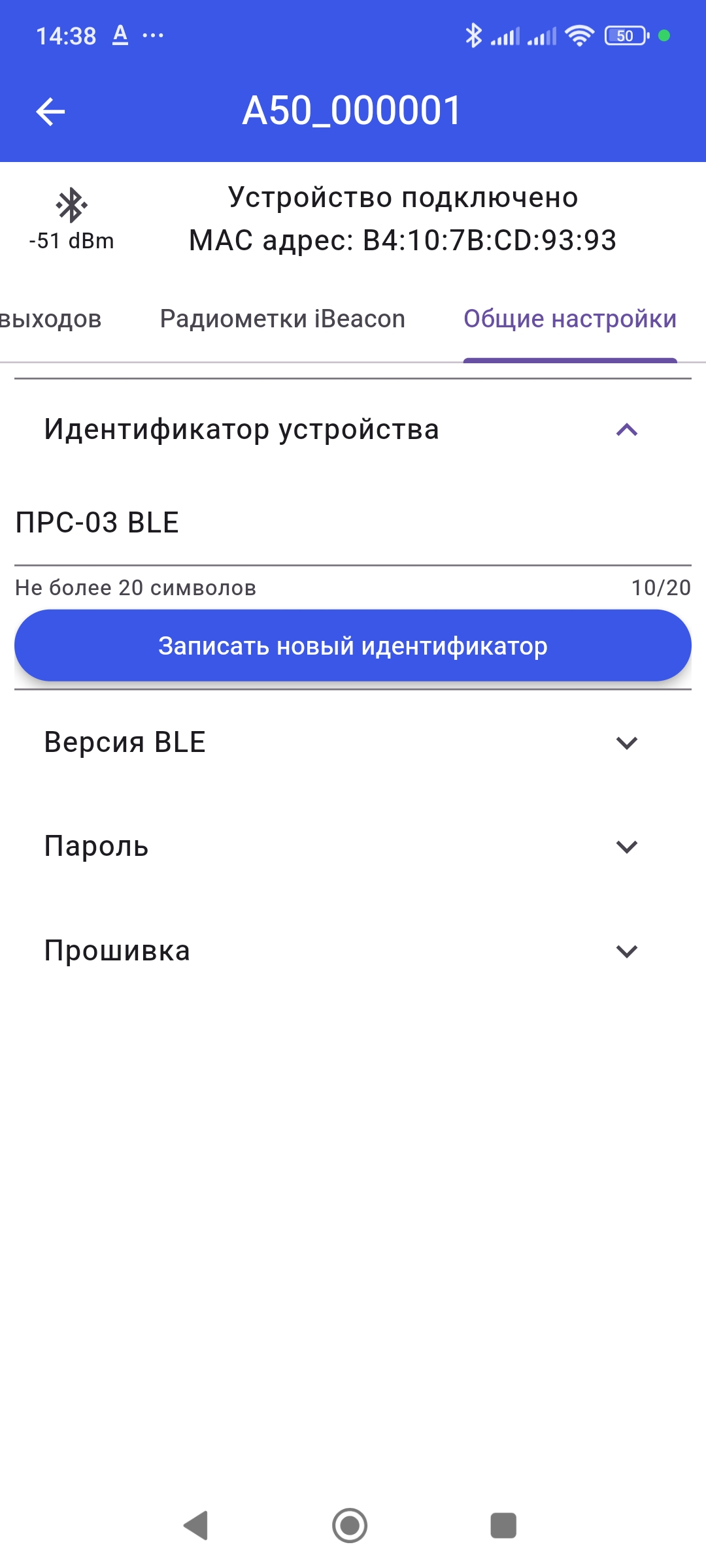

Идентификатор датчика – служит для присвоения имени радиодатчику для облегчения его идентификации. Максимальная длинна строки идентификатора датчика составляет 20 символов.
После внесения изменений необходимо нажать кнопку «Записать новый идентификатор»

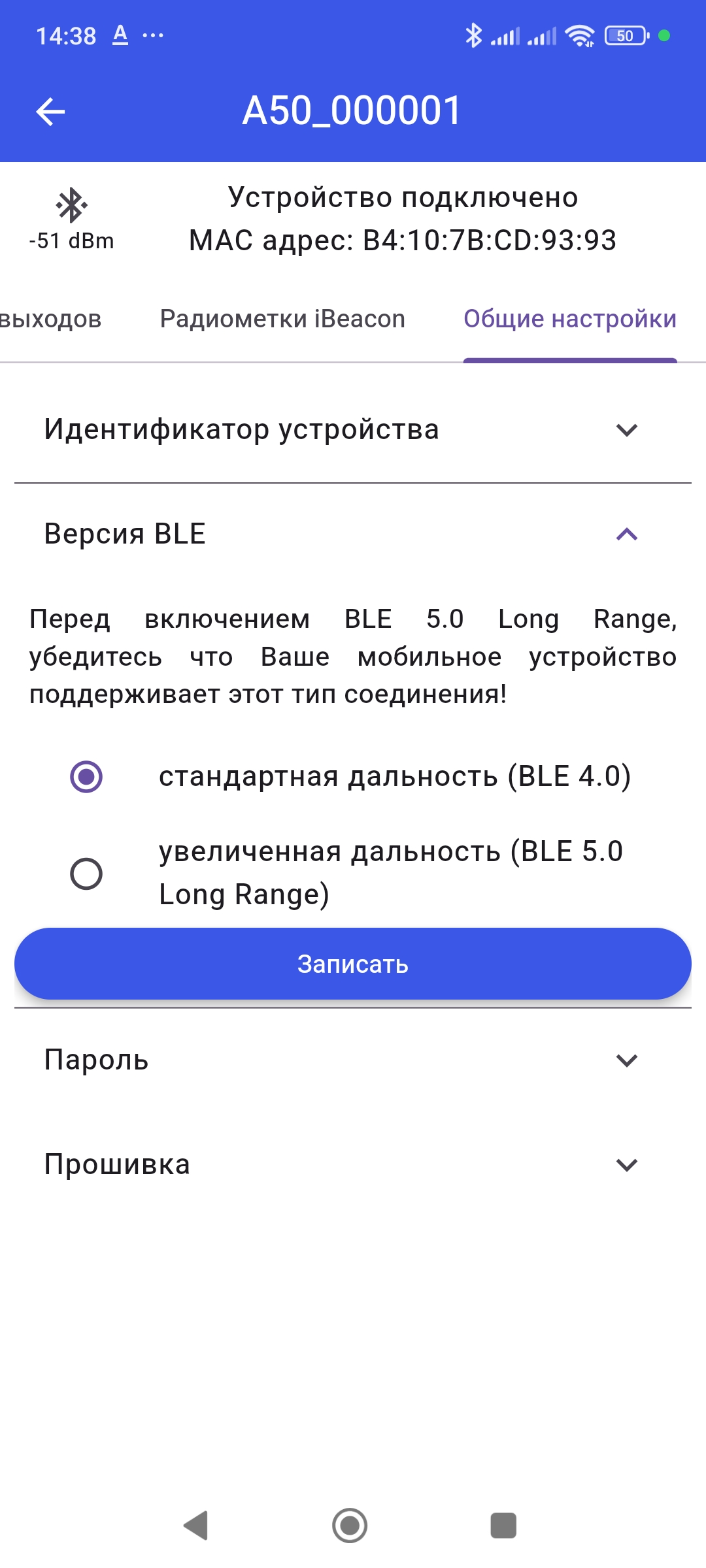

На панели «Версия BLE» можно выбрать версию стандарта Bluetooth Low Energy, на которой будет работать ПРС:
BLE 4.0 — стандартная дальность,
BLE 5.0 (Long Range) — увеличенная дальность.
Обратите внимание! Перед включением BLE 5.0 (Long Range) убедитесь, что Ваш смартфон поддерживает эту (или выше) версию BLE Long Range, в противном случае он не сможет обнаружить ПРС при поиске.
Обратите внимание! Приемник работает с датчиками с соответствующей версией BLE, он не сможет принимать данные от датчиков, работающих в другой версии BLE, поэтому убедитесь, что датчик поддерживает и настроен на эту версию BLE.

После внесения изменений необходимо нажать кнопку «Записать»

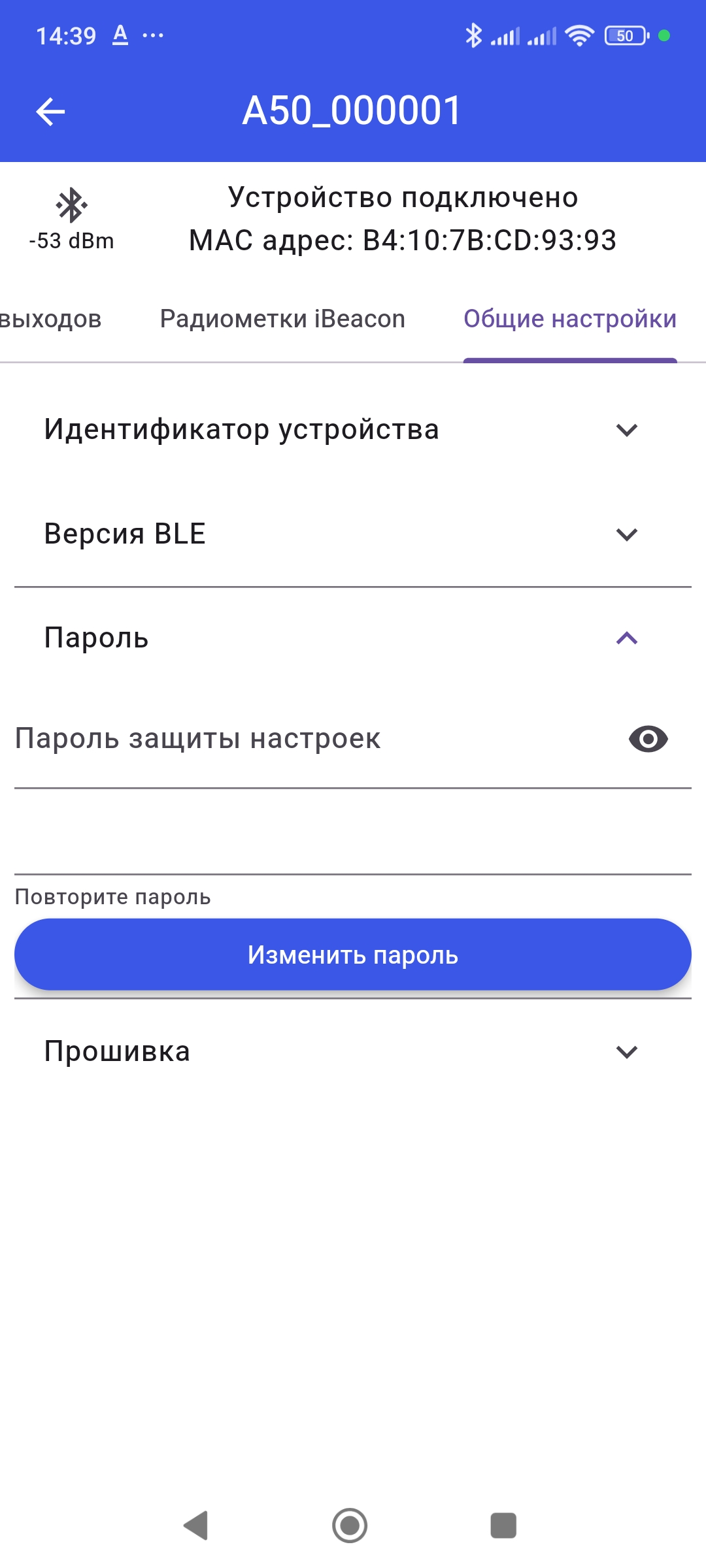

На панели «Пароль» можно изменить пароль защиты настроек (по умолчанию 777). Для этого необходимо ввести новый пароль и нажать кнопку «Изменить пароль».

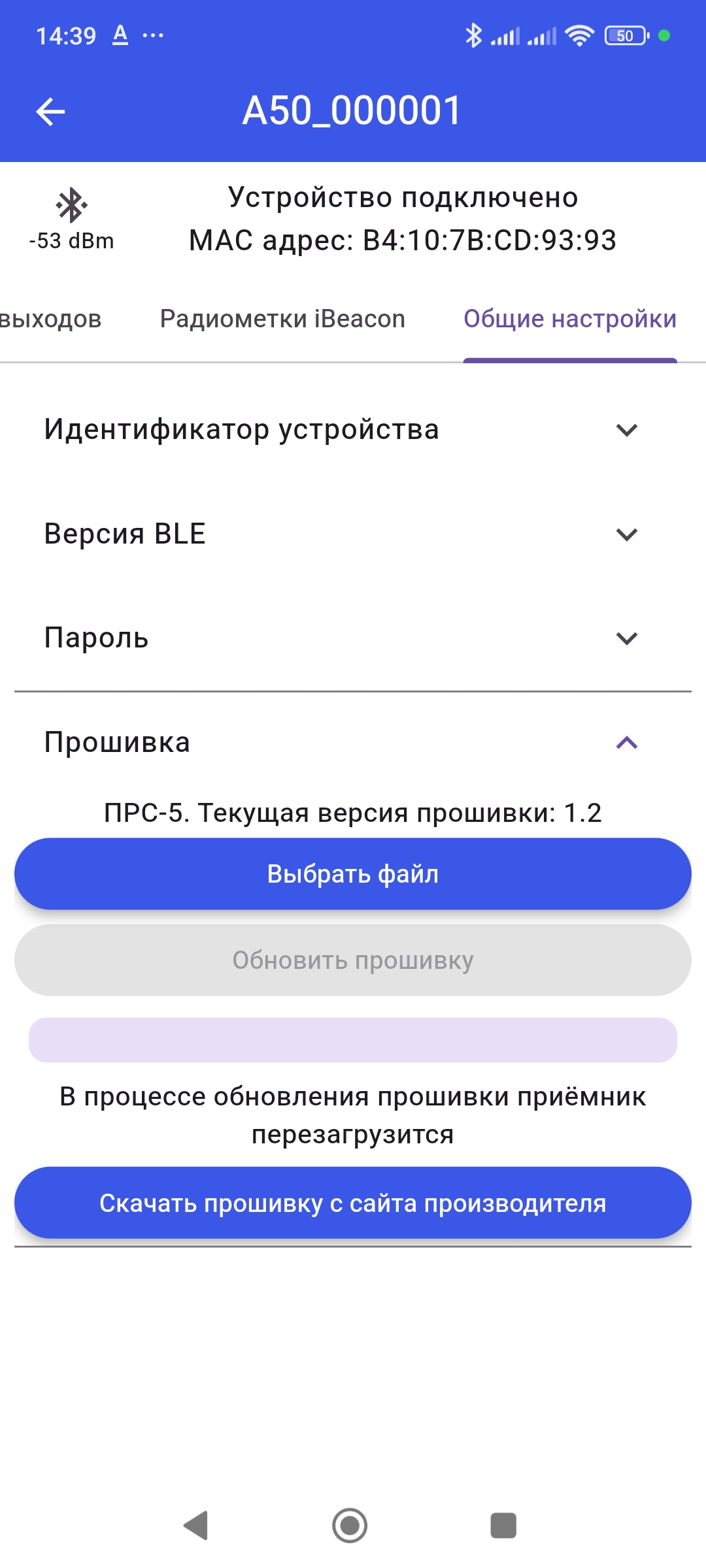

Панель «Прошивка» предназначена для обновления прошивки ПРС.

Для обновления прошивки требуется соответствующий файл прошивки ПРС-5 BLE, его можно скачать с сайта avtosensor.ru самостоятельно или воспользоваться кнопкой «Скачать прошивку с сайта производителя». Чтобы прошить устройство, требуется нажать кнопку «Выбрать файл», откроется диспетчер файлов установленный в системе, выберите нужный файл, затем нажмите «Обновить прошивку» и дождитесь окончания процесса.



Прошивки приемника радиосигнала ПРС-5 BLE
Версия прошивки	Изменения в прошивке
Скачать прошивку prs_5_ble_v1_8.bin	Технологические улучшения в области приема радиосигнала
Скачать прошивку prs_5_ble_v1_7.bin	Технологические улучшения
prs_5_ble_v1_6.bin	Технологические улучшения
prs_5_ble_v1_5.bin	Добавлена поддержка радиометки Автосенсор на базе ДУ-Р5 BLE
prs_5_ble_v1_4.bin	Добавлена поддержка ДУТ-Р7 BLE и ДУТ-Р7Л BLE



Документация и сертификаты

Паспорт приемника ПРС-5 BLE

Отказное письмо
