Датчик температуры работает на базе универсального датчика ДУ-Р2 или ДУ-Р2У.

Беспроводной датчик температуры предназначен для измерения температуры на поверхности термочувствительного элемента (тепловода).
Измеренную температуру датчик сохраняет в собственном архиве и передает на приемник радиосигнала (ПРС), для передачи в терминал.
Измеренную температуру датчик хранит в собственной памяти (в архиве), в течение 90 суток.
Датчик может работать автономно (без терминала), через программу мониторинга  "Автосенсор".
Датчик может работать с любым терминалом, имеющим соответствующие входы для получения данных с датчика.
Для работы с терминалом необходимо использовать приемник радиосигнала.
Данные в терминал могут передаваться:
– По шине RS485 (протокол LLS или ModBus). Описание протоколов здесь…
– По частотному входу. Диапазон частоты: 500-1500 Гц.
– Через дискретные входы. Дискретный вход будет замыкаться (или размыкаться) при нахождении температуры в заданном диапазоне. В датчике может быть настроено два независимых температурных диапазона.
Подробные настройки приемника ПРС для работы с датчиком температуры описаны здесь.
Датчик имеет пломбируемое крепление, исключающее несанкционированное вмешательство в работу датчика.
Настройка датчика осуществляется дистанционно с помощью USB-Радиопрограмматора и программы-конфигуратора ASconfig.

Документация

Инструкция по настройке датчика температуры на базе универсального датчика ДУ-Р2 и ДУ-Р2У

Блок-схема подключения датчика температуры на базе ДУ-Р2 и ДУ-Р2У к терминалу

Описание протокола передачи данных Датчика температуры на базе универсального датчика ДУ-Р2 и ДУ-Р2У



Прошивки

Скачать прошивку беспроводного датчика температуры на базе Универсального датчика ДУ-Р2 и ДУ-Р2У



Технические характеристики беспроводного датчика температуры
Диапазон измеряемых температур	-40…+80 градусов С
Дискретность измерений температуры	1 градус С
Точность измеряемой температуры	+/- 1 градус С
Количество независимых настроек дискретных выходов	2
Расчетное время жизни батареи ДУ-Р2	10 лет
Расчетное время жизни батареи ДУ-Р2У	до 7 лет
Модуль архива данных
Запись измеренных температур во внутреннюю память	Есть
Способ записи данных во внутреннюю память	Кольцевой
Емкость архива внутренней памяти, не менее	до 60 суток
Считывания архива поддерживаемыми устройствами	Да



Настройки Датчика температуры на базе Универсального датчика ДУ-Р2 и ДУ-Р2У



Вкладка "Общие настройки" – панель "Связь"

– Номер радиоканала – служит для назначения датчику канала радиосвязи. Все устройства, имеющие связь с датчиком, должны иметь такой же номер радиоканала. Всего доступно 16 радиоканалов.
ВНИМАНИЕ! По умолчанию, канал радиосвязи соответствует последней цифре в номере радиодатчика.
Например:
000157 – Радиоканал № 7.
001499 – Радиоканал № 9.
000250 – Радиоканал № 10.

– Идентификатор датчика – служит для присвоения имени радиодатчику для облегчения его идентификации.
Например: "KONTEYNER_36".
Максимальная длинна строки идентификатора датчика составляет 20 символов.

– Пароль защиты настроек – служит для защиты настроек датчика. По умолчанию, пароль защиты настроек равен "777".
Пароль может состоять только из цифр.
ВНИМАНИЕ! Будьте внимательны при смене пароля. Обязательно запишите новый пароль. Если Вы забудете новый пароль или допустите ошибку при его вводе, Вы не сможете, в дальнейшем, войти в настройки датчика.

– Мощность передачи  – служит для регулирования мощности радиосигнала, подаваемого на антенну. Чем больше мощность радиосигнала, тем дальше радиосвязь с датчиком и тем быстрее израсходуется батарея питания датчика. Данная настройка доступна только для модификации датчика с усилителем радиосигнала – ДУ-Р2У.

ВНИМАНИЕ! Для использования датчиком измененных значений необходимо нажать кнопку "Записать настройки в датчик".

– Уровень радиосигнала – информационное значение, показывающее мощность радиосигнала, поступающего от радиодатчика.
Градация качества связи от уровня сигнала:

Уровень сигнала	Качество связи
до -89 дБм	связь устойчивая
от -90 дБм до -96 дБм	связь работоспособная
ниже -96 дБм	связь не работоспособная

– Напряжение батареи – информационное значение, показывающее напряжение батареи радиодатчика.
– Расчетный срок жизни батареи – показывает оставшееся время жизни батареи, исходя из проработанного датчиком времени и его использования в качестве того или иного датчика.



Вкладка "Общие настройки" – панель "Радиосчитыватель"

– Разрешить считывать архив радиосчитывателем – служит для включения/отключения возможности считывать архивные данные из датчика при помощи радиосчитывателя "Автосенсор".
Активации этой функции становится доступным поле ввода пароля защиты на считывание архива радиодатчика.
Пароль может состоять только из цифр.
Обратите внимание! Данная настройка действительна только для считывания архива радиодатчика, при помощи радиосчитывателя.
Считать архив с радиодатчика при помощи USB-радиопрограмматора, можно всегда, не зависимо от состояния этой настройки.

ВНИМАНИЕ! Для использования датчиком измененных значений необходимо нажать кнопку "Записать настройки в датчик".

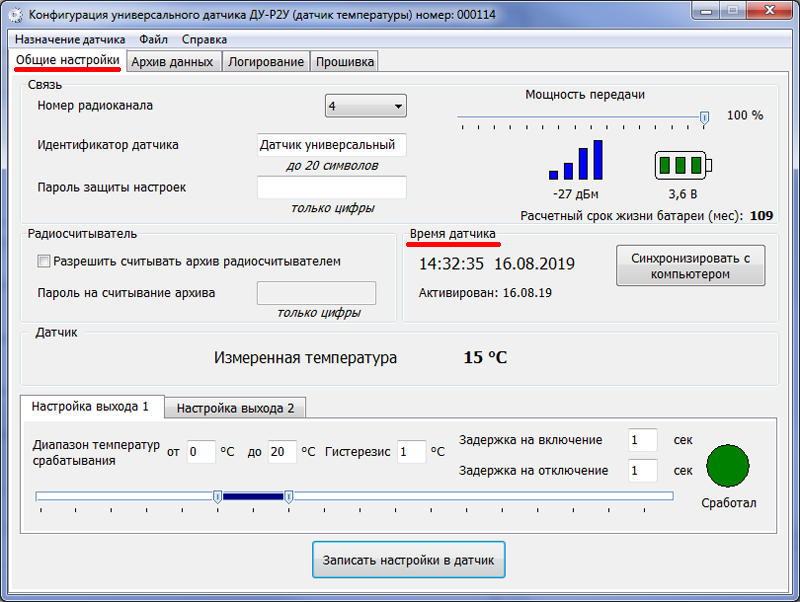

Вкладка "Общие настройки" – панель "Время датчика"

– Кнопка "Синхронизировать с компьютером" – служит для синхронизации времени и даты внутренних часов радиодатчика с компьютером.
Обратите внимание! При синхронизации времени и даты внутренних часов датчика с компьютером, кнопку "Записать настройки в датчик" нажимать не нужно.

– Информация "Активирован" – информационное значение, которое показывает дату активации радиодатчика. Радиодатчики поступают с завода-изготовителя в неактивированном состоянии. Активация радиодатчика происходит при первом входе в меню его настроек.
Время активации радиодатчика считается временем начала его работы.



Вкладка "Общие настройки" – панель "Датчик"

– Измеренная температура – показывает текущую температуру, измеряемую радиодатчиком.



Вкладка "Общие настройки" – вкладка "Настройка выхода 1"

– Диапазон температур – задает температурный диапазон срабатывания Выхода №1 датчика температуры.

– Гистерезис – задает гистерезис температуры для предотвращения "дребезга" Выхода №1 датчика, при переходе температуры через установленную нижнюю и верхнюю границу.

– Задержка на включение – задает время в секундах, через которое включится Выход №1 при вхождении температуры в заданный диапазон.

– Задержка на выключение – задает время в секундах, через которое выключится Выход №1 после выхода температуры из заданного диапазона.

ВНИМАНИЕ! Для использования датчиком измененных значений необходимо нажать кнопку "Записать настройки в датчик".

Вкладка "Общие настройки" – вкладка "Настройка выхода 2"

Все настройки Выхода №2 идентичны настройкам Выхода №1. Выходы датчика являются независимыми друг от друга.



Вкладка "Архив данных"



Раздел "Архив данных" предназначен для считывания и анализа архивных данных из памяти датчика, а также формирования файлов архивов для возможности их автономного просмотра.

– Кнопка "Считать" – позволяет считывать архивные данные за выбранный период времени.
Если Вы считывали раньше архив из памяти Датчика, то данные автоматически сохранились на Вашем компьютере и будут доступны в таблице при входе в  раздел "Архив данных".
Если раньше Вы не считывали архив, то при входе в "Архив данных", таблица будет пустой до нажатия кнопки "Считать".
Файл архива располагается по адресу: «Папка программы-конфигуратора\data\папка с номером устройства\arc\ имя файла архива»
Данные в таблице отображаются за выбранный интервал времени и сортируются по дате, по убыванию.

– Кнопка "График" – строит график, на основании архивных данных в таблице.

Вкладка "Логирование"

Раздел "Логирование" предназначен для просмотра изменений настроек датчика.

В таблице отображаются следующие данные:
– Время – когда были изменены настройки.
– Событие – какие настройки были изменены в датчике.
– Информация об установщике – кем были изменены настройки. Данные берутся из именных USB-Радиопрограмматоров.

Данные в таблице сортируются по добавлению записей в архив, по убыванию.
Для считывания логов и отображения данных в таблице, необходимо нажать кнопку "Считать логи".

Обратите внимание! В памяти датчика может храниться до 16-ти записей логирования. Запись журнала логирования осуществляется кольцевым способом, т.е. свежие записи будут замещать в журнале логирования наиболее "старые" записи.

Данные таблицы могут быть экспортированы в Excel-файл.
Для экспорта таблицы логов в Excel-файл – нажмите кнопку "Экспорт в Excel".
Файл экспорта будет предложено сохранить по адресу:
«Папка программы-конфигуратора\data\папка с номером устройства\log\имя файла».
Вы можете задать другой путь для сохранения файла экспорта, используя стандартную форму диалога сохранения файла.

Обратите внимание! Для экспорта таблицы логов в Excel-файл необходимо, чтобы на Вашем компьютере была установлена программа Microsoft Excel.

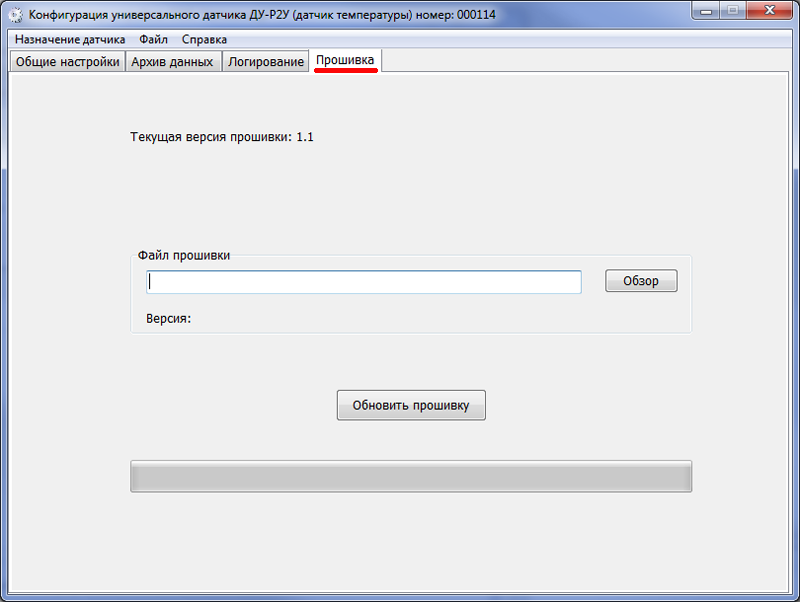

Вкладка "Прошивка"

Вкладка "Прошивка" предназначена для получения информации о текущей версии прошивки датчика и ее обновления.

Для обновления прошивки необходимо:
– Выбрать файл прошивки, нажав кнопку "Обзор".
– Нажать кнопку "Обновить прошивку".
Прошивка датчика будет обновлена.



Блок-схема подключения датчика температуры на базе ДУ-Р2 и ДУ-Р2У к терминалу



Передаваемые данные Датчика температуры на базе ДУ-Р2 и ДУ-Р2У через ПРС

Передаваемые данные	RS-485 Протокол LLS	Дискретный выход	Частотный выход	ПРС-ИНТ-01
Температура, °С	Поле топлива: Передается значение от 0 до 200 где: 0 – -100°С 200 – 100 °С   Поле температуры: Температура, °С	Не поддерживается	500 Гц – -100 °С 1500 Гц – 100°С	Аналоговый выход: 0,5 В – -100 °С 4,5 В – 100 °С   Частотный выход: 500 Гц – -100 °С 1500 Гц – 100 °С
Срабатывание первого выхода	Поле топлива: 0 – не сработал 1 – сработал   Поле температуры: Температура, °С	Выход может быть нормально замкнутым или нормально разомкнутым. При срабатывании меняет свое состояние.	500 Гц – не сработал 1500 Гц – сработал	Аналоговый выход: 0,5 В – не сработал 4,5 В – сработал   Частотный выход: 500 Гц – не сработал 1500 Гц – сработал
Срабатывание второго выхода	Поле топлива: 0 – не сработал 1 – сработал   Поле температуры: Температура, °С	Выход может быть нормально замкнутым или нормально разомкнутым. При срабатывании меняет свое состояние.	500 Гц – не сработал 1500 Гц – сработал	Аналоговый выход: 0,5 В – не сработал 4,5 В – сработал   Частотный выход: 500 Гц – не сработал 1500 Гц – сработал
Мониторинг батареи и доступности датчика	Передает в терминал состояние связи с датчиком и состояние батареи. В терминал будет приходить следующий набор цифр: 10000 означает: 1 – данные поступают от одного датчика. 00 – нет проблем с батарейкой. Если 01 – батарейки осталось на 6 месяцев работы датчика. 00 – датчик находится на связи с приемником. Если 01– датчик потерян приемником.	Не поддерживается	Не поддерживается	Не поддерживается
Мониторинг батареи и доступности всех датчиков	Передает в терминал состояние связи с датчиком и состояние батареи. В терминал будет приходить следующий набор цифр: 20000 означает: 2 – данные поступают от группы датчиков. 00 – нет проблем с батарейкой ни у одного датчика в группе. Если 02 – батарейки осталось на 6 месяцев работы у двух датчиков из группы. 00 – все датчики находятся на связи с приемником. Если 03 – три датчика не на связи с приемником, в этот момент времени.	Не поддерживается	Не поддерживается	Не поддерживается
Уровень сигнала	Уровень сигнала в дБм + 150	Не поддерживается	Не поддерживается	Не поддерживается



Протокол Modbus RTU

Команда Modbus для чтения 0x03.
Формат кадра Modbus: 8-N-1.

Карта регистров:

Адрес	Описание параметра	Единицы
0x00	Температура в формате LLS	0 … – 100 °С 200 … 100 °С
0x01	Температура	°С
0x02	Срабатывание первого выхода	0 – не сработал 1 – сработал
0x03	Срабатывание второго выхода
0x04	Не используется
0x05
0x06
0x07
0x08
0x09
0x0A	Мониторинг батареи и доступности датчика	Передает в терминал состояние связи с датчиком и состояние батареи. В терминал будет приходить следующий набор цифр: 10000 означает: 1 – данные поступают от одного датчика. 00 – нет проблем с батарейкой. Если 01 – батарейки осталось на 6 месяцев работы датчика. 00 – датчик находится на связи с приемником. Если 01– датчик потерян приемником.
0x0B	Уровень сигнала	дБм

Старший байт регистра передается первым

При проверке приема/передачи данных от датчика через ПРС необходимо закрывать окно настроек датчика в программе-конфигураторе, т.к. USB-радиопрограмматор занимает радиоканал датчика.



Прошивки датчика контроля температуры, на базе Универсального датчика ДУ-Р2 и ДУ-Р2У
Версия прошивки	Изменения в прошивке
Скачать прошивку
