Радиометка работает на базе универсального датчика ДУ-Р5 BLE.
Радиометка используется для идентификации: прицепов и полуприцепов; навесных орудий и инструментов; прочих заменяемых устройств и механизмов.
При помощи радиометки можно контролировать наличие объектов в зоне приема ПРС: автомобили, находящиеся в гараже; автомобили, подъезжающие на разгрузку и т.п.
Радиометка выполняет измерение угла наклона и температуры, что позволяет не только идентифицировать прицепное оборудование, но и контролировать положение исполнительных механизмов на нем.
Радиометка передает идентификатор и измеренные данные по стандарту Bluetooth Low Energy (BLE) по связке: “Датчик-Приемник радиосигнала (ПРС)-Терминал”. В терминал данные передаются через приемник ПРС-5 BLE по шине RS485 (протокол Modbus RTU или LLS).
Настройка радиометки осуществляется дистанционно с помощью приложения на смартфоне.
Радиометка легко устанавливается. Просто закрепите Радиометку на объекте, который нужно идентифицировать.
Радиометка имеет пломбируемое крепление, исключающее несанкционированное вмешательство в её работу.
|
Документация |
|
Настройка радиометки на базе универсального датчика ДУ-Р5 BLE |
|
Блок-схема подключения радиометки на базе ДУ-Р5 BLE к терминалу через ПРС-5 |
| Передаваемые данные радиометки через ПРС |
|
Прошивки |
|
Скачать прошивку радиометки на базе Универсального датчика ДУ-Р5 BLE |
|
Технические характеристики |
|
| Возможность регулировать интервал передачи сигнала радиометки | Есть |
| Возможность регулировать мощность передающего сигнала радиометки (дальность приема сигнала радиометки) | Есть |
| Передача мощности сигнала радиометки | Да |
| Передача напряжения батарейки радиометки | Да |
| Измерение и передача значений угла наклона, температуры, состояния выходов радиометки | Да |
| Количество независимых настроек срабатывания | 2 |
| Время жизни батареи | до 9 лет для BLE 4.0 до 4.5 года для BLE 5.0 (в зависимости от настроек) |
|
Настройка радиометки с помощью приложения для смартфона |

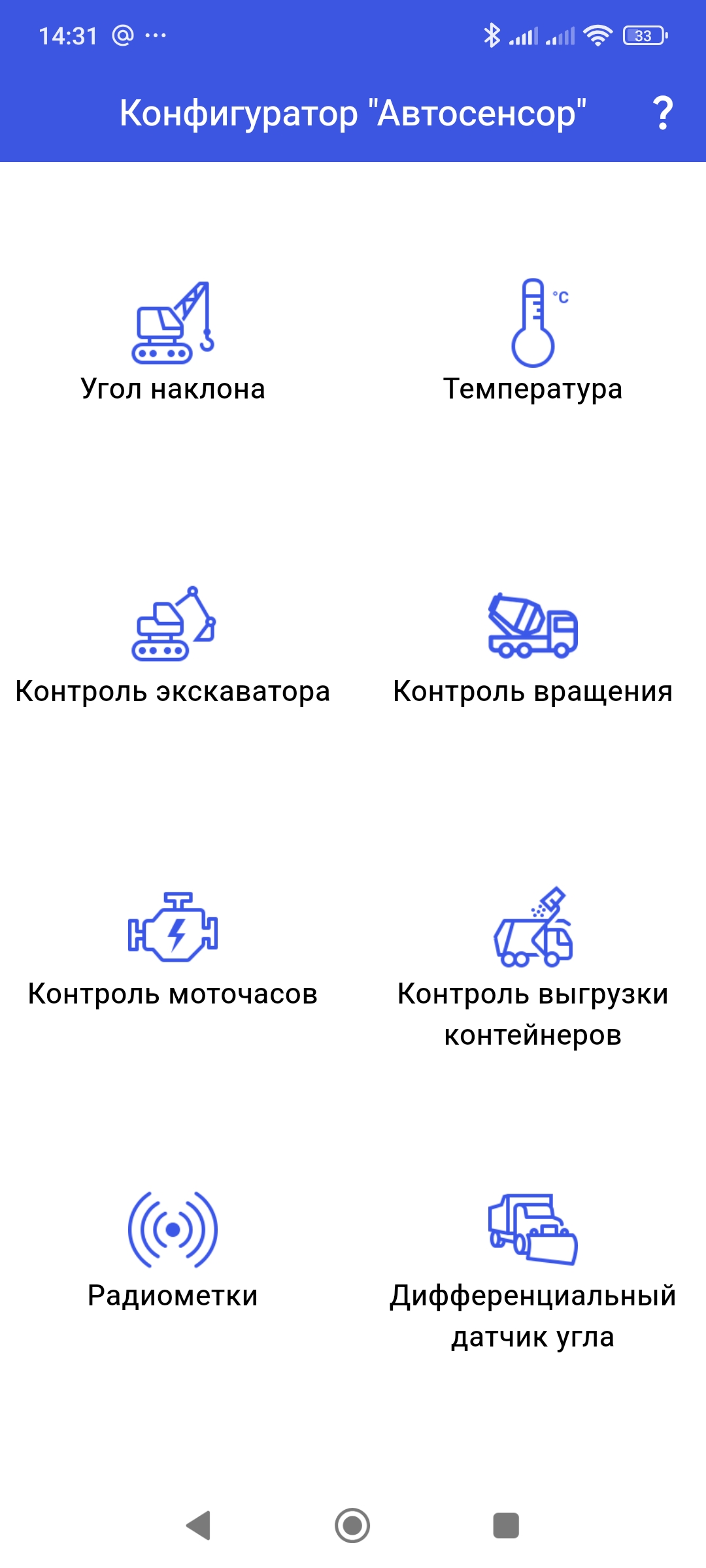

На начальном экране выберете необходимый тип датчика (Радиометки).

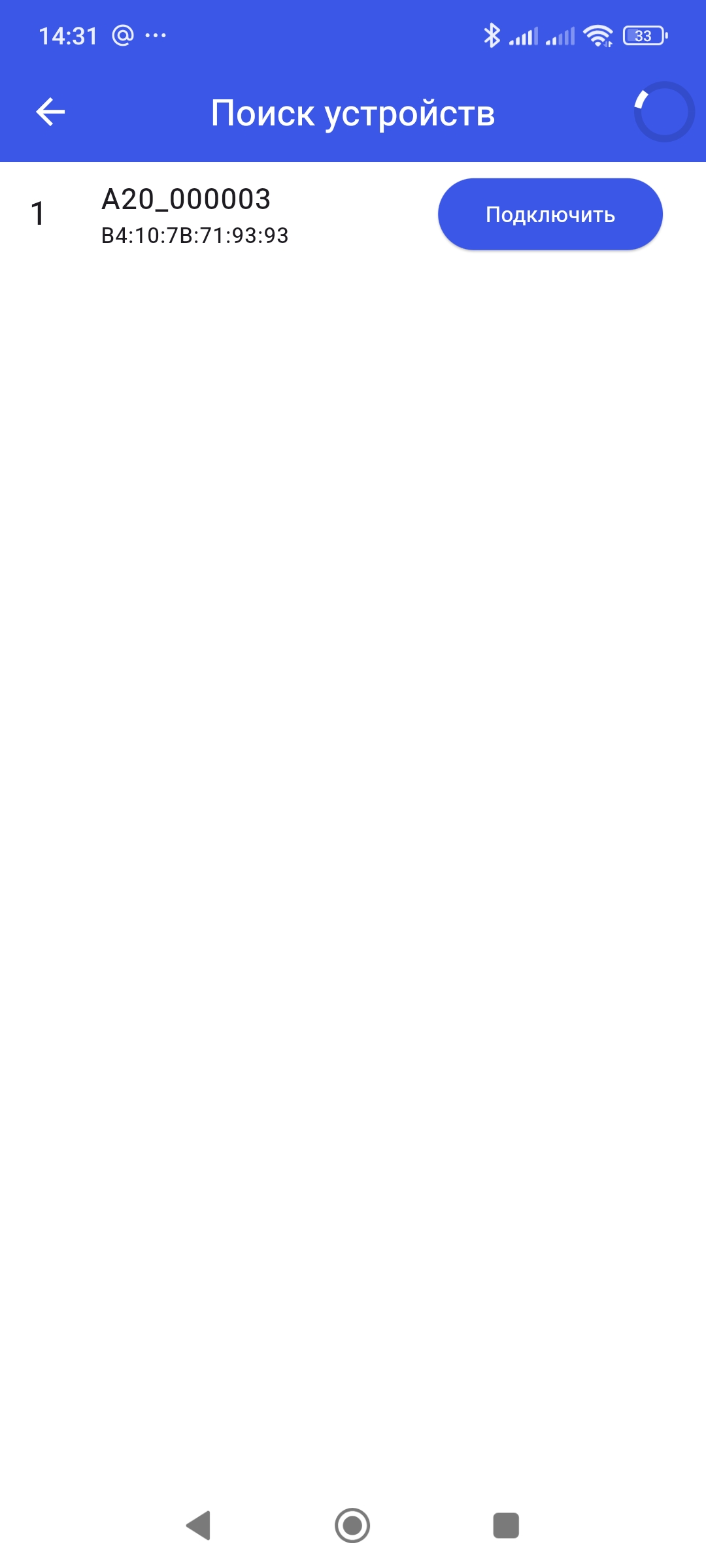

Список обнаруженных устройств. Если в течении 15 секунд не найдено ни одно подходящее устройство, поиск остановится, появится возможность повторить поиск. Для подключения к нужному устройству нажмите соответствующую кнопку «Подключить». Устройства в списке отображаются в виде A20_XXXXXX, где A20 – тип, XXXXXX — серийный номер устройства.

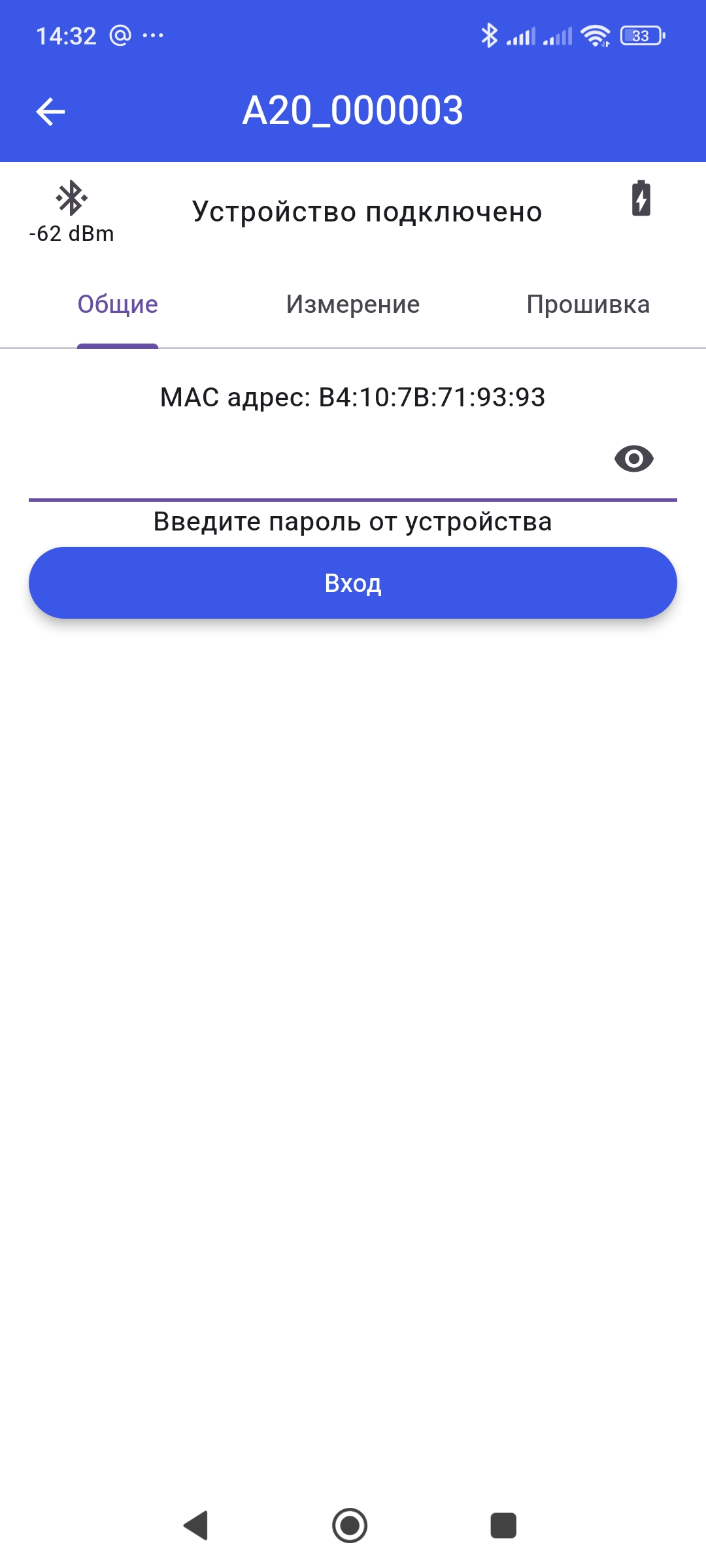

После успешного подключения к устройству, требуется ввести пароль (по умолчанию 777).
 |
 |

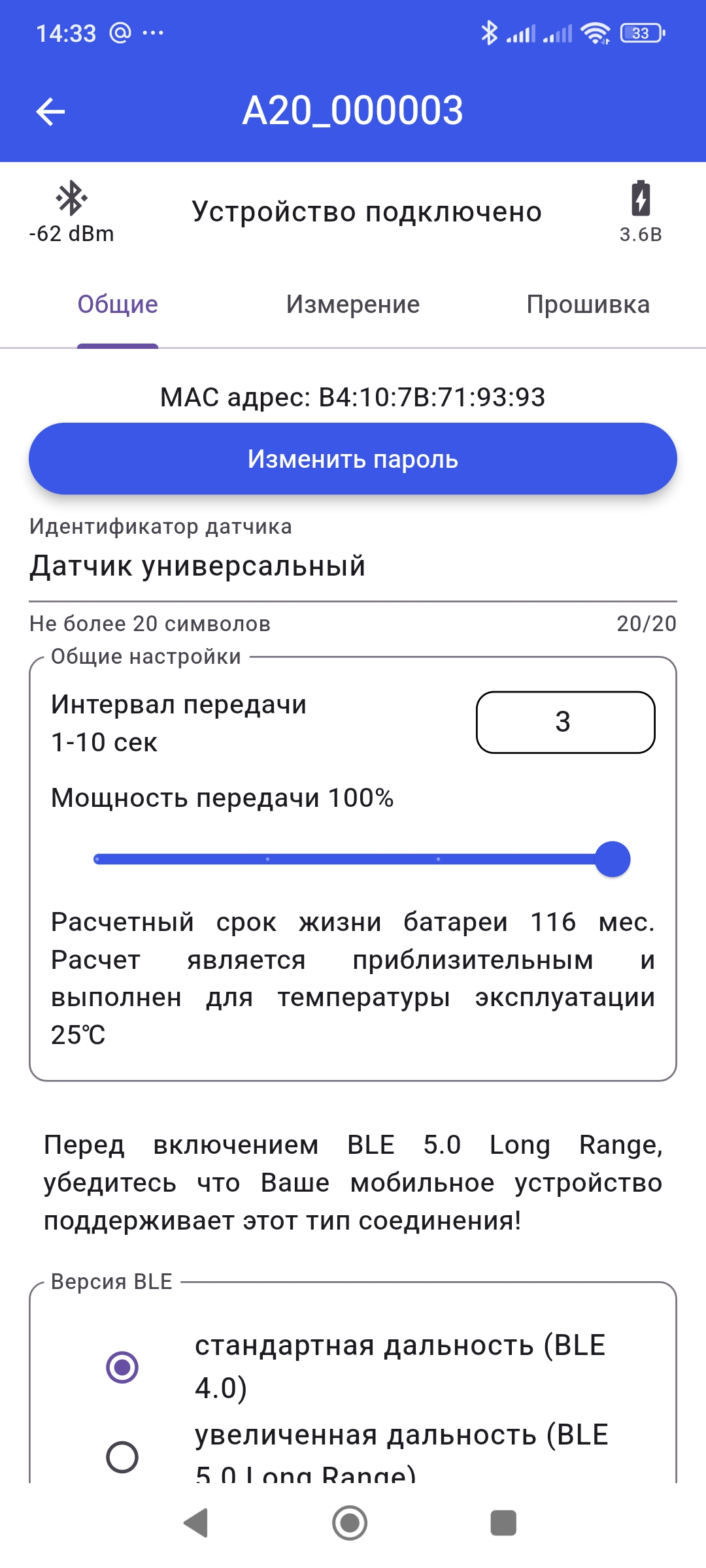

На странице отображены мощность сигнала, статус подключения, уровень заряда батареи. На вкладке «Общие» показаны общие настройки датчика.
После нажатия на кнопку «Изменить пароль» откроется меню изменения пароля защиты настроек.
Идентификатор датчика – служит для присвоения имени радиодатчику для облегчения его идентификации. Максимальная длинна строки идентификатора датчика составляет 20 символов.
– Интервал передачи – задает в секундах интервал передачи радиометкой идентификационного пакета BLE.
– Мощность передачи – ползунок позволяет менять мощность передачи идентификационного пакета BLE.
– Расчетный срок жизни батареи – показывает расчетный срок службы батарейки при заданных настройках интервала, мощности передачи и версии BLE.
– Задержка на потерю приемником радиометки – задает задержку в секундах, по истечении которой приемник радиосигнала (ПРС) “потеряет” радиометку. Время задержки исчисляется с момента пропадания сигнала радиометки.

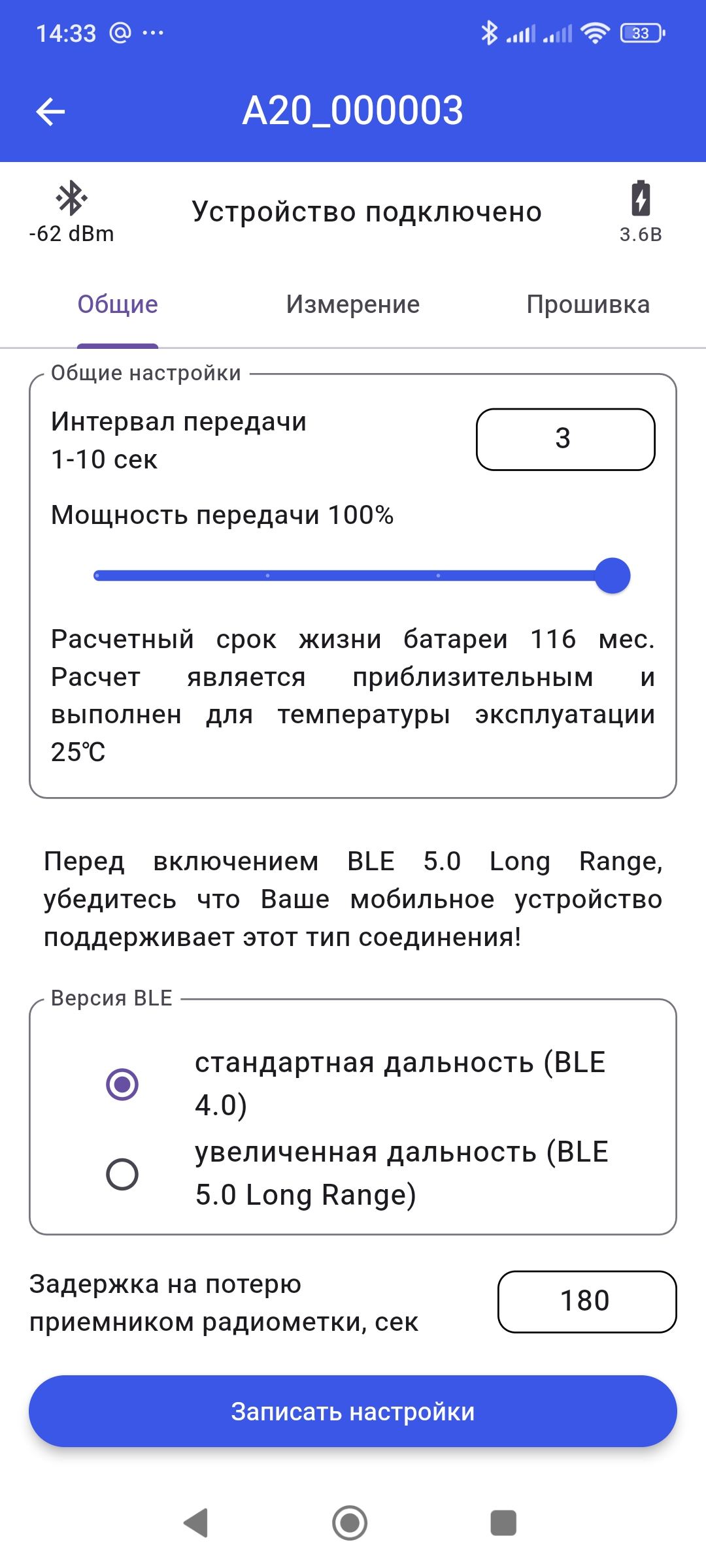

На панели «Версия BLE» можно выбрать версию стандарта Bluetooth Low Energy, на которой будет работать датчик:
BLE 4.0 — стандартная дальность,
BLE 5.0 (Long Range) — увеличенная дальность.
Обратите внимание! Перед включением BLE 5.0 (Long Range) убедитесь, что Ваш смартфон поддерживает эту (или выше) версию BLE Long Range, в противном случае он не сможет обнаружить датчик при поиске.
Обратите внимание! Перед включением BLE 5.0 (Long Range) убедитесь, что устройство, принимающее данные с датчика (ПРС, терминал) поддерживает и настроено на прием данных по BLE Long Range, иначе устройство приема не сможет принимать данные с датчика.
При выборе версии BLE 5.0 датчик при включении передает данные в версии BLE 4.0 в течение 1 минуты.
После внесения изменений требуется нажать кнопку «Записать настройки» внизу страницы.
 |
 |

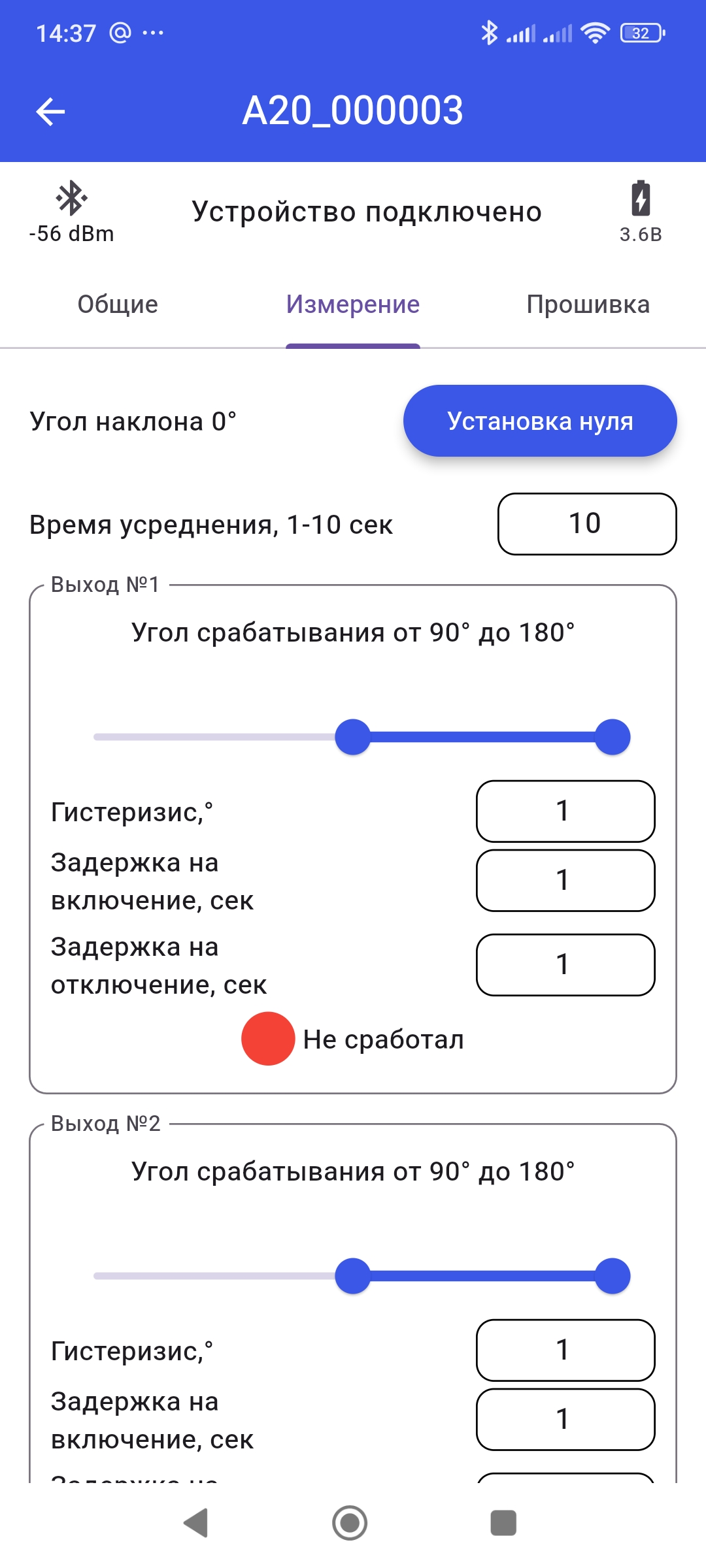

Вкладке «Измерение»
– Угол наклона – показывает угол наклона, измеренный датчиком.
– Установка нуля – кнопка служит для приведения отображаемого угла датчика к нулевому значению. После установки нуля, измеряемый угол наклона вычисляется от установленного нулевого значения.
– Время усреднения – время, в течение которого производится усреднение измеренных значений углов наклона.
Датчик производит измерение угла наклона 1 раз в секунду.

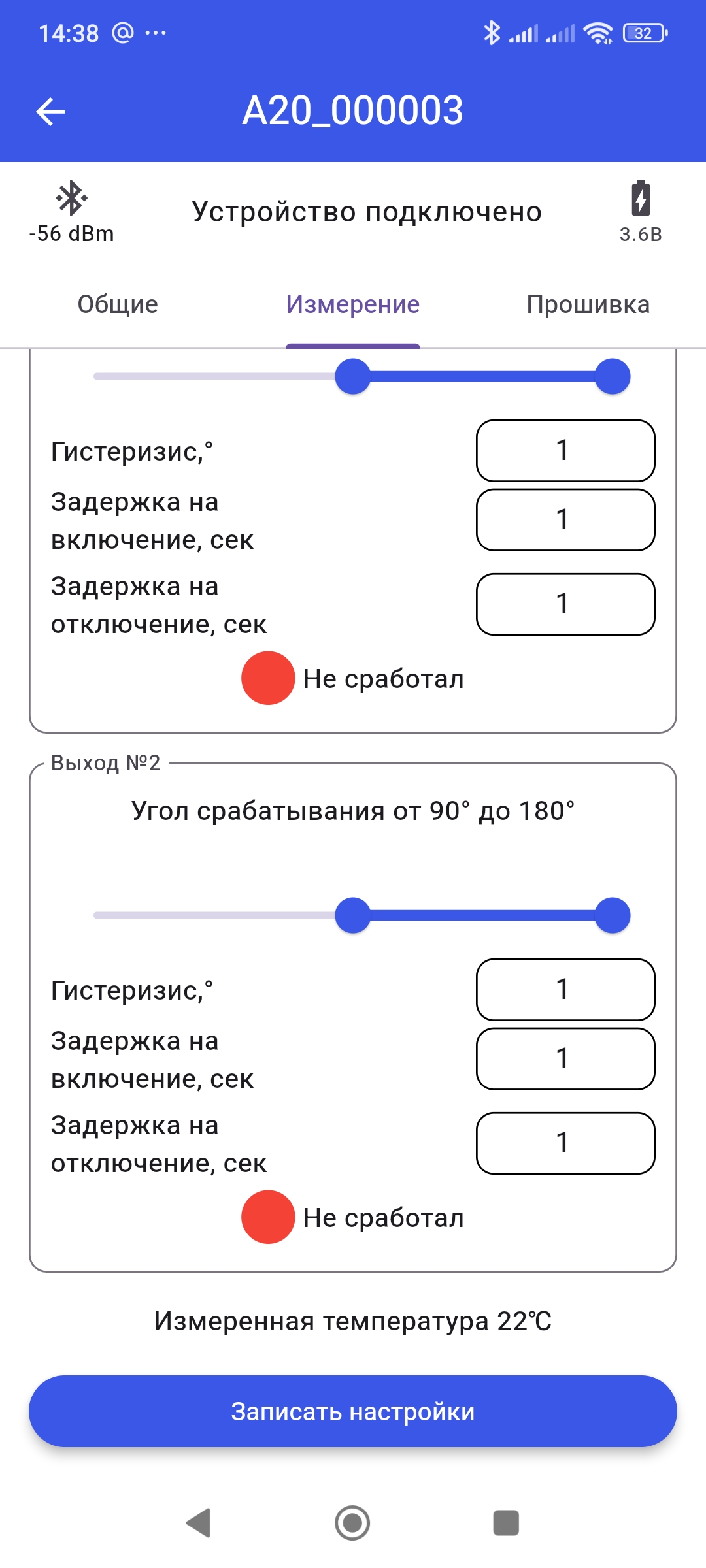

Радиометка позволяет задавать независимые настройки для двух выходов.
– Угол срабатывания – диапазон значений угла наклона, при котором срабатывает выход датчика.
– Гистерезис – задает гистерезис для предотвращения “дребезга” выхода датчика, при переходе значения угла наклона через установленную нижнюю и верхнюю границу.
– Задержка на включение – задает время в секундах, через которое включится выход при вхождении значения угла наклона в заданный диапазон.
– Задержка на отключение – задает время в секундах, через которое выключится выход после выхода значения угла наклона из заданного диапазона.
– Измеренная температура – показывает текущую температуру, измеряемую радиодатчиком.

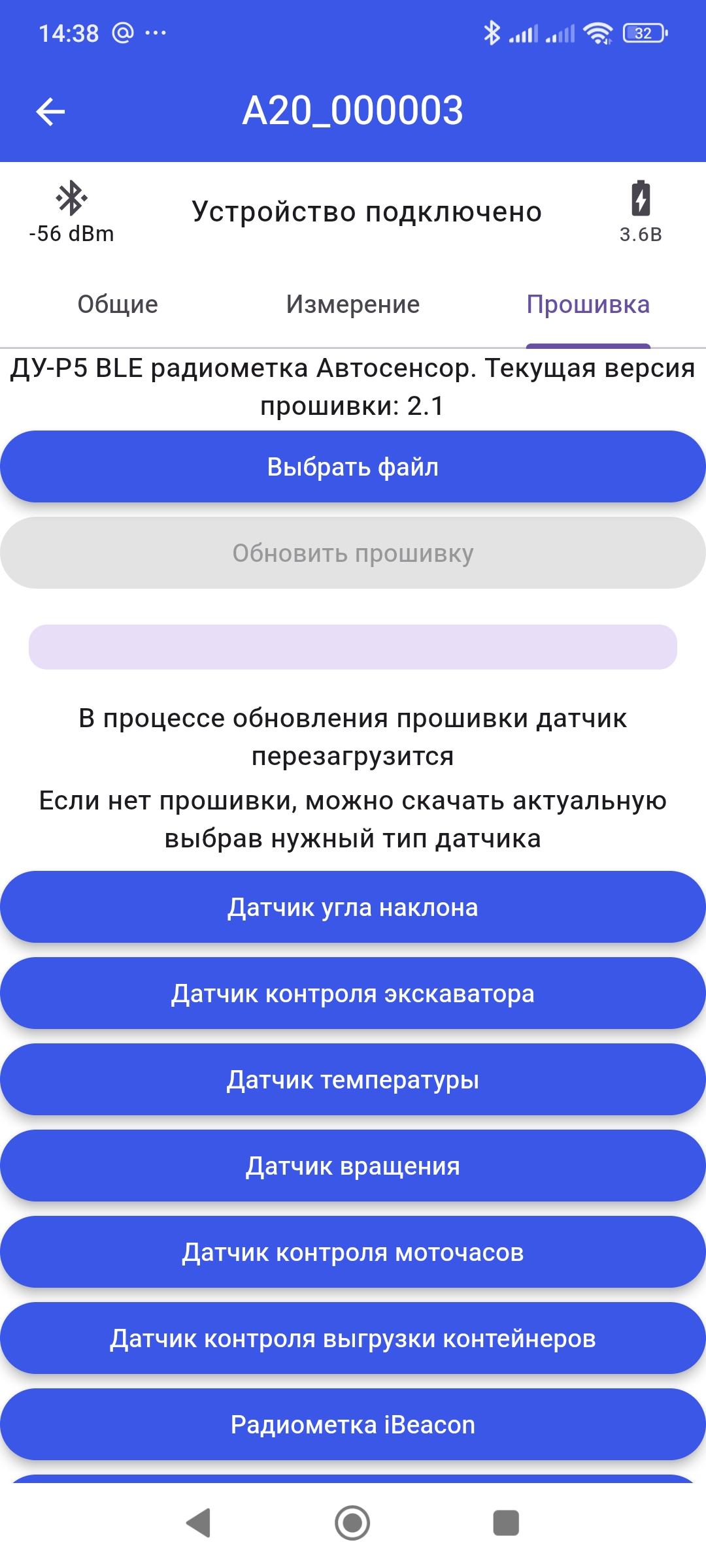

Для перепрограммирования датчика в другой тип или обновления прошивки текущего типа, требуется соответствующий файл прошивки, его можно скачать с сайта avtosensor.ru самостоятельно или воспользоваться кнопкой в приложении. Чтобы прошить устройство, требуется нажать кнопку «Выбрать файл», откроется диспетчер файлов установленный в системе, выберите нужный файл, затем нажмите «Обновить прошивку» и дождитесь окончания процесса.
После перепрограммирования датчика в другой тип необходимо вернуться на начальный экран.
| Блок-схема подключения радиометки на базе ДУ-Р5 BLE к терминалу через ПРС-5 |
 |
Описание протокола передачи данных
Радиометка поддерживает передачу данных по стандартам Bluetooth Low Energy: BLE 4.0 и BLE 5.0 (Coded PHY) (выбирается в настройках датчика). Стандарт BLE 5.0 позволяет значительно увеличить дальность связи датчика и приемного устройства.
Приемник радиосигнала ПРС-5 BLE передает данные от принятых радиометок по RS-485.
Передаваемые данные радиометки Автосенсор на базе ДУ-Р5 BLE через ПРС-05 BLE
Протокол Modbus RTU
Команда Modbus для чтения 0x03.
Формат кадра Modbus: 8-N-1.
По протоколу Modbus RTU ПРС может передавать данные нескольких меток в зависимости от режима работы ПРС.
При включенной фильтрации:
Карта регистров:
| Адрес | Описание параметра | Единицы |
| 0x00 | Количество радиометок, принятых ПРС | |
| 0x01 | Серийный номер радиометки (идентификатор) | |
| 0x02 | ||
| 0x03 | Мощность сигнала радиометки (знаковое значение) | дБм |
| 0x04 | Температура радиометки (знаковое значение) | 1 °С |
| 0x05 | Напряжение батарейки радиометки |
0,1 В Значение напряжения, умноженное на 10 (36=3,6В) |
| 0x06 | Угол наклона радиометки | 1 градус |
| 0x07 | Состояние 1 выхода радиометки | |
| 0x08 | Состояние 2 выхода радиометки |
При выключенной фильтрации:
Карта регистров:
| Адрес | Описание параметра | Единицы |
| 0x00 | Количество радиометок, принятых ПРС | |
| 0x01 | Серийный номер 1 радиометки (идентификатор) | |
| 0x02 | ||
| 0x03 | Мощность сигнала 1 радиометки (знаковое значение) | дБм |
| 0x04 | Температура 1 радиометки (знаковое значение) | 1 °С |
| 0x05 | Напряжение батарейки 1 радиометки |
0,1 В Значение напряжения, умноженное на 10 (36=3,6В) |
| 0x06 | Угол наклона 1 радиометки | 1 градус |
| 0x07 | Состояние 1 выхода 1 радиометки | |
| 0x08 | Состояние 2 выхода 1 радиометки | |
| 0x09 | Серийный номер 2 радиометки (идентификатор) | |
| 0x0A | ||
| 0x0B | Мощность сигнала 2 радиометки (знаковое значение) | дБм |
| 0x0C | Температура 2 радиометки (знаковое значение) | 1 °С |
| 0x0D | Напряжение батарейки 2 радиометки |
0,1 В Значение напряжения, умноженное на 10 (36=3,6В) |
| 0x0E | Угол наклона 2 радиометки | 1 градус |
| 0x0F | Состояние 1 выхода 2 радиометки | |
| 0x10 | Состояние 2 выхода 2 радиометки | |
| … | … | … |
Старший байт регистра передается первым
Протокол LLS
По протоколу LLS передается идентификатор только первой радиометки, идентификатором метки служит значение, равное серийный номер-60000.
| Передаваемые данные | Протокол LLS |
| Идентификатор | Поле уровня топлива |
| Уровень мощности сигнала, принятый ПРС от радиометки | Поле температуры |
При проверке приема/передачи данных от датчика в ПРС необходимо закрывать программу-конфигуратор или мобильное приложение, т.к. они занимают радиоканал датчика.
