Радиометка работает на базе универсального датчика ДУ-Р5 BLE.
Радиометка используется для идентификации: прицепов и полуприцепов; навесных орудий и инструментов; прочих заменяемых устройств и механизмов.
При помощи радиометки можно контролировать наличие объектов в зоне приема: автомобили, находящиеся в гараже; автомобили, подъезжающие на разгрузку и т.п.
Настройка датчика осуществляется дистанционно с помощью приложения на смартфоне.
Радиометка поддерживает следующие стандарты идентификационных пакетов BLE: iBeacon и Eddystone UID.
В стандарте iBeacon передаются: UUID (16 байт), Major (2 байта), Minor (2 байта). В настройках радиометки можно задавать значения Major, Minor.
В Eddystone UID передаются: Namespace ID (10 байт), Instance ID (6 байт). В настройках радиометки можно задавать значения Namespace ID, Instance ID.
Радиометка передает данные по стандарту Bluetooth Low Energy 4.0 (BLE 4.0).
Данные могут передаваться:
– Непосредственно в совместимый терминал по BLE.
– Через приемник ПРС-5 BLE по шине RS485 (Modbus RTU).
Радиометка легко устанавливается. Просто закрепите Радиометку на объекте, который нужно идентифицировать.
Радиометка имеет пломбируемое крепление, исключающее несанкционированное вмешательство в её работу.
| Прошивки |
| Скачать прошивку Радиометки на базе Универсального датчика ДУ-Р5 BLE |
|
Технические характеристики Радиометки |
|
| Стандарт идентификационных пакетов BLE | iBeacon, Eddystone UID |
| Возможность регулировать мощность передающего сигнала радиометки (дальность приема сигнала радиометки) | Есть |
| Возможность регулировать интервал передачи сигнала радиометки | Есть |
| Время жизни батареи | до 10 лет (в зависимости от настроек) |
|
Настройка Радиометки на базе Универсального датчика ДУ-Р5 BLE с помощью приложения для смартфона |

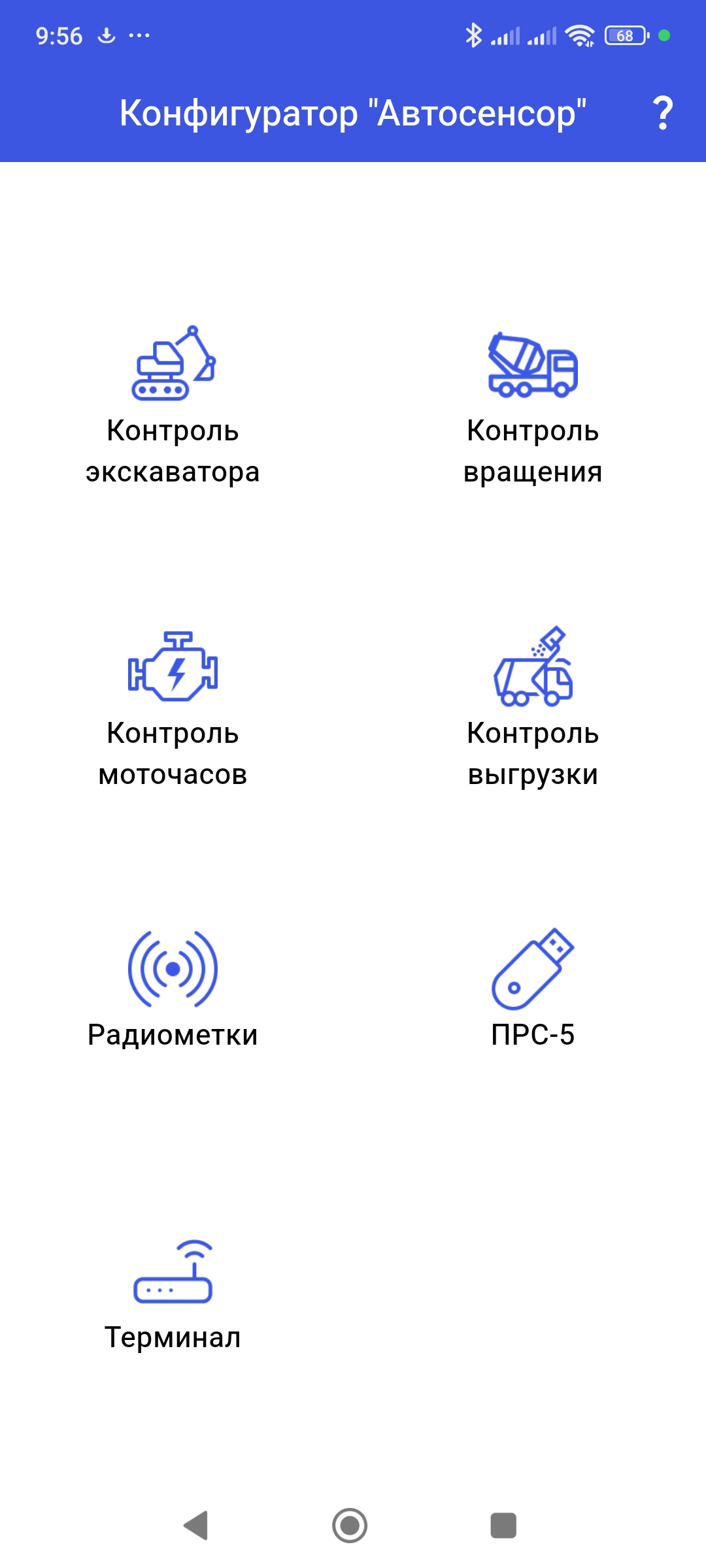

На начальном экране выберете необходимый тип датчика (Радиометки).

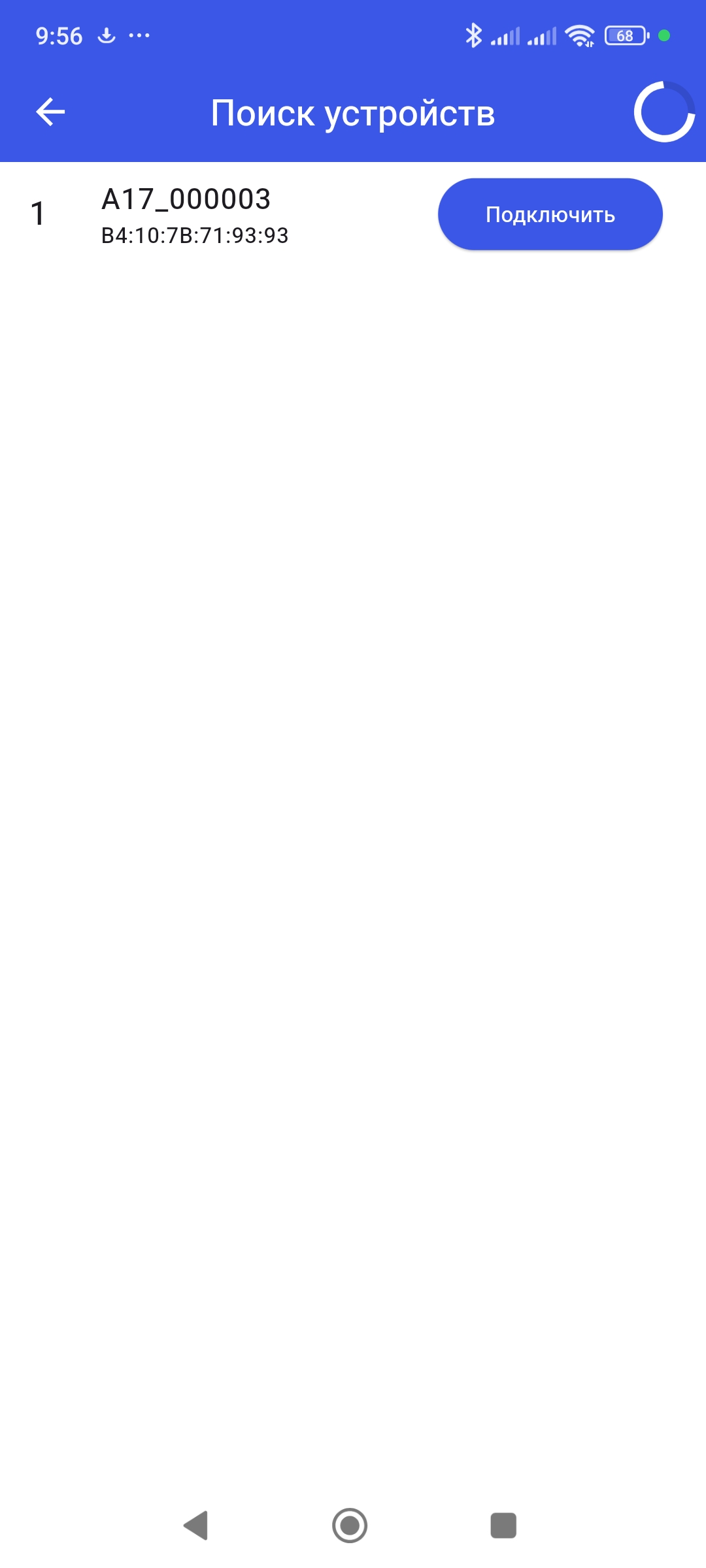

Список обнаруженных устройств. Если в течении 15 секунд не найдено ни одно подходящее устройство, поиск остановится, появится возможность повторить поиск. Для подключения к нужному устройству нажмите соответствующую кнопку «Подключить». Устройства в списке отображаются в виде A17_XXXXXX, где A17 – тип, XXXXXX — серийный номер устройства.

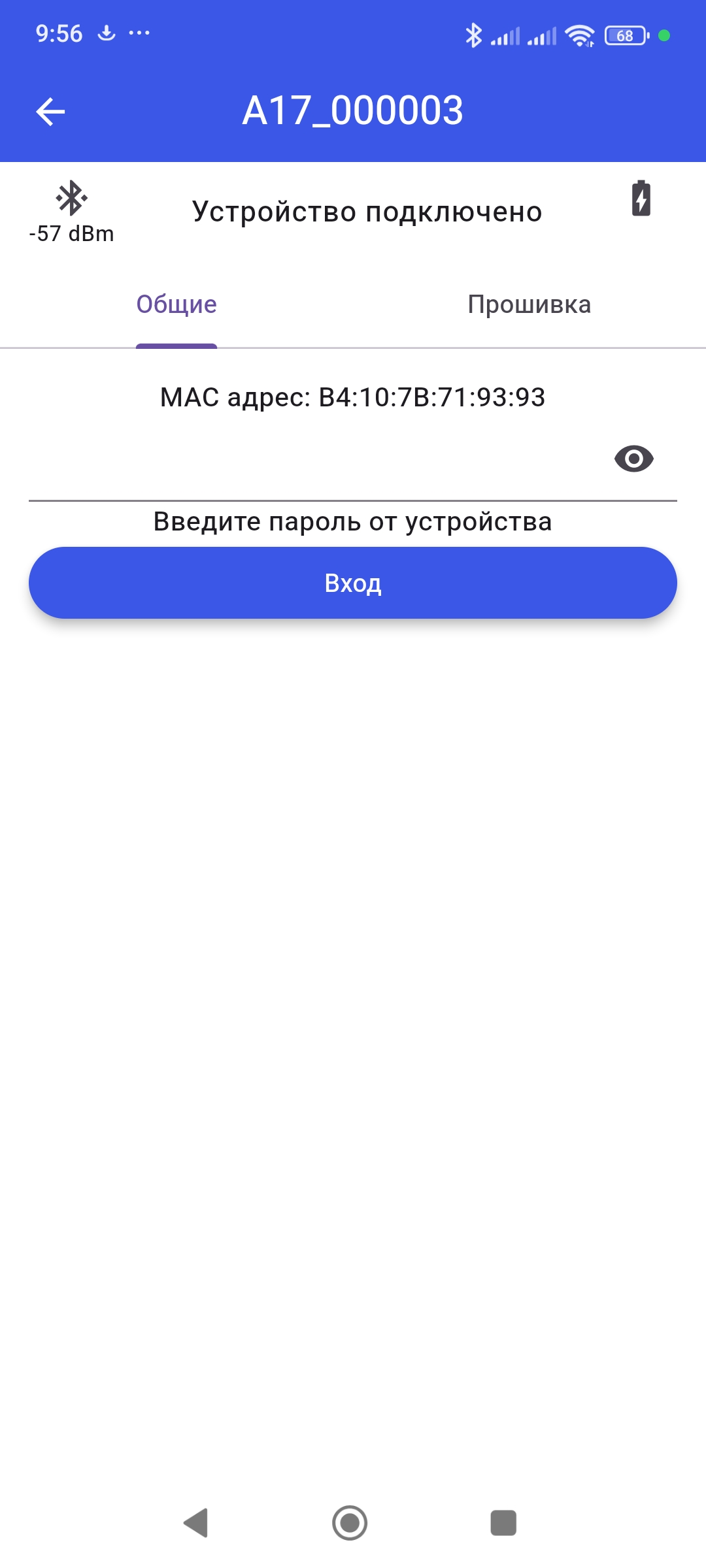

После успешного подключения к устройству, требуется ввести пароль (по умолчанию 777).

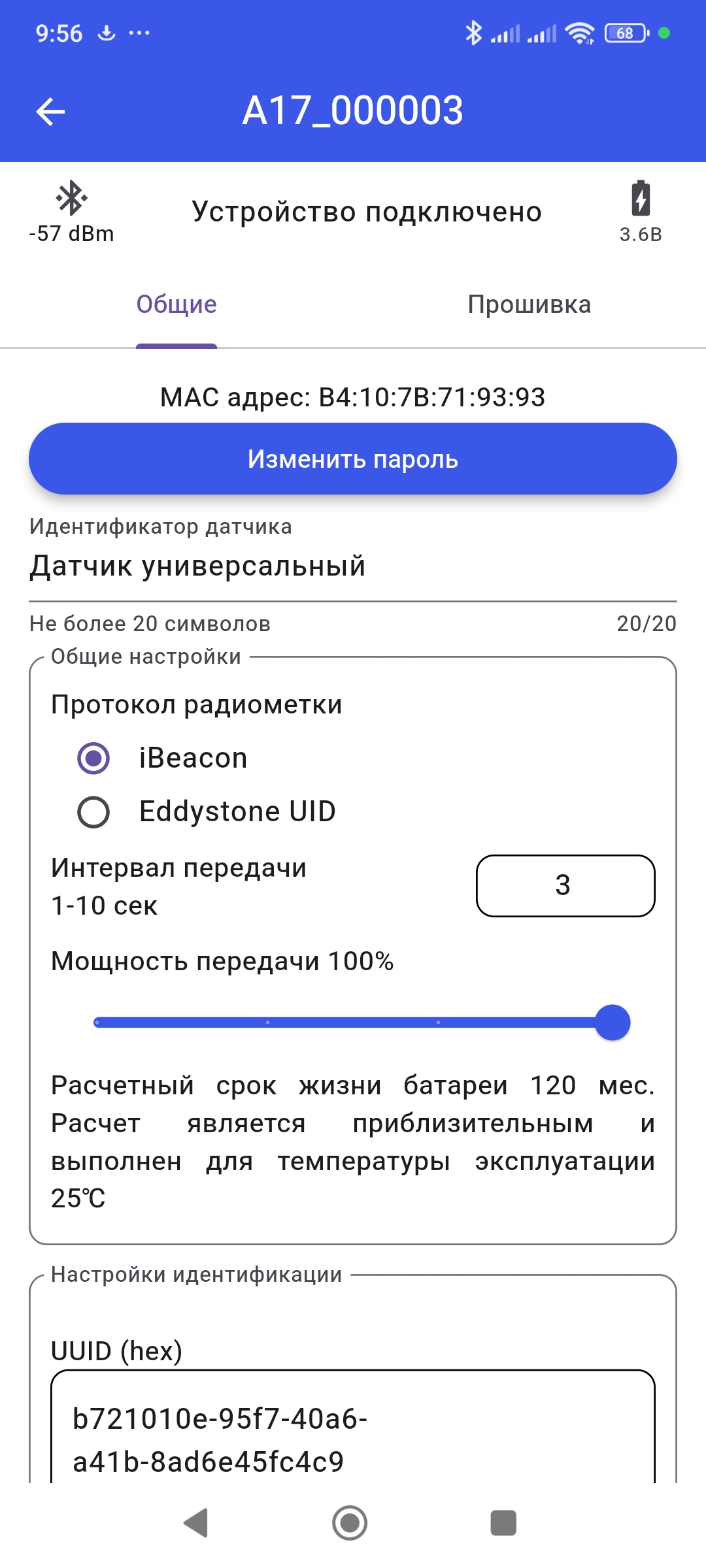

На странице отображены мощность сигнала, статус подключения, уровень заряда батареи. На вкладке «Общие» показаны общие настройки датчика.
Идентификатор датчика – служит для присвоения имени радиодатчику для облегчения его идентификации. Максимальная длинна строки идентификатора датчика составляет 20 символов.
После нажатия на кнопку «Изменить пароль» откроется меню изменения пароля защиты настроек.
– Протокол – выбор стандарта идентификационных пакетов iBeacon, Eddystone UID.
– Интервал передачи – задает в секундах интервал передачи радиометкой идентификационного пакета BLE.
– Расчетный срок жизни батареи – показывает расчетный срок службы батарейки при заданных настройках интервала и мощности передачи.
В зависимости от выбранного протокола доступны следующие настройки.

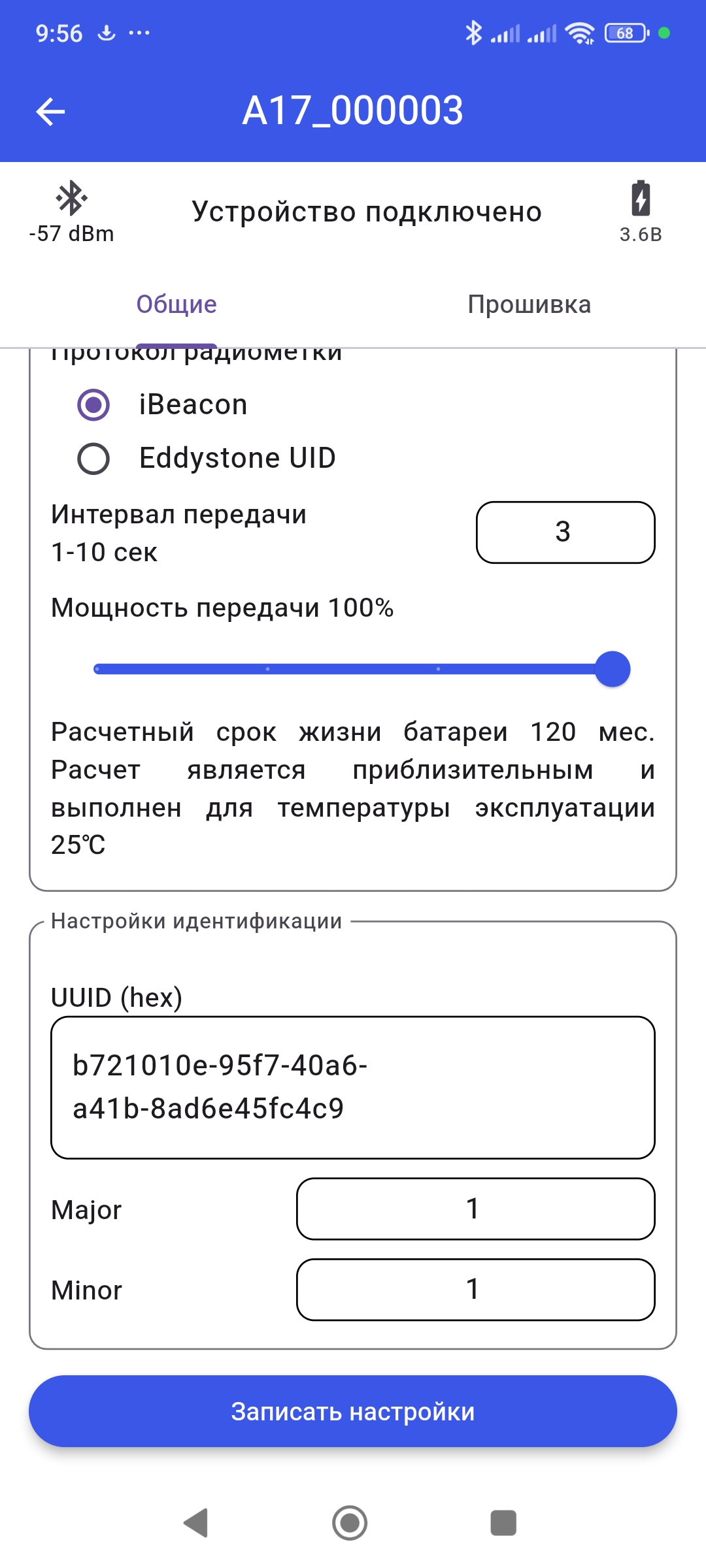

При выбранном протоколе iBeacon:
UUID (16 байт) представлен в шестнадцатеричном формате.
Major – значение от 1 до 65535 (задается пользователем).
Minor – значение от 1 до 65535 (задается пользователем).
При выбранном протоколе Eddystone:
Namespace ID (10 байт) – необходимо задавать в шестнадцатеричном формате.
Instance ID (6 байт) – необходимо задавать в шестнадцатеричном формате.
После внесения изменений требуется нажать кнопку «Записать настройки» внизу страницы.

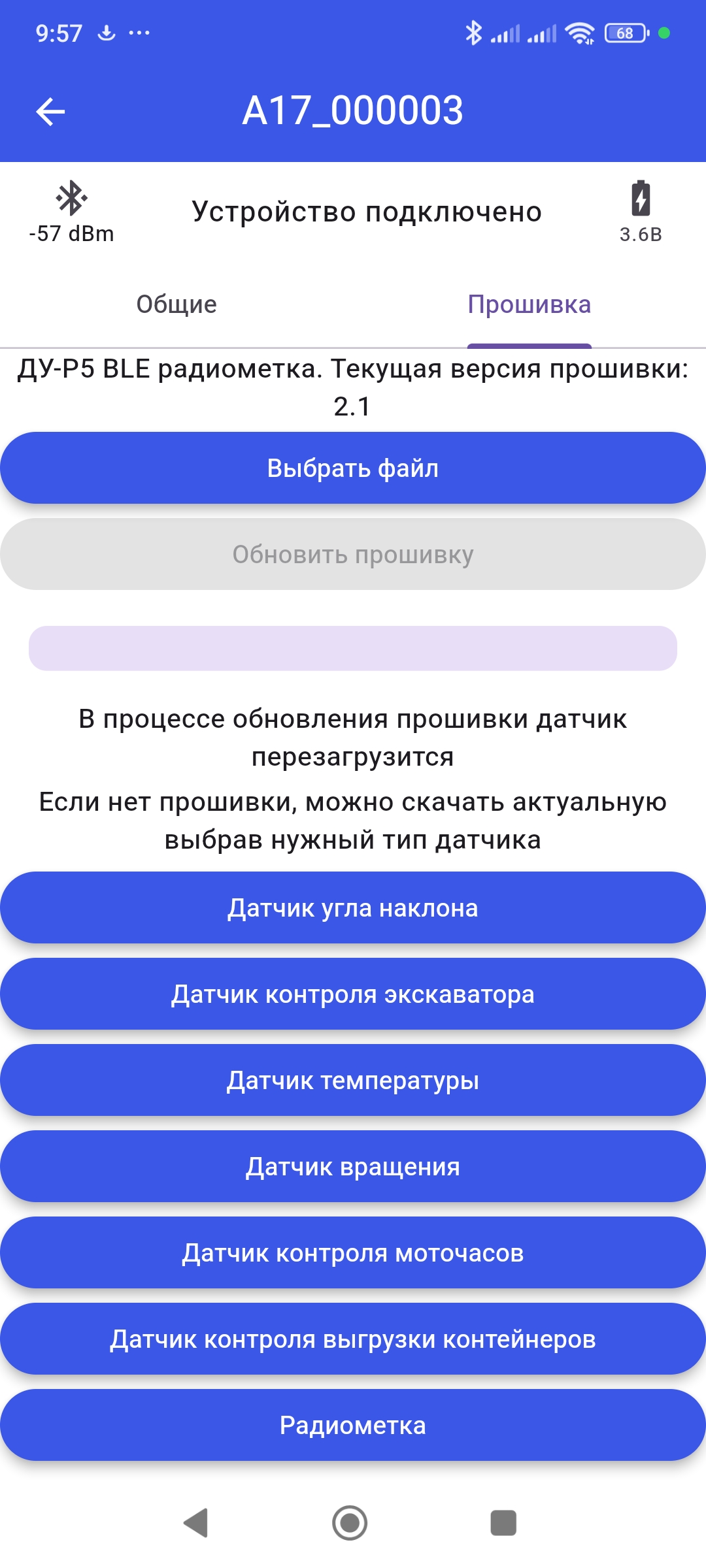

Для перепрограммирования датчика в другой тип или обновления прошивки текущего типа, требуется соответствующий файл прошивки, его можно скачать с сайта avtosensor.ru самостоятельно или воспользоваться кнопкой в приложении. Чтобы прошить устройство, требуется нажать кнопку «Выбрать файл», откроется диспетчер файлов установленный в системе, выберите нужный файл, затем нажмите «Обновить прошивку» и дождитесь окончания процесса.
После перепрограммирования датчика в другой тип необходимо вернуться на начальный экран.
| Блок-схема подключения радиометки на базе ДУ-Р5 BLE к терминалу |
 |
| Блок-схема подключения радиометки на базе ДУ-Р5 BLE к терминалу через ПРС-5 |
 |
Описание протокола передачи данных
Данные передаются по радиоканалу по стандарту Bluetooth Low Energy 4.0. Радиометка поддерживает протоколы iBeacon и Eddystone UID (выбирается в настройках).
Радиометка может передавать данные по RS-485 по протоколу Modbus RTU через приемник радиосигнала ПРС-5 BLE или непосредственно на совместимый терминал.
ПРС-5 BLE поддерживает работу с радиометкой только в режиме iBeacon. Описание настройки ПРС-5 BLE для работы с радиометкой.
Передаваемые данные радиометки на базе ДУ-Р5 через ПРС по протоколу Modbus RTU
Команда Modbus для чтения 0x03.
Формат кадра Modbus: 8-N-1.
Карта регистров:
| Адрес | Описание параметра |
| 0 | UUID iBeacon 16 байт |
| 1 | |
| 2 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | Major |
| 9 | Minor |
| 10 | Мощность сигнала (знаковое значение) |
Старший байт регистра передается первым
При проверке приема/передачи данных от датчика в ПРС необходимо закрывать программу-конфигуратор или мобильное приложение, т.к. они занимают радиоканал датчика.
| Прошивки радиометки на базе Универсального датчика ДУ-Р5 BLE | |
| Версия прошивки | Изменения в прошивке |
| Скачать прошивку durm_r5_ble_v2_2 |
|
| Скачать прошивку durm_r5_ble_v2_1 |
|
