Датчик температуры работает на базе универсального датчика ДУ-Р5 BLE.
Беспроводной датчик температуры предназначен для измерения температуры на поверхности термочувствительного элемента (тепловода).
Измеренную температуру датчик передает по стандарту Bluetooth Low Energy (BLE).
Данные могут передаваться:
– Непосредственно в совместимый терминал по BLE.
– Через приемник ПРС-5 BLE:
– По шине RS485 (протокол LLS или Modbus RTU).
– По частотным выходам. Диапазон частоты: 500-1500 Гц.
– Через дискретные выходы. Дискретный выход будет замыкаться (или размыкаться) при нахождении температуры в заданном диапазоне.
Датчик имеет пломбируемое крепление, исключающее несанкционированное вмешательство в работу датчика.
Настройка датчика осуществляется дистанционно с помощью приложения для смартфона на Android.
При установке датчика температуры в рефрижератор рекомендуем использовать его совместно с приемником радиосигнала ПРС-5 BLE в режиме BLE 5.
|
Прошивки |
| Скачать прошивку беспроводного датчика температуры на базе Универсального датчика ДУ-Р5 BLE |
|
Технические характеристики беспроводного датчика температуры |
|
| Диапазон измеряемых температур | -40…+80 градусов С |
| Точность измеряемой температуры | +/- 1 градус С |
| Расчетное время жизни батареи ДУ-Р5 BLE | 10 лет для BLE 4.0, 5 лет для BLE 5.0 |
|
Настройка Датчика температуры на базе Универсального датчика ДУ-Р5 BLE с помощью приложения для смартфона |

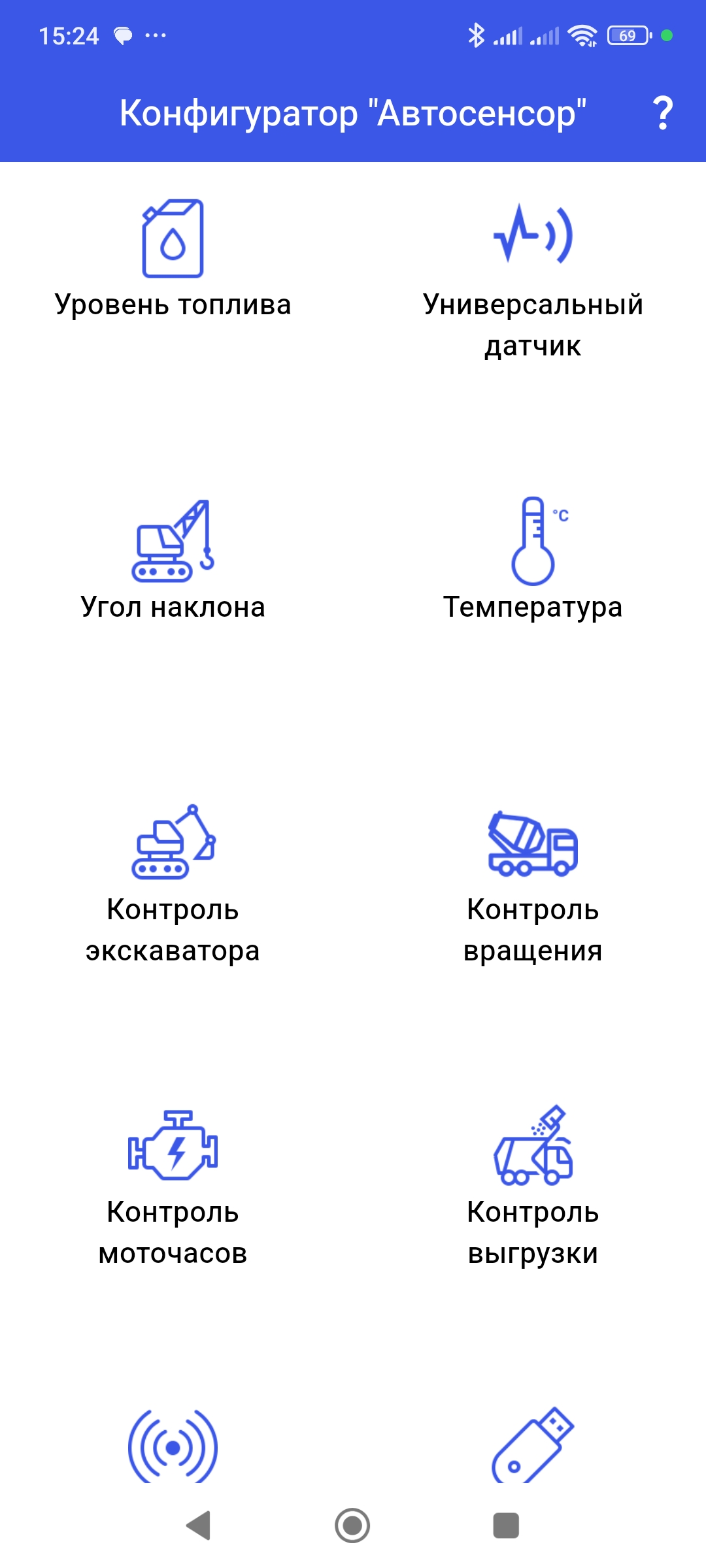

На начальном экране выберете необходимый тип датчика (температура).

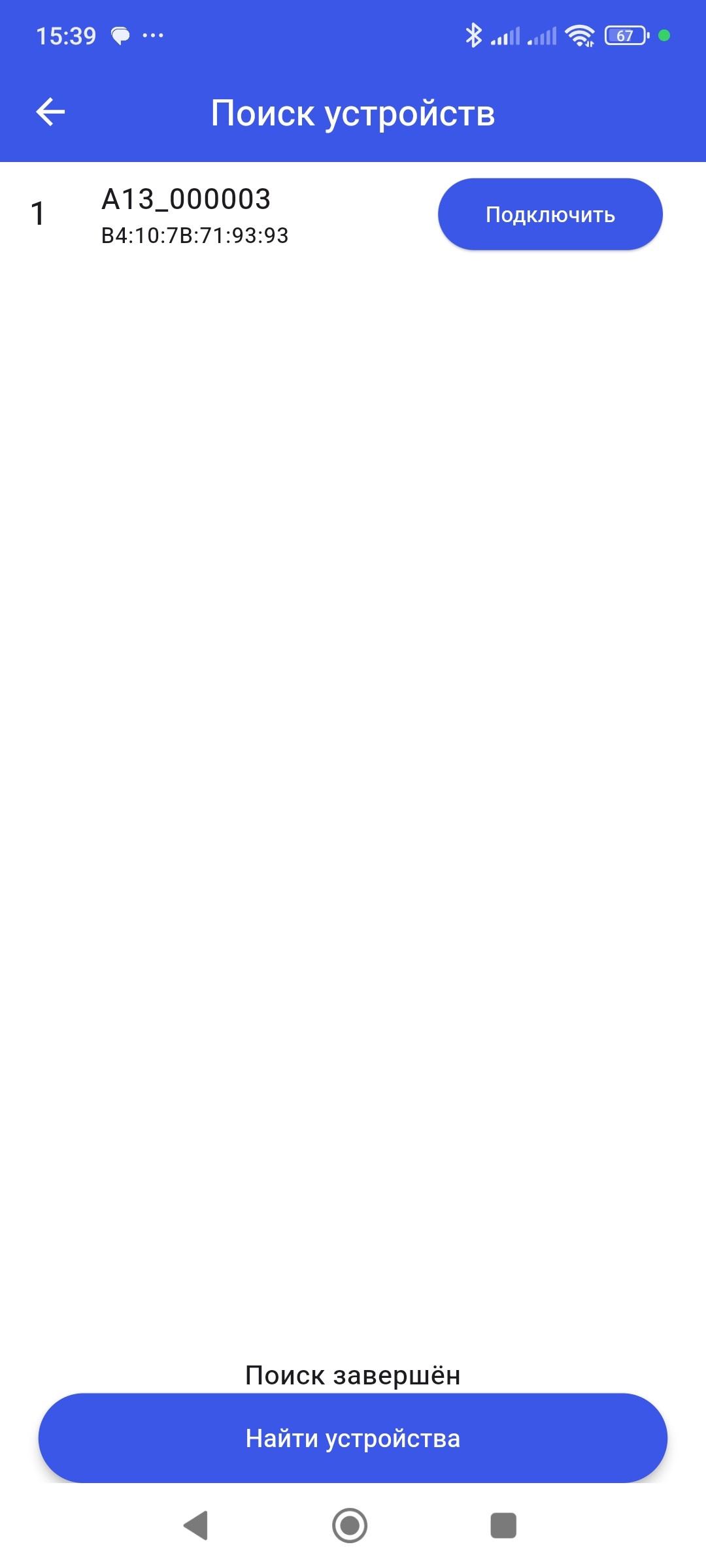

Список обнаруженных устройств. Если в течении 15 секунд не найдено ни одно подходящее устройство, поиск остановится, появится возможность повторить поиск. Для подключения к нужному устройству нажмите соответствующую кнопку «Подключить». Устройства в списке отображаются в виде A13_XXXXXX, где A13 – тип, XXXXXX — серийный номер устройства.

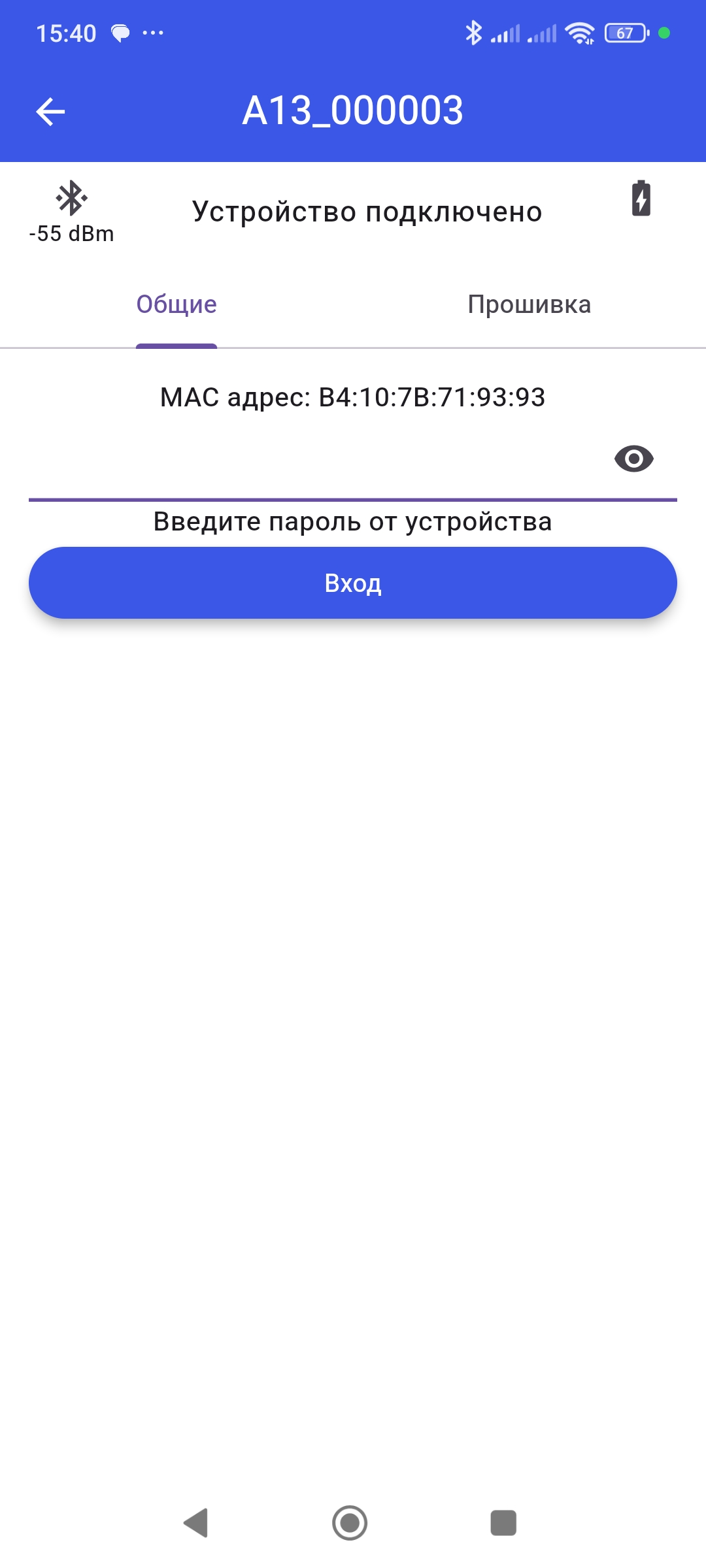

После успешного подключения к устройству, требуется ввести пароль (по умолчанию 777).

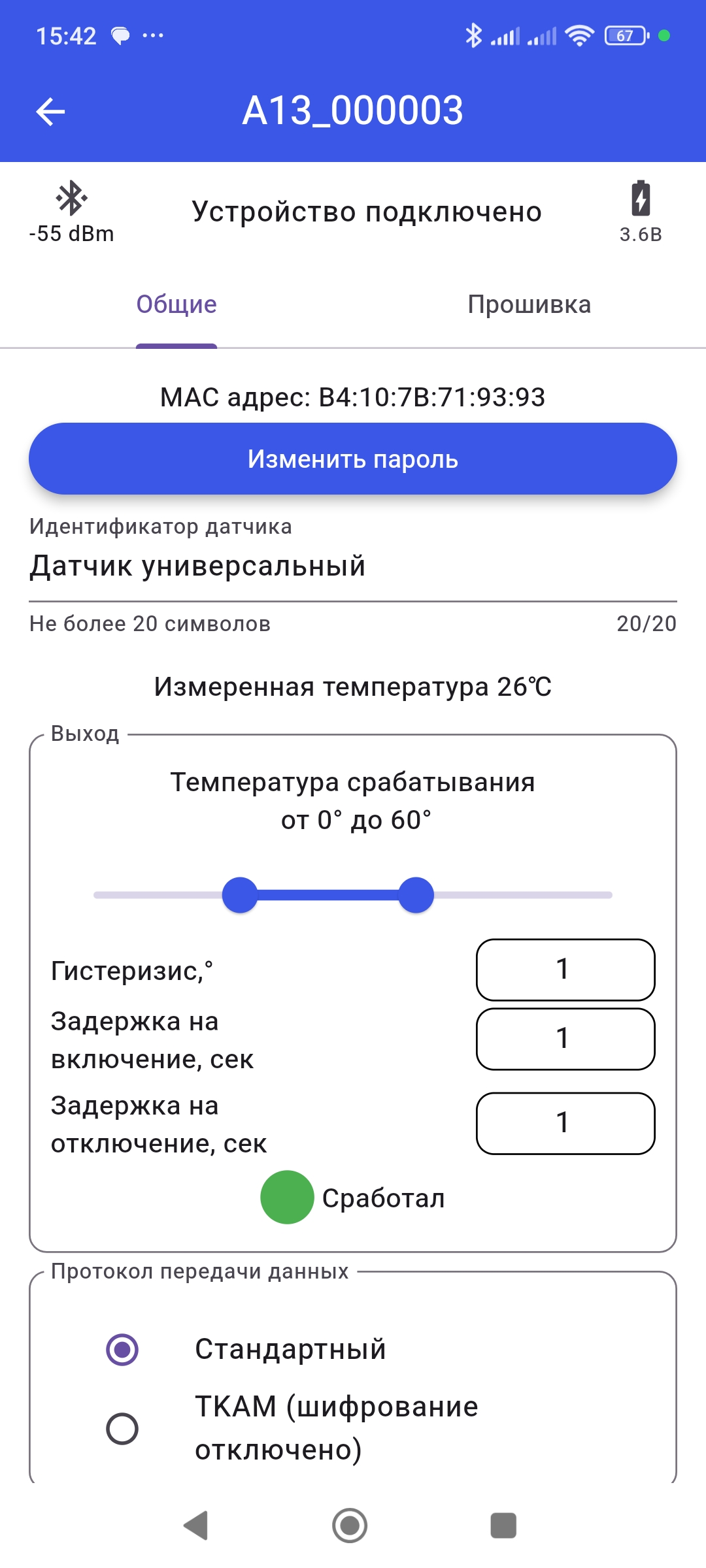

На странице отображены мощность сигнала, статус подключения, уровень заряда батареи. На вкладке «Общие» показаны общие настройки датчика.
Идентификатор датчика – служит для присвоения имени радиодатчику для облегчения его идентификации. Максимальная длинна строки идентификатора датчика составляет 20 символов.
После нажатия на кнопку «Изменить пароль» откроется меню изменения пароля защиты настроек.
Измеренная температура – показывает текущую температуру, измеряемую радиодатчиком.
Диапазон температур – задает температурный диапазон срабатывания выхода датчика.
Гистерезис – задает гистерезис температуры для предотвращения дребезга выхода датчика, при переходе значения температуры через установленную нижнюю и верхнюю границу.
Задержка на включение – задает время в секундах, через которое включится выход при вхождении значения температуры в заданный диапазон.
Задержка на отключение – задает время в секундах, через которое выключится выход после выхода значения температуры из заданного диапазона.

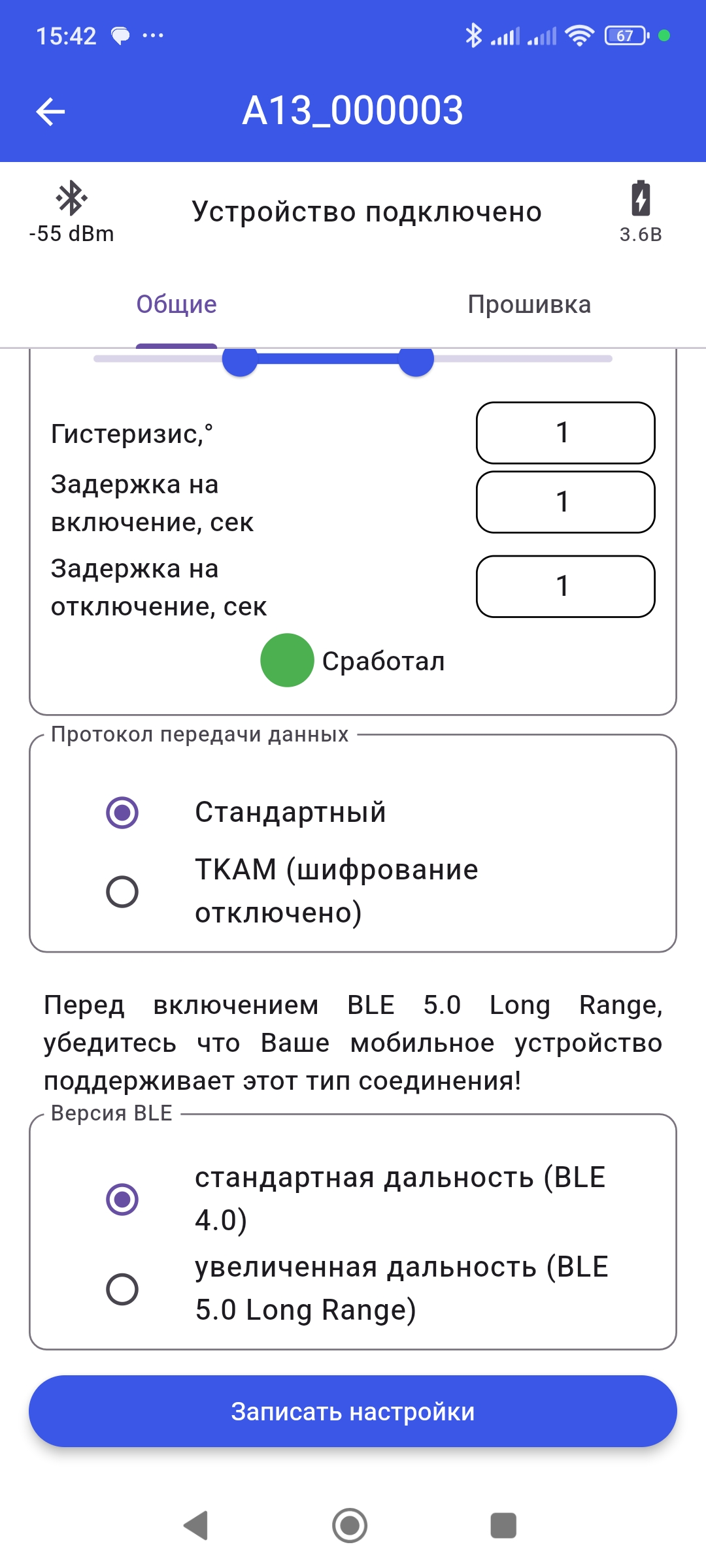

На панели «Версия BLE» можно выбрать версию стандарта Bluetooth Low Energy, на которой будет работать датчик:
BLE 4.0 — стандартная дальность,
BLE 5.0 (Long Range) — увеличенная дальность.
Обратите внимание! Перед включением BLE 5.0 (Long Range) убедитесь, что Ваш смартфон поддерживает эту (или выше) версию BLE Long Range, в противном случае он не сможет обнаружить датчик при поиске.
Обратите внимание! Перед включением BLE 5.0 (Long Range) убедитесь, что устройство, принимающее данные с датчика (ПРС, терминал) поддерживает и настроено на прием данных по BLE Long Range, иначе устройство приема не сможет принимать данные с датчика.
При выборе версии BLE 5.0 датчик при включении передает данные в версии BLE 4.0 в течение 1 минуты.
После внесения изменений требуется нажать кнопку «Записать настройки» внизу страницы.

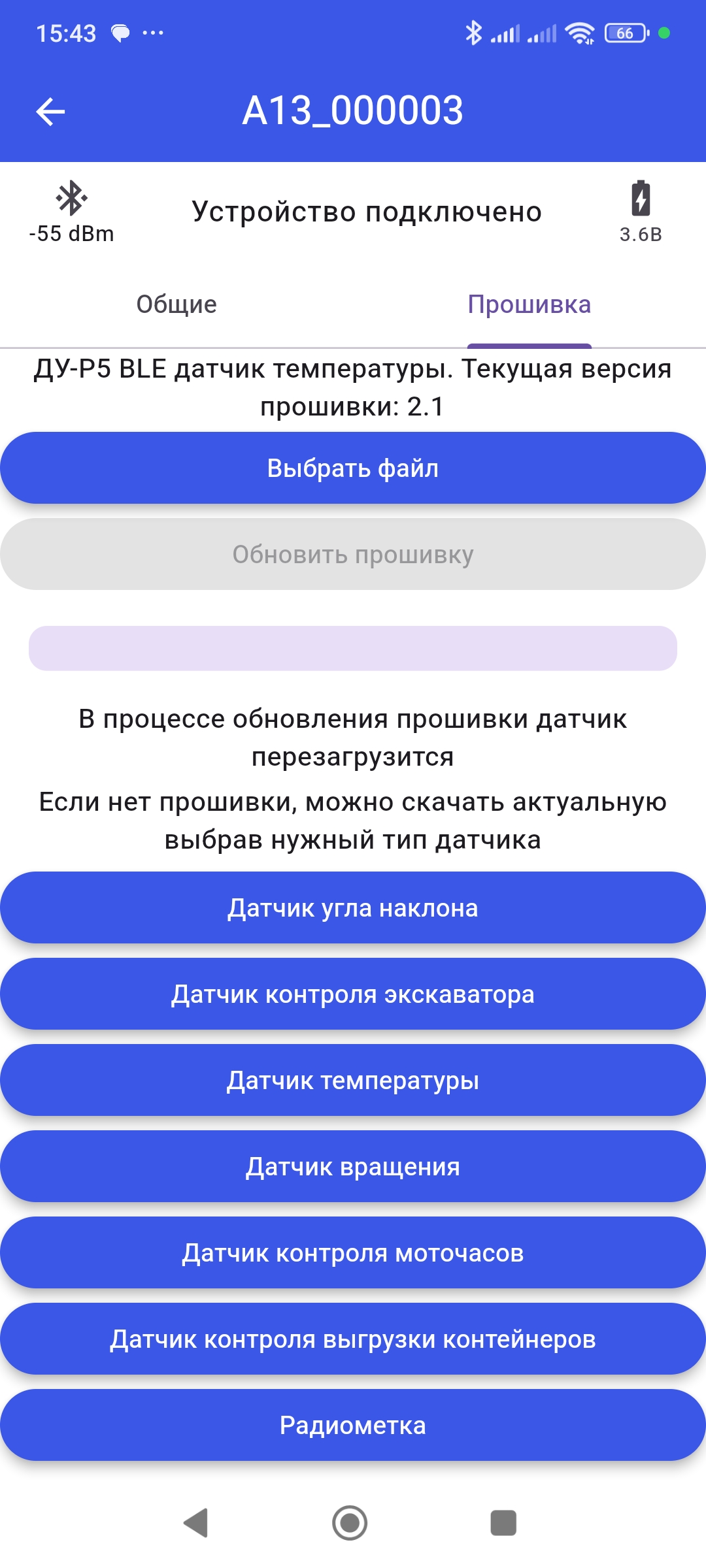

Для перепрограммирования датчика в другой тип или обновления прошивки текущего типа, требуется соответствующий файл прошивки, его можно скачать с сайта avtosensor.ru самостоятельно или воспользоваться кнопкой в приложении. Чтобы прошить устройство, требуется нажать кнопку «Выбрать файл», откроется диспетчер файлов установленный в системе, выберите нужный файл, затем нажмите «Обновить прошивку» и дождитесь окончания процесса.
После перепрограммирования датчика в другой тип необходимо вернуться на начальный экран.
| Блок-схема подключения датчика температуры на базе ДУ-Р5 BLE к терминалу |
 |
| Блок-схема подключения датчика температуры на базе ДУ-Р5 BLE к терминалу через ПРС-5 |
 |
Описание протокола передачи данных
Данные передаются по радиоканалу по стандарту Bluetooth Low Energy. Датчик поддерживает протокол BLE, используемый во всех популярных моделях датчиков BLE, представленных на рынке.
Датчик поддерживает передачу данных по стандартам Bluetooth Low Energy: BLE 4.0 и BLE 5.0 (Coded PHY) (выбирается в настройках датчика). Стандарт BLE 5.0 позволяет значительно увеличить дальность связи датчика и приемного устройства.
Датчик может передавать данные по RS-485 или частотным/дискретным выходам через приемник радиосигнала ПРС-5 BLE или непосредственно на совместимый терминал, который должен поддерживать соответствующую версию BLE. Данные передаются в блоке Advertisement data.
Описание полей блока Advertisement data
| № байта | Описание | Пример |
| 1 | Длина блока данных | 0x02 |
| 2 | Тип блока данных (флаги BLE) | 0x01 |
| 3 | Поле флагов стандарта BLE | 0x06 |
| 4 | Длина блока данных | 0x09 |
| 5 | Тип блока данных (данные производителя) | 0xFF |
| 6 | Зарезервировано | 0x16 |
| 7 | Зарезервировано | 0x0F |
| 8 | Зарезервировано | 0x02 |
| 9 | Температура, °С | 0xFA (250 = 25 °С) |
| 10 | ||
| 11 | Напряжение батарейки | 0x24 (36 = 3,6В) |
| 12 | Зарезервировано | 0x00 |
| 13 | Срабатывание выхода по заданным порогам | 0x01 |
| 14 | Длина блока данных | 0x0B |
| 15 | Тип блока данных (название) | 0x09 |
| 16 | Тип датчика | 0x41 (‘A’) |
| 17 | 0x31 (‘1’) | |
| 18 | 0x33 (‘3’) | |
| 19 | Зарезервировано | 0x5F (‘_’) |
| 20 | Серийный номер | 0x30 (‘0’) |
| 21 | 0x30 (‘0’) | |
| 22 | 0x30 (‘0’) | |
| 23 | 0x30 (‘0’) | |
| 24 | 0x30 (‘0’) | |
| 25 | 0x31 (‘1’) |
При проверке приема/передачи данных от датчика в терминал необходимо закрывать программу-конфигуратор или мобильное приложение, т.к. они занимают радиоканал датчика.
Передаваемые данные Датчика температуры на базе ДУ-Р5 через ПРС
| Передаваемые данные |
RS-485 Протокол LLS |
Дискретный выход | Частотный выход |
| Температура, °С |
Поле топлива: Передается значение от 0 до 200 где: 0 – -100°С 200 – 100 °С Поле температуры: Температура, °С |
Не поддерживается |
500 Гц – -100 °С 1500 Гц – 100°С |
| Напряжение батарейки, В |
Поле топлива: Передается значение напряжения умноженное на 10 (36=3,6В) Поле температуры: Температура, °С |
Не поддерживается |
500 Гц – 0 В 1500 Гц – 1500 Гц – 3,6 В |
| Срабатывание выхода |
Поле топлива: 0 – не сработал 1 – сработал Поле температуры: Температура, °С |
Выход может быть нормально замкнутым или нормально разомкнутым. При срабатывании меняет свое состояние. |
500 Гц – не сработал 1500 Гц – сработал |
| Мощность сигнала |
Поле топлива: Уровень сигнала в дБм + 150 Поле температуры: Температура, °С |
Не поддерживается |
500 Гц – -150 дБм 1500 Гц – +50 дБм |
| Мониторинг батареи и доступности датчика |
Поле топлива: Передает в терминал состояние связи с датчиком и состояние батареи. Передается состояние связи с датчиком и состояние батареи. Будет приходить следующий набор цифр: 10000 означает: 1 – данные поступают от одного датчика. 00 – нет проблем с батарейкой. Если 01 – батарейки осталось на 6 месяцев работы датчика. 00 – датчик находится на связи с приемником. Если 01– датчик потерян приемником. |
Не поддерживается | Не поддерживается |
Протокол Modbus RTU
Команда Modbus для чтения 0x03.
Формат кадра Modbus: 8-N-1.
Карта регистров:
| Адрес | Описание параметра | Единицы |
| 0x00 | Температура (знаковое значение) | 1 °С |
| 0x01 | Напряжение батарейки |
0,1 В Значение напряжения умноженное на 10 (36=3,6В) |
| 0x02 | Срабатывание выхода |
0 – не сработал 1 – сработал |
| 0x03 | Мощность сигнала (знаковое значение) | дБм |
| 0x04 | Мониторинг батареи и доступности датчика | Аналогично протоколу LLS |
Старший байт регистра передается первым
При проверке приема/передачи данных от датчика в ПРС необходимо закрывать программу-конфигуратор или мобильное приложение, т.к. они занимают радиоканал датчика.
