ОБРАТИТЕ ВНИМАНИЕ!
Номера радиометок не нужно прописывать во вкладку ПРС - "Подключенные датчики".
Все номера радиометок принимаются приемником ПРС и передаются в терминал, если в приемнике ПРС включена данная функция.

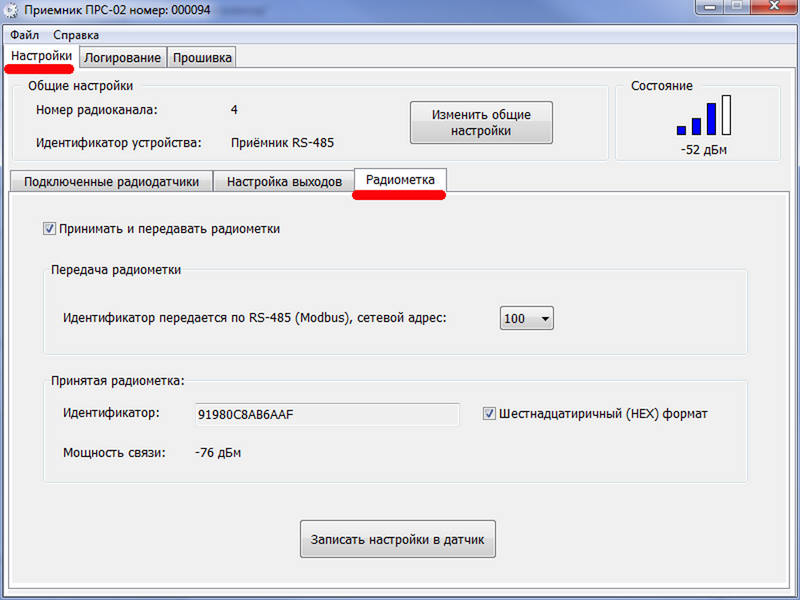

Раздел "Настройки - Радиометка" предназначен для настроек по работе с Радиометками.
•Принимать и передавать радиометки - установите флажок, если хотите, чтобы Приемник принимал и передавал в терминал данные, полученные от Радиометок.
При установке данного флажка - Приемник принимает номера всех радиометок, находящихся в зоне радиовидимости.
Для ограничения приема радиосигнала от соседних Радиометок - используйте настройку Радиометки по ограничению мощности ее передатчика.
•Сетевой адрес Modbus - задает сетевой адрес Modbus шины RS-485.
Команда Modbus для чтения - 0x03
Карта регистров
Адрес |
Описание параметра |
0x00 |
Идентификатор радиометки |
0x01 |
|
0x02 |
|
0x03 |
|
0x04 |
Уровень мощности сигнала, принятый ПРС от радиометки |
0x05 |
Уровень напряжения батареи радиометки (4 градации как в ДУТе) |
Старший байт регистра передается первым
•Принятая радиометка "Идентификатор" - отображает номер, принятой в данный момент, радиометки.
•Принятая радиометка "Шестнадцатиричный (HEX) формат - позволяет переключать в шестнадцатиричный формат отображаемый номер радиометки.
•Принятая радиометка "Мощность связи" - отображает мощность сигнала, принятого от Радиометки.
