Работа с Датчиком контроля выгрузки контейнеров

Датчик Контроля выгрузки контейнеров передает свой идентификатор при перевороте контейнера.

ПРС-02 принимает идентификатор ДВК и передает его в терминал по шине RS-485 (протоколы LLS или Modbus), или замыкает/размыкает дискретный выход "А", в зависимости от настроек.

ОБРАТИТЕ ВНИМАНИЕ!

Номера Датчиков контроля выгрузки контейнеров не нужно прописывать во вкладку ПРС - "Подключенные датчики".

Все номера Датчиков контроля выгрузки контейнеров принимаются приемником ПРС и передаются в терминал, если в приемнике ПРС включена данная функция.

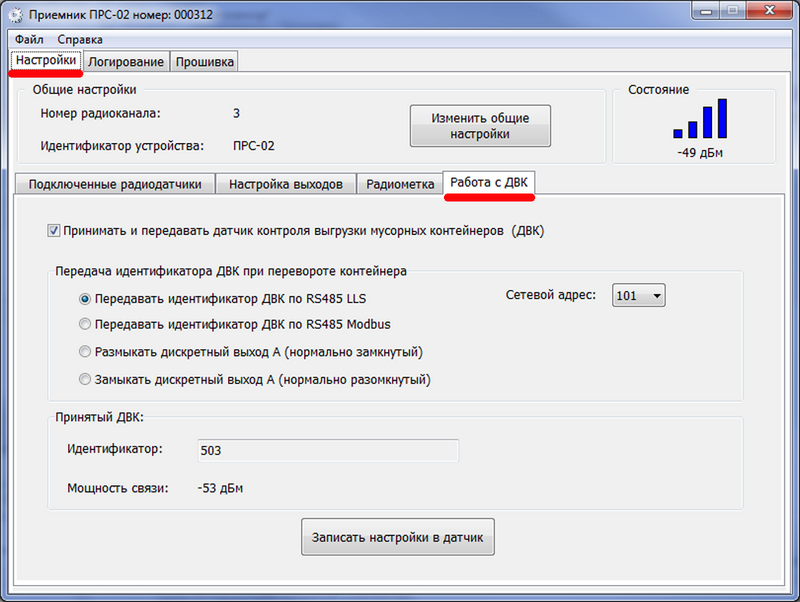

Раздел "Настройки - Работа с ДВК" предназначен для настроек по работе с Датчиками контроля выгрузки контейнеров.

•Принимать и передавать датчик контроля выгрузки мусорных контейнеров (ДВК) - установите флажок, если хотите, чтобы Приемник принимал и передавал в терминал идентификационные номера, полученные от ДВК.
При установке данного флажка - Приемник принимает номера всех ДВК, находящихся в зоне радиовидимости.

•Сетевой адрес - задает сетевой адрес шины RS-485.

•Передавать идентификатор ДВК по RS485 LLS - устанавливает передачу идентификатора ДВК на терминал, по шине RS-485, протокол LLS.
В этом случае, ПРС передает идентификатор ДВК в поле уровня топлива при запросе от терминала на заданный сетевой адрес.
Если в радиусе связи ПРС отсутствуют активные ДВК, в поле уровня топлива передается "0", и в поле температуры передается "0".
Обратите внимание!
- Протокол LLS поддерживает передачу идентификатора ДВК в диапазоне от 1 до 65535 (2 байта), при превышении значения 65535 - ПРС-02 передает  в поле уровня топлива "0", а в поле температуры "-1". В этом случае необходимо установить в настройках ДВК номер идентификатора в пределах от 1 до 65535.
- По протоколу LLS, ПРС передает идентификатор ДВК только по запросу терминала. Передача идентификатора ДВК по инициативе ПРС (периодическая выдача данных) - не поддерживается.

•Передавать идентификатор ДВК по RS485 Modbus - устанавливает передачу идентификатора ДВК на терминал, по шине RS-485, протокол Modbus.

Команда Modbus для чтения 0x03.

Карта регистров

Старший байт регистра передается первым

•Размыкать дискретный выход "А" (нормально-замкнутый) - в этом режиме, дискретный выход "А" приемника радиосигнала (ПРС) разомкнется на все время, в течение которого, ПРС будет принимать от ДВК его идентификационный номер.
При этом выход "B" может быть назначен на передачу параметра с другого датчика в частотном режиме.

•Замыкать дискретный выход "А" (нормально-разомкнутый) - в этом режиме, дискретный выход "А" приемника радиосигнала (ПРС) замкнется на все время, в течение которого, ПРС будет принимать от ДВК его идентификационный номер.
При этом выход "B" может быть назначен на передачу параметра с другого датчика в частотном режиме.

•Принятый ДВК (идентификатор) - отображает идентификационный номер, принятый в данный момент от Датчика Выгрузки Контейнеров (ДВК).

•Принятый ДВК (мощность связи) - отображает мощность сигнала, принятого от ДВК.
