Раздел "Приемник"

Раздел "Приемник" служит для подключения радиодатчиков "Автосенсор" к ДУТ-КВ-02 и настройке передачи данных от этих радиодатчиков в терминал.

Раздел имеет две вкладки: "Подключенные радиодатчики" и "Настройки выходов приемника".

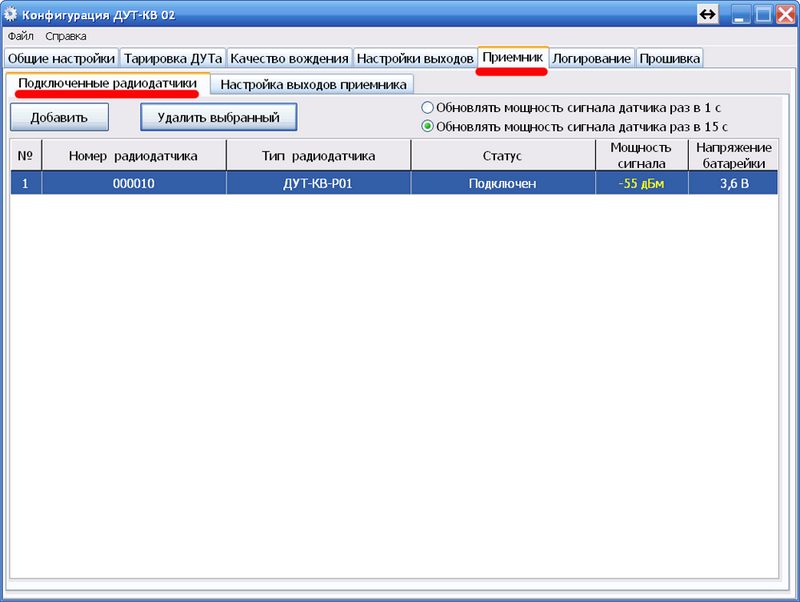

Вкладка "Подключенные радиодатчики"

Разделы таблицы подключенных датчиков.

•№ - порядковый номер радиодатчика. Заполняется автоматически.

•Номер радиодатчика - заводской номер радиодатчика. Вводится пользователем, при добавлении нового радиодатчика.

•Тип радиодатчика - тип, к которому относится подключенный радиодатчик. Заполняется автоматически.

•Статус - статус радиодатчика. Изменяется автоматически. Может иметь два состояния:
- подключен - между радиодатчиком и приемником радиосигнала установлена связь;
- не подключен - между радиодатчиком и приемником радиосигнала связь не установлена.

•Мощность сигнала - информационное значение, показывающее мощность радиосигнала, поступающего от радиодатчика.
Градация качества связи от уровня сигнала:

•Напряжение батареи - информационное значение, показывающее напряжение батареи радиодатчика.
Обратите внимание!
При напряжении 3,15 В, примерное время работы датчика составит 6 месяцев.
При напряжении 3,0 В, датчик перестанет работать, но будет доступен для диагностики на заводе изготовителя.


Добавление радиодатчиков.


ВНИМАНИЕ!
Все подключаемые радиодатчики должны иметь одинаковый номер радиоканала с ДУТ-КВ-02.


Для добавления радиодатчика нажмите кнопку "Добавить". Откроется окно добавления датчика.

Введите номер радиодатчика и нажмите кнопку "Сохранить". Добавленный радиодатчик отобразится в таблице подключенных радиодатчиков.

Удаление радиодатчиков.

Для удаления радиодатчика, выберите в таблице подключенных датчиков строку с удаляемым датчиком. Нажмите кнопку "Удалить выбранный".
Выбранный Вами датчик будет удален.
ВНИМАНИЕ! При удалении датчика, будут удалены все выходы приемника радиосигнала, в которых участвовал удаленный датчик.

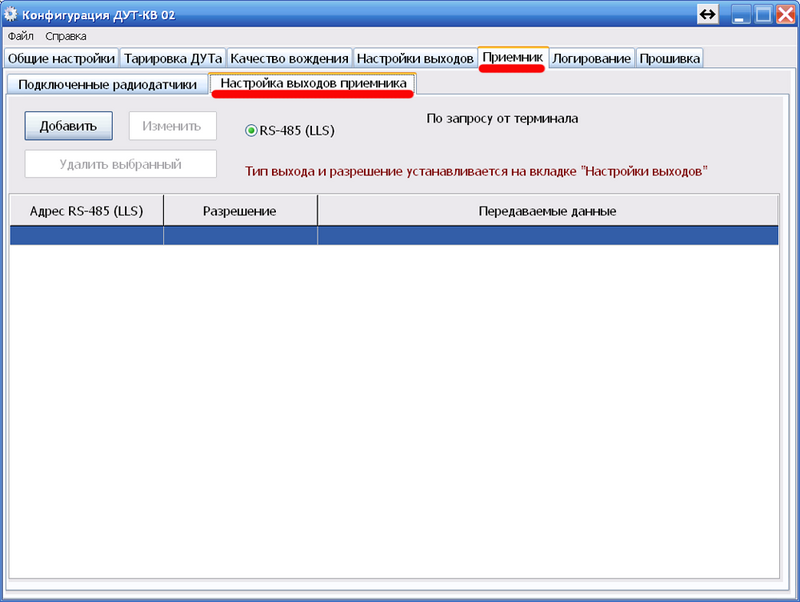

Вкладка "Настройки выходов приемника"

Служит для настройки выходов подключенных радиодатчиков к ДУТ-КВ-02.
Данные от радиодатчиков могут логически обрабатываться (суммироваться, вычисляться среднее значение и т.д.) как между собой, так и с данными датчика ДУТ-КВ-02.

Выбор способа передачи данных в терминал


Для связи приемника радиосигнала с терминалом, может быть выбран один из трех способов связи:

•RS-485 (LLS)

•RS-485 (Modbus)

•Аналог/Частота


ВНИМАНИЕ!
Выбор типа выхода производится в разделе "Настройка выходов".


Настройка выходов приемника датчика ДУТ-КВ-02 аналогична настройкам выхода приемника ПРС-01.
