Служит для настройки выходов приемника радиосигнала ПРС-01.

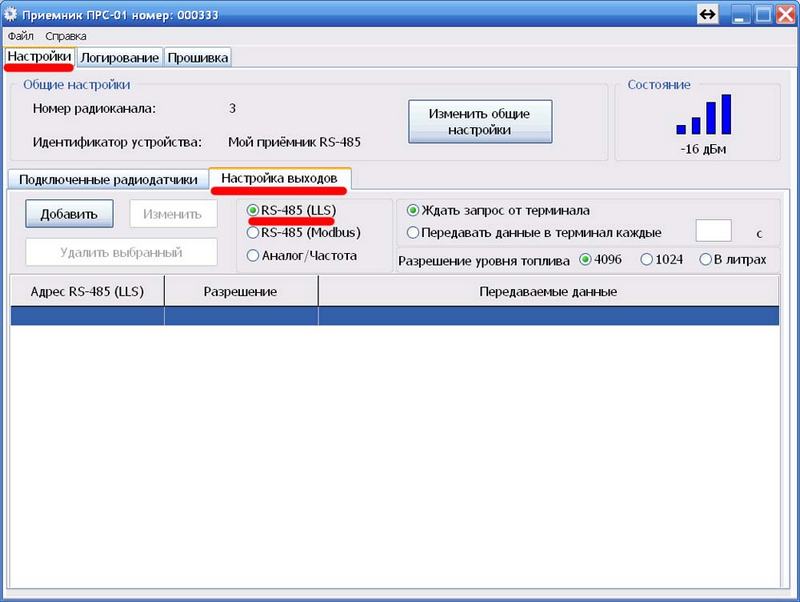

Выбор способа передачи данных в терминал
Для связи приемника радиосигнала с терминалом, может быть выбран один из трех способов связи:
RS-485 (LLS)
ВНИМАНИЕ! Выбор способа связи возможен только при незаполненной таблице передаваемых данных. Для изменения способа связи приемника радиосигнала с терминалом необходимо очистить таблицу передаваемых данных.
RS-485 (LLS) - означает выбор способа связи приемника радиосигнала с терминалом по шине RS-485, протокол LLS.
Этот способ связи имеет параметры:
- Ждать запрос от терминала - наиболее распространенный режим связи приемника радиосигнала с терминалом, когда терминал опрашивает приемник по шине RS-485. Так работает большинство терминалов.
- Передавать данные в терминал каждые ХХ с - режим связи приемника радиосигнала с терминалом, когда приемник передает в терминал данные по шине RS-485, с установленной Вами периодичностью.
- Разрешение уровня топлива - служит для выбора разрешения показаний уровня топлива.
- "4096" - в терминал передается уровень топлива в числах от 0 до 4095, где "0" - пустой бак - 4096 - полный бак;
- "1024" - в терминал передается уровень топлива в числах от 0 до 1023, где "0" - пустой бак - 1023 - полный бак;
- "В литрах" - в терминал передается уровень топлива в литрах от 0 до 4095. Дискретность - 1 литр.
- Адрес LLS - служит для установки адреса LLS.
RS-485 (Modbus) - означает выбор способа связи приемника радиосигнала с терминалом по шине RS-485, протокол Modbus.
Этот способ связи имеет параметры:
- Адрес Modbus - служит для установки адреса Modbus.
- Скорость RS-485 - неизменяемый параметр, который всегда равен 19200 кбит/с.
- Формат кадра Modbus - неизменяемый параметр, который всегда равен 8-N-1.
- Регистр для чтения - неизменяемый параметр, который всегда равен 1 (01 hex).
- Команда Modbus для чтения данных - 0x03.
Аналог/Частота - выбор способа связи приемника радиосигнала с терминалом по аналоговому или частотному входу через преобразователь интерфейса.
Этот способ связи имеет параметры:
- Диапазон изменения выходного напряжения - неизменяемый диапазон, который всегда равен 0,5-4,5 Вольт.
- Диапазон изменения выходной частоты - неизменяемый диапазон, который всегда равен 500-1500 Герц.
- Номер преобразователя - служит для установки номера преобразователя интерфейса.
- Статус - статус подключенного преобразователя интерфейса. Изменяется автоматически. Может иметь два состояния:
- подключен - между преобразователем интерфейса и приемником радиосигнала установлена связь;
- не подключен - между преобразователем интерфейса и приемником радиосигнала связь не установлена.
ВНИМАНИЕ! Добавить данные для передачи в терминал можно только от датчиков, тип которых определен приемником.
Для этого необходимо, чтобы приемник радиосигнала "увидел" датчик по радиоканалу хотя бы один раз.
Если датчик внесен в приемник радиосигнала, но его тип не определен приемником - добавить данные для передачи в терминал от этого датчика будет невозможно!
Добавление передаваемых в терминал данных по шине RS-485 (LLS)
По шине RS-485 (протокол LLS), могут передаваться значения от 0 до 4095. Этот протокол, на сегодняшний день, поддерживает большинство терминалов.
Для приведения в соответствие передаваемых данных с истинными значениями, необходимо в программе терминала заполнить таблицу соответствий (тарировочную таблицу), указав в ней:
* ХХХ - максимальное значение литров в топливном баке, взятое из тарировочной таблице датчика ДУТ-КВ-Р01 Примечание! Вместе с этими данными будет передаваться температура топлива в регистре температуры протокола LLS.
Для уровня топлива, разрешение: "В литрах"
* ХХХ - максимальное значение литров в топливном баке, взятое из тарировочной таблице датчика ДУТ-КВ-Р01 Примечание! Вместе с этими данными будет передаваться температура топлива в регистре температуры протокола LLS.
ВНИМАНИЕ! Температура топлива передается со всеми данными, в регистре температуры протокола LLS.
Для подсчета количества попадания в ямы:
Примечание! Вместе с этими данными будет передаваться температура топлива в регистре температуры протокола LLS.
Для подсчета количества резких ускорений:
Примечание! Вместе с этими данными будет передаваться температура топлива в регистре температуры протокола LLS.
Для подсчета количества резких торможений:
Примечание! Вместе с этими данными будет передаваться температура топлива в регистре температуры протокола LLS.
Для подсчета количества опрокидываний:
Примечание! Вместе с этими данными будет передаваться температура топлива в регистре температуры протокола LLS.
Для вывода значений угла крена:
Примечание! Вместе с этими данными будет передаваться температура топлива в регистре температуры протокола LLS.
Для вывода значений угла тангажа:
Примечание! Вместе с этими данными будет передаваться температура топлива в регистре температуры протокола LLS.
Для вывода значений угла переворота:
|
Примечание! Вместе с этими данными будет передаваться температура топлива в регистре температуры протокола LLS.
Вывод мониторинга батареи и доступности одного или всех датчиков
В терминал будет приходить следующий набор цифр:
Для одиночного датчика 10000 означает:
1- данные поступают от одного датчика.
00 - нет проблем с батарейкой. Если 01 - батарейки осталось на 6 месяцев работы датчика.
00 - датчик находится на связи с приемником. Если 01 - датчик потерян приемником.
Для мониторинга всех датчиков 20000 означает
2- данные поступают от группы датчиков.
00 - нет проблем с батарейкой ни у одного датчика в группе. Если 02 - батарейки осталось на 6 месяцев работы у двух датчиков из группы.
00 - все датчики находятся на связи с приемником. Если 03 - три датчика не на связи с приемником, в этот момент времени.
Примечание! Вместе с этими данными не будет передаваться температура топлива в регистре температуры протокола LLS.
Выберите RS-485 (LLS), как способ связи приемника радиосигнала с терминалом. Нажмите кнопку "Добавить".
Откроется окно добавления передаваемых в терминал данных.
•Установите адрес LLS.
•Выберите тип датчика, данные которых Вы будете передавать в терминал, или оставьте значение "Все".
Тип датчика - это фильтр по типам датчиков. К приемнику радиосигнала можно подключить до 80 радиодатчиков "Автосенсор". Этот фильтр служит для облегчения нахождения нужных данных от выбранного типа датчиков.
При небольшом количестве подключенных к приемнику радиосигнала датчиков можно не использовать фильтр, оставив в нем значение "Все".

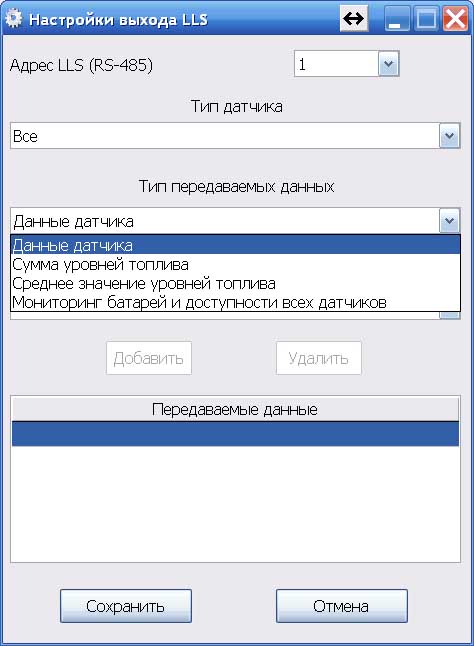

•Выберите тип передаваемых данных. Доступны следующие типы данных:
- Данные датчика - одно любое значение, получаемое приемником радиосигнала от конкретного датчика.
- Сумма уровней топлива - сумма уровней топлива от всех выбранных Вами датчиков.
- Среднее значение уровня топлива - среднее значение уровней топлива от всех выбранных Вами датчиков.
- Мониторинг батареи и доступности всех датчиков - сводный отчет доступности и состояния батареи по всем выбранным датчикам.
Передает в терминал состояние связи с датчиками и состояние батареи всех выбранных датчиков.
В терминал будет приходить следующий набор цифр: 20000
2- данные поступают от группы датчиков.
00 - нет проблем с батарейкой ни у одного датчика в группе. Если 02 - батарейки осталось на 6 месяцев работы у двух датчиков из группы.
00 - все датчики находятся на связи с приемником. Если 03 - три датчика не на связи с приемником, в этот момент времени.
ВНИМАНИЕ! Подробно обо всех данных, которые могут передаваться датчиками, описано здесь.

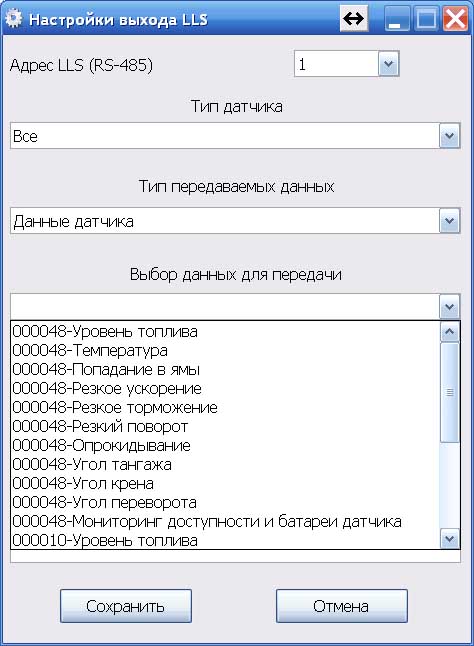

•Выберите данные для передачи. Для передачи в терминал доступны все данные, получаемые от радиодатчиков "Автосенсор".
Каждый тип радиодатчика имеет свой набор данных.
Данные для передачи в терминал, для каждого радиодатчика "Автосенсор", описаны в разделе "Передаваемые данные датчиков по их типам".
•Заполните таблицу "Передаваемые данные", используя кнопки "Добавить" и "Удалить".
•Нажмите кнопку "Сохранить".

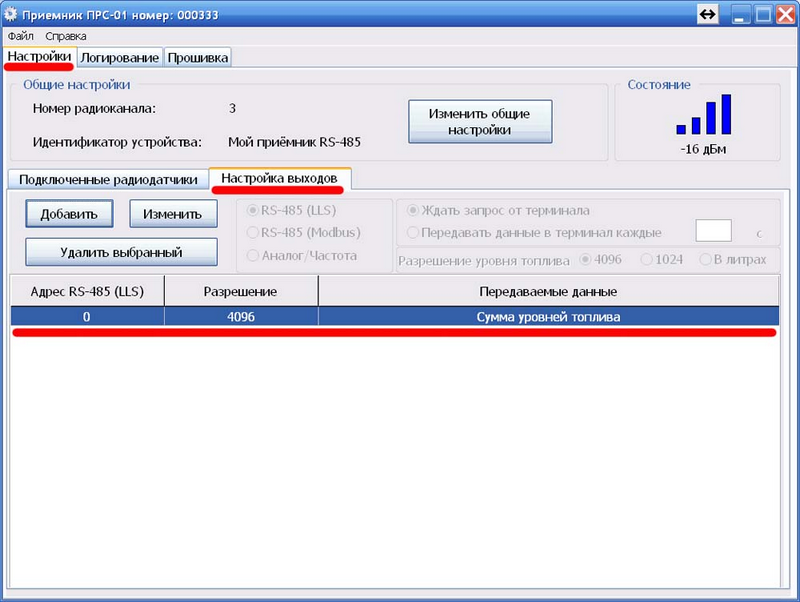

Передаваемые данные будут записаны в приемник радиосигнала, а в таблице передаваемых данных появится соответствующая запись.
Для просмотра или корректировки выбранных передаваемых данных нажмите кнопку "Изменить".
Для удаления выбранных передаваемых данных нажмите кнопку "Удалить".
Для добавления следующих передаваемых данных повторите вышеуказанные действия.
Примечание. Вы можете выбрать до 32 различных данных, передаваемых в терминал по шине RS-485 (LLS).
Добавление передаваемых в терминал данных по шине RS-485 (Modbus)
По шине RS-485 (протокол Modbus) передаются истинные измеренные значения, а именно (на примере датчика ДУТ-КВ-Р01):
Для значений уровня топлива - значения в литрах: от 0 до максимального объема топливного бака, указанное в тарировочной таблице датчика.
Уровень топлива в терминал будет передаваться в литрах, с разрешением 0,1 литр для баков, объемом менее 6500 литров и с разрешением в 1 литр для баков, объемом больше или равным 6500 литров.
Для подсчета количества попадания в ямы - количество попадания в ямы от 0 до 1023 шт.
Для подсчета количества резких ускорений - количество резких ускорений от 0 до 1023 шт.
Для подсчета количества резких торможений - количество резких ускорений от 0 до 1023 шт.
Для подсчета количества опрокидываний - количество опрокидываний от 0 до 1023 шт.
Для значений угла крена - угол крена в градусах от 0 до 180 градусов.
Для значений угла тангажа - угол тангажа в градусах от 0 до 180 градусов.
Для значений угла переворота - угол переворота в градусах от 0 до 180 градусов.
Мониторинг батареи и доступности одного или всех датчиков -
В терминал будет приходить следующий набор цифр:
Для одиночного датчика 10000 означает:
1- данные поступают от одного датчика.
00 - нет проблем с батарейкой. Если 01 - батарейки осталось на 6 месяцев работы датчика.
00 - датчик находится на связи с приемником. Если 01 - датчик потерян приемником.
Для мониторинга всех датчиков 20000 означает
2- данные поступают от группы датчиков.
00 - нет проблем с батарейкой ни у одного датчика в группе. Если 02 - батарейки осталось на 6 месяцев работы у двух датчиков из группы.
00 - все датчики находятся на связи с приемником. Если 03 - три датчика не на связи с приемником, в этот момент времени.
Выберите RS-485 (Modbus), как способ связи приемника радиосигнала с терминалом. Нажмите кнопку "Добавить".

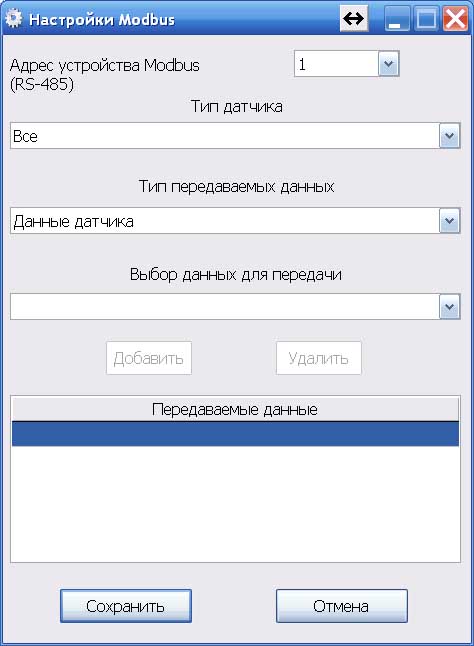

Откроется окно добавления передаваемых в терминал данных.
Действия по добавлению передаваемых данных, аналогичны действиям для шины RS-485 (LLS).
Нажмите кнопку "Сохранить".

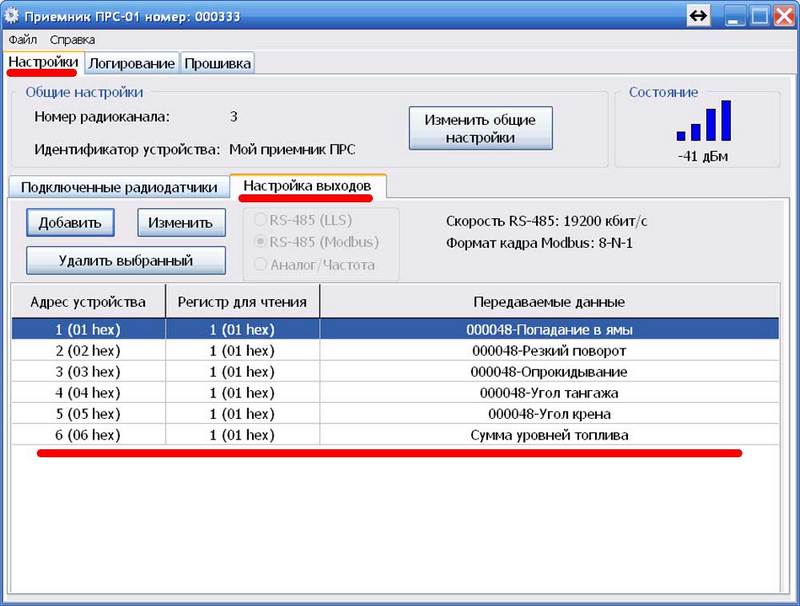

Передаваемые данные будут записаны в приемник радиосигнала, а в таблице передаваемых данных появится соответствующая запись.
Команда Modbus для чтения данных - 0x03.
Для просмотра или корректировки выбранных передаваемых данных нажмите кнопку "Изменить".
Для удаления выбранных передаваемых данных нажмите кнопку "Удалить".
Для добавления следующих передаваемых данных повторите вышеуказанные действия.
Примечание. Вы можете выбрать до 32 различных данных, передаваемых в терминал по шине RS-485 (Modbus).
Добавление передаваемых в терминал данных по Аналоговому/Частотному выходу
ВНИМАНИЕ! По Аналоговому/Частотному выходу нельзя передавать "Мониторинг батареи и доступности датчиков"
На Аналоговом/Частотном выходе выдаются значения, соответствующие (на примере датчика ДУТ-КВ-Р01):
Для уровня топлива:
Аналоговый выход: 0.5 В = 0 литров; 4,5 В = ХХХ литров*
Частотный выход: 500 Гц = 0 литров; 1500 Гц = ХХХ литров*
* ХХХ - максимальное значение литров в топливном баке, взятое из тарировочной таблице датчика ДУТ-КВ-Р01
Для вывода температуры:
Аналоговый выход: 0.5 В = -100 градусов; 4,5 В = +100 градусов
Частотный выход: 500 Гц = -100 градусов; 1500 Гц = +100 градусов
Для подсчета количества попадания в ямы:
Аналоговый выход: 0.5 В = 0 шт; 4,5 В = 1023 шт
Частотный выход: 500 Гц = 0 шт; 1500 Гц = 1023 шт
Для подсчета количества резких ускорений:
Аналоговый выход: 0.5 В = 0 шт; 4,5 В = 1023 шт
Частотный выход: 500 Гц = 0 шт; 1500 Гц = 1023 шт
Для подсчета количества резких торможений:
Аналоговый выход: 0.5 В = 0 шт; 4,5 В = 1023 шт
Частотный выход: 500 Гц = 0 шт; 1500 Гц = 1023 шт
Для подсчета количества опрокидываний:
Аналоговый выход: 0.5 В = 0 шт; 4,5 В = 1023 шт
Частотный выход: 500 Гц = 0 шт; 1500 Гц = 1023 шт
Для вывода значений угла крена:
Аналоговый выход: 0.5 В = 0 градусов; 4,5 В = 180 градусов
Частотный выход: 500 Гц = 0 градусов; 1500 Гц = 180 градусов
Для вывода значений угла тангажа:
Аналоговый выход: 0.5 В = 0 градусов; 4,5 В = 180 градусов
Частотный выход: 500 Гц = 0 градусов; 1500 Гц = 180 градусов
Для вывода значений угла переворота:
Аналоговый выход: 0.5 В = 0 градусов; 4,5 В = 180 градусов
Частотный выход: 500 Гц = 0 градусов; 1500 Гц = 180 градусов
Выберите "Аналог/Частота", как способ связи приемника радиосигнала с терминалом. Нажмите кнопку "Добавить".

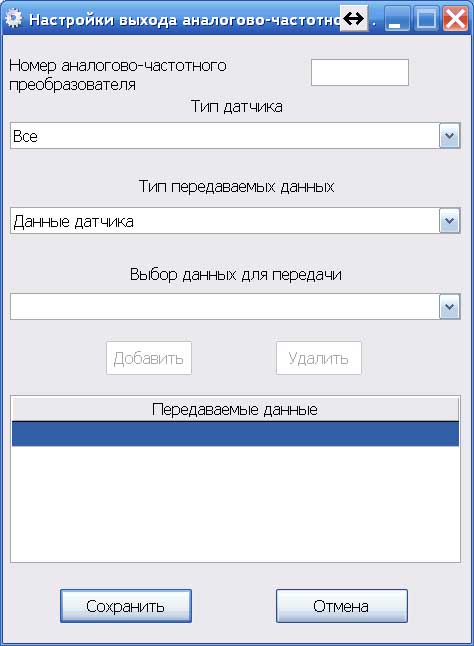

Откроется окно добавления передаваемых в терминал данных.
Действия по добавлению передаваемых данных, аналогичны действиям для шины RS-485 (LLS), только вместо адреса, Вы указываете номер аналогово-частотного преобразователя, подключенного к приемнику радиосигнала по шине RS-485.
Нажмите кнопку "Сохранить".

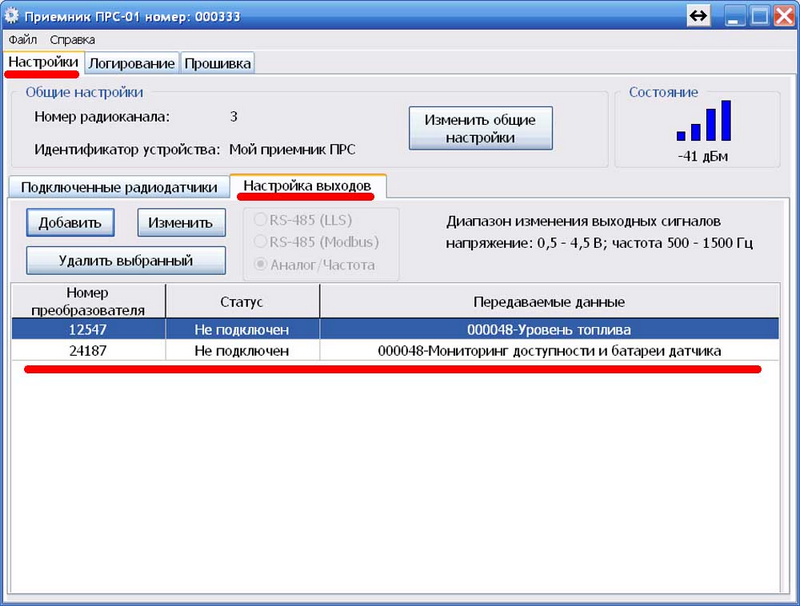

Передаваемые данные будут записаны в приемник радиосигнала, а в таблице передаваемых данных появится соответствующая запись.
Для просмотра или корректировки выбранных передаваемых данных нажмите кнопку "Изменить".
Для удаления выбранных передаваемых данных нажмите кнопку "Удалить".
Для добавления следующих передаваемых данных повторите вышеуказанные действия.
Примечание. Вы можете выбрать до 32 различных данных, передаваемых в терминал через преобразователи интерфейса, подключенных к приемнику радиосигнала по шине RS-485.
