Раздел "Общие настройки"

V.18.1.0
Top  Previous  Next

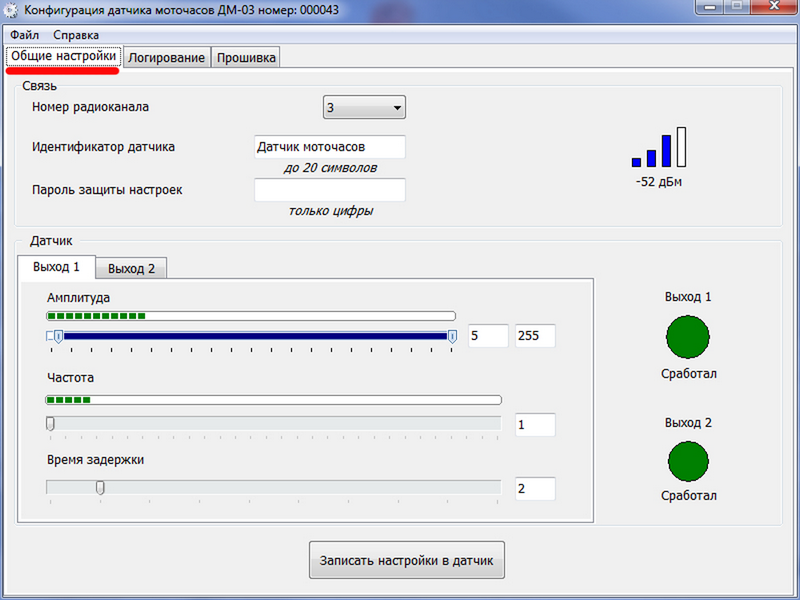

Панель раздела "Общие настройки" имеет следующие настройки:



103_2_1



Номер радиоканала датчика - служит для назначения датчику канала радиосвязи. Все устройства, имеющие связь с датчиком, должны иметь такой же номер радиоканала. Всего доступно 16 радиоканалов.
Внимание! По умолчанию, канал радиосвязи соответствует последней цифре в номере радиодатчика.
Например:
000157 - Радиоканал № 7.
001499 - Радиоканал № 9.
000250 - Радиоканал № 10.

Идентификатор датчика - служит для присвоения имени радиодатчику для облегчения его идентификации.
Например: "КаМАЗ х277ах".
Максимальная длинна строки идентификатора датчика составляет 20 символов.

Пароль защиты настроек - служит для защиты настроек датчика. По умолчанию, пароль защиты настроек равен "777".
Пароль может состоять только из цифр.
Внимание! Будьте внимательны при смене пароля. Обязательно запишите новый пароль. Если Вы забудете новый пароль или допустите ошибку при его вводе, Вы не сможете, в дальнейшем, войти в настройки датчика.

ВНИМАНИЕ! Для использования датчиком измененных значений необходимо нажать кнопку "Записать настройки в датчик".

Панель "Мощность радиосигнала" раздела "Общие настройки" имеет следующую информацию:

103_2_2


Уровень радиосигнала - информационное значение, показывающее мощность радиосигнала, поступающего от радиодатчика.
Градация качества связи от уровня сигнала:

Уровень сигнала

Качество связи

до -89 дБм

связь устойчивая

от -90 дБм до -96 дБм

связь работоспособная

ниже -96 дБм

связь не работоспособная

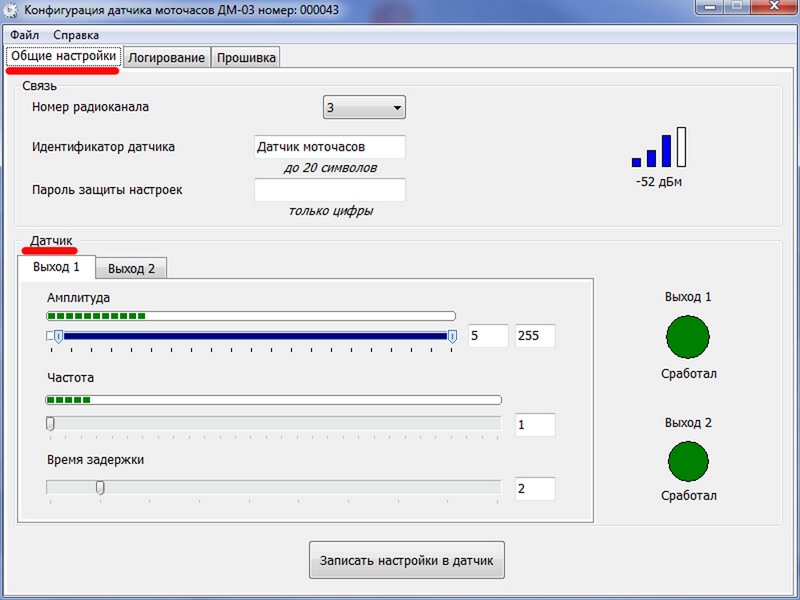

Панель "Датчик" раздела "Общие настройки" имеет следующие настройки:



103_2_3



Амплитуда - вилка значений, определяющая диапазон амплитуды вибрации (между верхней и нижней границами) в котором будет срабатывать датчик.
ВНИМАНИЕ! При каждом изменении значения "Амплитуда" необходимо нажимать кнопку "Записать настройки в датчик" для того, чтобы установленное значение использовалось датчиком.

Частота - значение, определяющее частоту импульсов, амплитуда которых попадает в заданный диапазон "Амплитуда". Чем выше установлено это значение, тем выше должна быть частота вибрации двигателя, при которой сработает датчик..

ВНИМАНИЕ! При каждом изменении значения "Частота" необходимо нажимать кнопку "Записать настройки в датчик" для того, чтобы установленное значение использовалось датчиком.

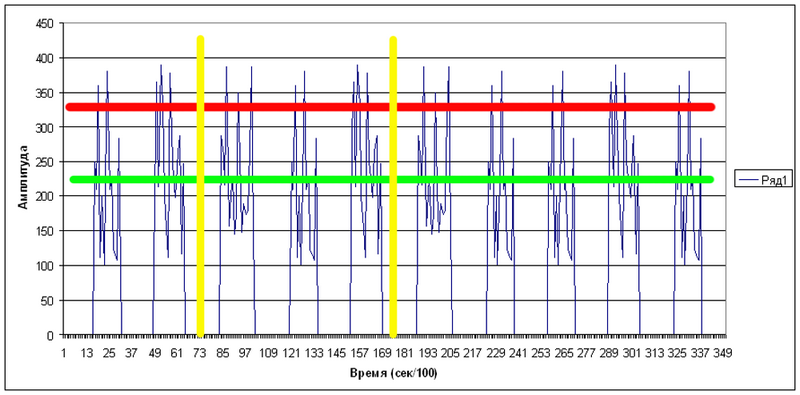

Пояснение алгоритма работы датчика на графике:

- Линии синего цвета - амплитуда, возникающая при работе двигателя.

- Линия зеленого цвета - нижняя граница порога срабатывания датчика.

- Линия красного цвета - верхняя граница порога срабатывания датчика.

- Линии желтого цвета - времянной интервал в одну секунду.

Датчик сработает в случае, если количество линий амплитуды между нижней и верхней границами за одну секунду (между вертикальными желтыми полосками), превысит установленное значение частоты.



103_2_4





Время задержки - значение в секундах, определяющее время задержки включения датчика при начале работы двигателя и время отключения датчика при завершении работы двигателя.

ВНИМАНИЕ! При каждом изменении значения "Время задержки" необходимо нажимать кнопку "Записать настройки в датчик" для того, чтобы установленное значение использовалось датчиком.



Настройка датчика контроля моточасов.



1.Установите датчик, согласно инструкции по установке датчика ДМ-03.

2.Выберите вкладку "Выход 1".

3.Запустите двигатель и задайте необходимые обороты, при которых должен сработать датчик контроля моточасов.

4.Изменяя параметры "Амплитуда" и "Частота", добейтесь срабатывание датчика. О срабатывании датчика сигнализирует зеленая лампочка на панели конфигуратора и надпись "Сработал".

5.Заглушите двигатель. Через установленное время задержки должна загореться красная лампочка на панели конфигуратора и измениться надпись на "Не работает".

6.Повторите пункт № 3 и убедитесь в стабильности работы датчика.

7.При необходимости, аналогичным образом настройте "Выход 2".

Датчик готов к работе.
