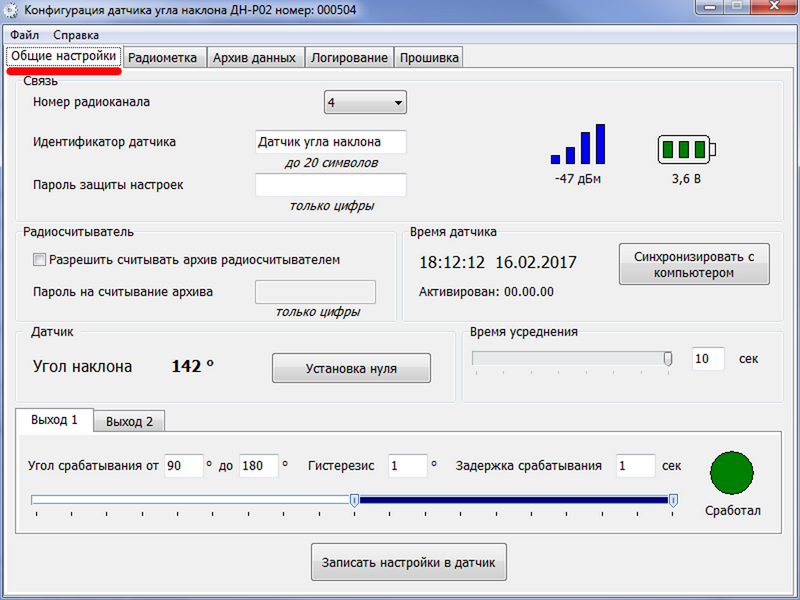

Панель раздела "Общие настройки" имеет следующие настройки:
•Номер радиоканала датчика - служит для назначения датчику канала радиосвязи. Все устройства, имеющие связь с датчиком, должны иметь такой же номер радиоканала. Всего доступно 16 радиоканалов.
Внимание! По умолчанию, канал радиосвязи соответствует последней цифре в номере радиодатчика.
Например:
000157 - Радиоканал № 7.
001499 - Радиоканал № 9.
000250 - Радиоканал № 10.
•Идентификатор датчика - служит для присвоения имени радиодатчику для облегчения его идентификации.
Например: "КаМАЗ х277ах".
Максимальная длинна строки идентификатора датчика составляет 20 символов.
•Пароль защиты настроек - служит для защиты настроек датчика. По умолчанию, пароль защиты настроек равен "777".
Пароль может состоять только из цифр.
Внимание! Будьте внимательны при смене пароля. Обязательно запишите новый пароль. Если Вы забудете новый пароль или допустите ошибку при его вводе, Вы не сможете, в дальнейшем, войти в настройки датчика.
•ВНИМАНИЕ! Для использования датчиком измененных значений необходимо нажать кнопку "Записать настройки в датчик".
Панель "Мощность радиосигнала" раздела "Общие настройки" имеет следующую информацию:
•Уровень радиосигнала - информационное значение, показывающее мощность радиосигнала, поступающего от радиодатчика.
Градация качества связи от уровня сигнала:
Уровень сигнала |
Качество связи |
до -89 дБм |
связь устойчивая |
от -90 дБм до -96 дБм |
связь работоспособная |
ниже -96 дБм |
связь не работоспособная |
Панель "Радиосчитыватель" имеет следующие настройки:
•Разрешить считывать архив радиосчитывателем - разрешает или запрещает считывать архив USB-Радиосчитывателем.
ВНИМАНИЕ! Данная установка не влияет на возможность считывать архив USB-Радиопрограмматором.
•Пароль на считывание архива - задается пароль для считывания архива USB-Радиосчитывателем.
•ВНИМАНИЕ! Для считывания архива USB-Радиопрограмматором, пароль не требуется.

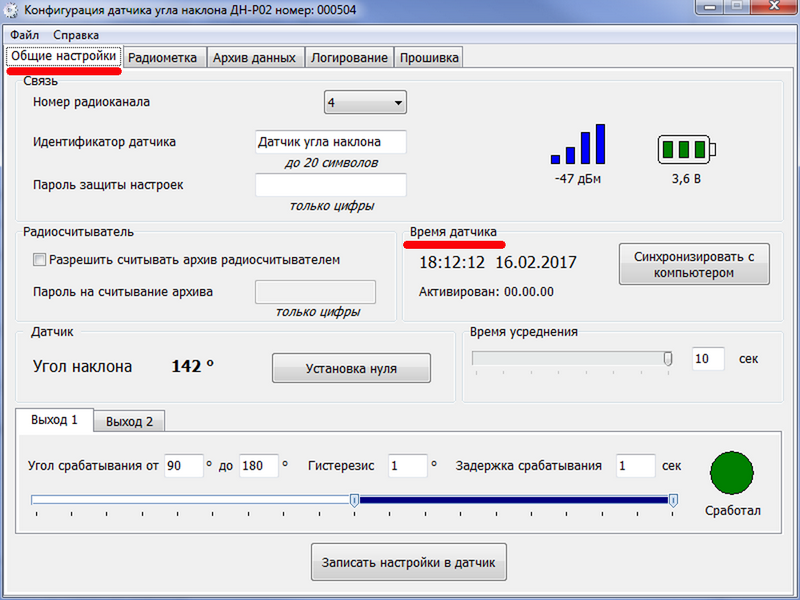

Панель "Время датчика" имеет следующие настройки:
•Синхронизировать с компьютером - при нажатии этой кнопки происходит синхронизация времени и даты внутренних часов Датчика с временем компьютера.
Панель "Датчик" имеет следующие настройки:
•Установка нуля - кнопка служит для приведения отображаемого угла датчика к нулевому значению. После установки нуля, измеряемый угол наклона вычисляется от установленного нулевого значения.
•Время усреднения - время, в течение которого производится усреднение измеренных значений углов наклона. Датчик производит измерение угла наклона 1 раз в секунду.
•Вкладки "Выход 1" и "Выход 2" - две независимые вкладки для конфигурирования выходов датчика.
•Угол срабатывания - диапазон значений угла наклона, при котором срабатывает выход датчика.
ВНИМАНИЕ! При изменении настроек, необходимо нажимать кнопку "Записать настройки в датчик" для того, чтобы установленное значение использовалось датчиком.
Настройка датчика контроля угла наклона.
1.Установите и подключите датчик ДН-Р02М, согласно инструкции по установке датчика.
2.Для удобства восприятия вычислений - установите нулевой угол датчика, нажав кнопку "Установка нуля".
3.Установите контролируемый механизм в положение, при котором должен срабатывать датчик угла наклона.
4.Установите нужный диапазон угла срабатывания датчика.
5.Убедитесь в стабильности работы датчика.
6.При необходимости, аналогичным образом настройте "Выход 2".
Датчик готов к работе.
