Раздел "Общие настройки"

Раздел "Общие настройки"

•Номер радиоканала детектора - служит для назначения детектору канала радиосвязи. Все устройства, имеющие связь с детектором, должны иметь такой же номер радиоканала. Всего доступно 16 радиоканалов.
Внимание! По умолчанию, канал радиосвязи соответствует последней цифре в номере детектора.
Например:
000157 - Радиоканал № 7.
001499 - Радиоканал № 9.
000250 - Радиоканал № 10.

•Идентификатор датчика - служит для присвоения имени детектору для облегчения его идентификации.
Например: "КаМАЗ х277ах".
Максимальная длинна строки идентификатора составляет 20 символов.

•Пароль защиты настроек - служит для защиты настроек детектора. По умолчанию, пароль защиты настроек равен "777".
Пароль может состоять только из цифр.
Внимание! Будьте внимательны при смене пароля. Обязательно запишите новый пароль. Если Вы забудете новый пароль или допустите ошибку при его вводе, Вы не сможете, в дальнейшем, войти в настройки детектора.

•ВНИМАНИЕ! Для использования детектором измененных значений необходимо нажать кнопку "Записать настройки в датчик".

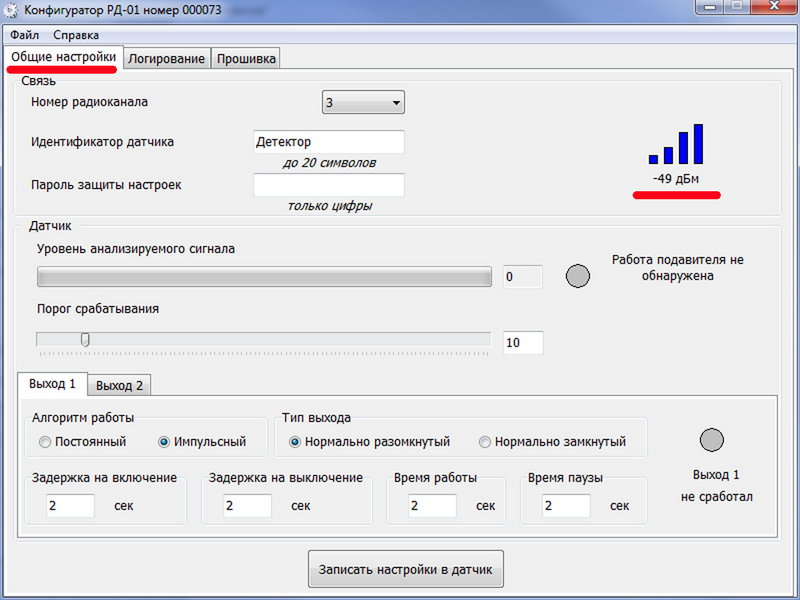

Панель "Мощность радиосигнала" раздел "Общие настройки"




•Уровень радиосигнала - информационное значение, показывающее мощность радиосигнала, поступающего от детектора.
Градация качества связи от уровня сигнала:

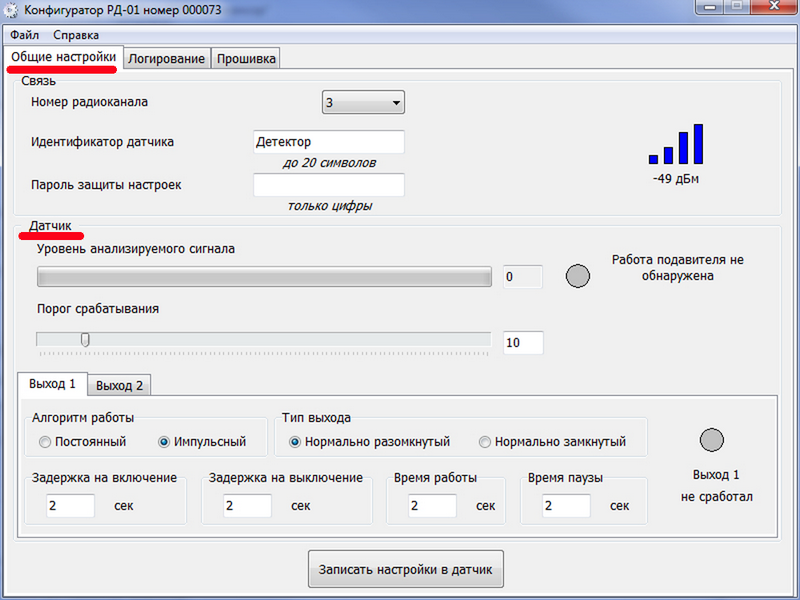

Панель "Датчик" раздел "Общие настройки"

•Уровень анализируемого сигнала - показывает уровень сигнала в эфире, способного подавить прием сигнала от GPS/GLONASS спутников.

•Порог срабатывания - задает порог срабатывания детектора.

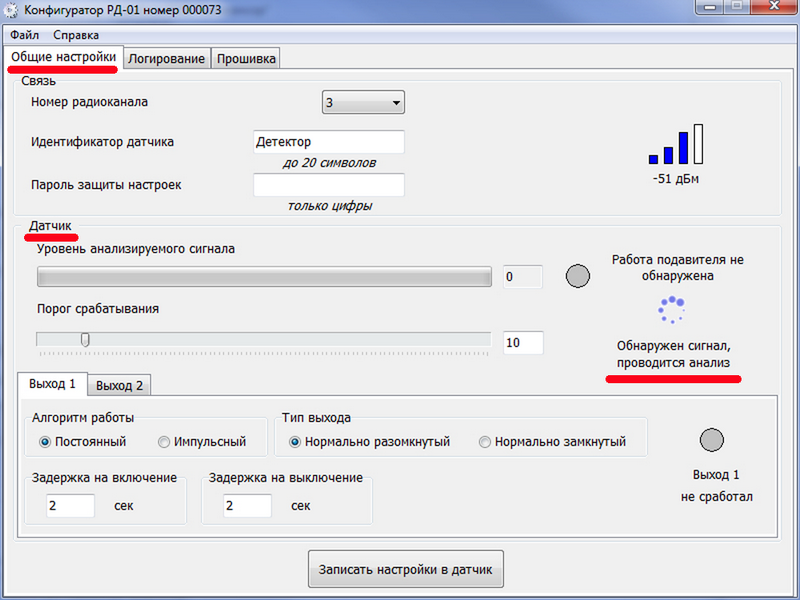

Индикатор анализа обнаруженного сигнала. Панель "Датчик" раздел "Общие настройки"

•Индикатор анализа обнаруженного сигнала - появляется в момент анализа обнаруженного в эфире сигнала, схожего с работой GPS/GLONASS подавителя.

Панель "Выходы". Раздел "Общие настройки".

•"Выход 1" и "Выход 2" - вкладки переключения между выходами для их настройки.

•Алгоритм работы:
Постоянный - выход срабатывает и не меняет своего состояния в течение всего времени срабатывания детектора.
Импульсный - выход меняет свое состояние в течение всего времени срабатывания детектора.

•Тип выхода:
Нормально разомкнутый - в нормальном состоянии выход не замкнут на минус питания. При срабатывании детектора - выход замыкается на минус питания.

•Нормально замкнутый - в нормальном состоянии выход замкнут на минус питания. При срабатывании детектора - выход размыкается с минуса питания.

•Задержка на включение - время в секундах, по истечении которого, после срабатывания детектора, выход переходит в рабочее состояние.

•Задержка на выключение - время в секундах, по истечении которого, после пропадания сигнала подавления GPS/GLONASS, выход возвращается в нерабочее состояние.

•Время работы (доступно только для Импульсного алгоритма работы) - время в секундах, в течение которого, при обнаружении работы подавителя GPS/GLONASS сигнала выход находится в рабочем состоянии. Это время чередуется со временем паузы в бесконечном цикле до прекращения работы подавителя GPS/GLONASS сигнала

•Время паузы (доступно только для Импульсного алгоритма работы) - время в секундах, в течение которого, при обнаружении работы подавителя GPS/GLONASS сигнала выход находится в нерабочем состоянии. Это время чередуется со временем работы в бесконечном цикле до прекращения работы подавителя GPS/GLONASS сигнала


ВНИМАНИЕ! При изменении настроек, необходимо нажимать кнопку "Записать настройки в датчик" для того, чтобы установленное значение использовалось детектором.

Настройка детектора РД-01.

1.Установите и подключите детектор РД-01, согласно инструкции по его установке.

2.Не меняйте без необходимости порог срабатывания детектора.

3.Настройте алгоритм работы выходов.

Детектор готов к работе.
