Раздел "Архив данных"

V.18.1.0
Top  Previous  Next



Раздел "Архив данных" предназначен для считывания и анализа архивных данных из памяти датчика,
а также формирования файлов архивов для возможности их автономного просмотра.





56_5_1



Архив - позволяет считывать и анализировать архивные данные, относящиеся к контролю уровня топлива, и формировать файл архива для автономного просмотра.
Если Вы считывали раньше архив из памяти этого датчика, то данные автоматически сохранились на Вашем компьютере и будут доступны в таблице при входе в Архив.
Если раньше Вы не считывали архив, то при входе в Архив, таблица будет пустой.
Для считывания Архива из памяти датчика нажмите кнопку "Считать". Свежие данные будут добавлены в таблицу из памяти датчика и сохранены в файле архива.

Примечание: файл архива располагается по адресу:
«Папка программы-конфигуратора\data\папка с номером устройства\arc\ имя файла архива»

Данные в таблице отображаются за выбранный интервал времени и сортируются по дате, по убыванию.
В таблице отображаются следующие данные:
- Время - дата и время записи данных в архив.
- Уровень топлива - уровень топлива в литрах.
- Температура - температура топлива в градусах Цельсия.



Состояние архива отображает:

Количество записей в устройстве  - показывает количество архивных записей в памяти датчика. Используется кольцевой метод записи архивных данных в память датчика.

Количество считываний архива - показывает количество считываний архива из памяти датчика.

Последнее считывание архива - показывает дату и время последнего считывания архива из памяти датчика.

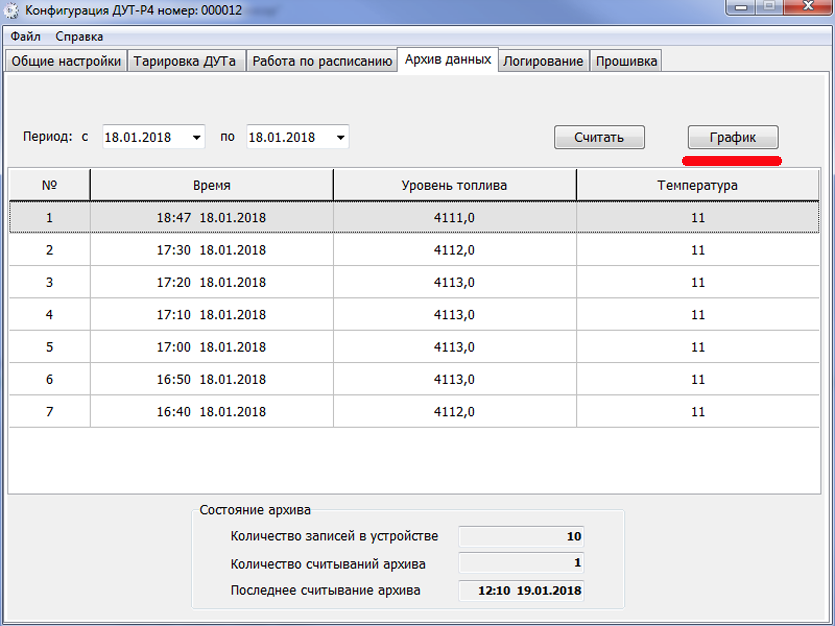

Кнопка "График" предназначена для вывода архивных данных на график.

56_5_2

Подробно о графиках описано в разделе "Автономный просмотр данных радиодатчиков"
