Калибровка верхнего и нижнего предела измерений (Полный/Пустой)

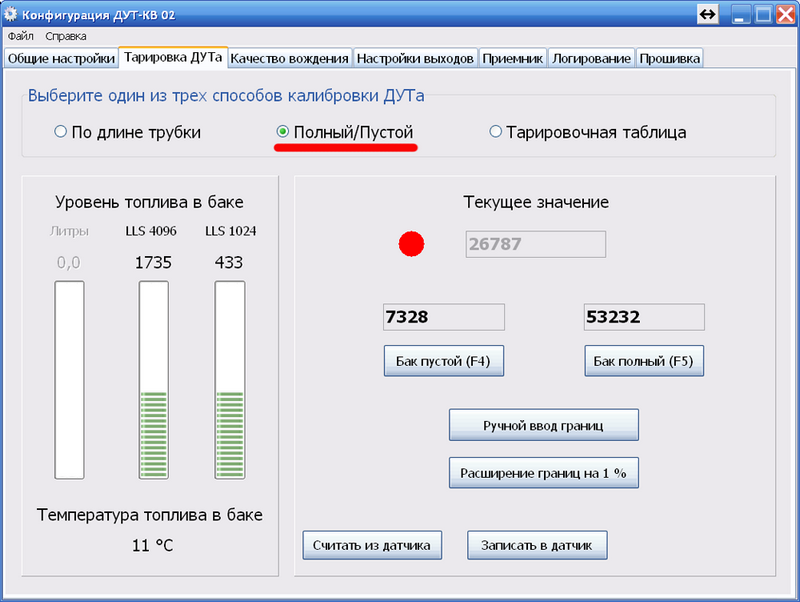

14_7_2



1. Выберите способ калибровки “Полный/Пустой”.

2. Отрежьте измерительную трубку на необходимую длину. Убедитесь в отсутствии металлической стружки в измерительной трубке.

3. Соберите Датчик: Измерительная головка + Крепежный фланец + Измерительная трубка.

4. Убедитесь, что четыре отверстия выпуска воздуха на металлической части крепежного фланца закрыты.

5. Переверните собранный датчик измерительной головкой вниз.
ВНИМАНИЕ!
В разделе "Общие настройки" должна быть отключена функция "Отключать измерение топлива при наклоне автомобиля более ХХ градусов" (снята галочка). С включенной функцией, ДУТ не будет производить измерения в наклоненном (перевернутом) состоянии.

6. Вставьте в конец измерительной трубки рабочую заглушку.

6. Вставьте в конец измерительной трубки рабочую заглушку.

7. При помощи лейки - залейте в измерительную трубку тот тип топлива, с которым будет эксплуатироваться датчик. Топливо должно полностью скрыть рабочую заглушку измерительной трубки.

8. Дождитесь в программе-конфигураторе смены цвета индикатора “спокойствия топлива” на зеленый. Нажмите кнопку “Бак полный” или клавишу F5. Запишется верхняя граница уровня.

9. Переверните Датчик измерительной головкой вверх и слейте топливо из измерительной трубки. Дождитесь в программе-конфигураторе смены цвета индикатора “спокойствия топлива” на зеленый. Нажмите кнопку “Бак пустой” или клавишу F4. Запишется нижняя граница уровня.
Примечание:
Для ручного ввода границ уровня - нажмите кнопку “Ручной ввод границ”.
Для автоматического расширения границ уровня - нажмите кнопку “Расширение границ на 1 %”.

10. Для записи границ уровня в память датчика нажмите кнопку “Записать в датчик”. Не записанные в датчик данные будут потеряны при выходе из программы или при переходе на другую вкладку.



Плюсы и минусы данного способа калибровки

Плюсы:
- Разрешение измерений уровня топлива будет составлять 4095.

Минусы:
- Требуется тарировка топливного бака с заполнением таблицы тарировки в программе мониторинга.
- Невозможно передавать в терминал и во все поддерживаемые устройства значения уровня топлива в литрах.
- Невозможно записывать в архив датчика значений уровня топлива в литрах. В архив датчика будут записываться значения уровня топлива от 0 до 4095.
- Невозможно обрабатывать данные из архива датчика без использования терминала.
