Датчик предназначен для определения состояния (работа/остановка) двигателей внутреннего сгорания и других механизмов, признаком работы которых является вибрация.
Датчик анализирует амплитудно-частотную характеристику вибрации, возникающей при работе двигателя и на основании этого определяет факт его работы.
Полученные данные (работа/остановка двигателя) датчик сохраняет в собственном архиве и передает на приемник радиосигнала (ПРС), для передачи в терминал.
Датчик может работать автономно (без терминала), через программу мониторинга "Автосенсор".
Датчик может работать с любым терминалом, имеющим соответствующие входы для получения данных с датчика.
Для работы с терминалом необходимо использовать приемник радиосигнала ПРС-02.
Данные в терминал передаются:
– По шине RS485 (протокол LLS или ModBus). Описание протоколов здесь…
– Через дискретный вход. Дискретный выход датчика будет замыкаться (или размыкаться) при детектировании начала работы двигателя.
Подробно о работе с приемником радиосигнала ПРС описано в разделе: "Настройка приемника радиосигнала ПРС-02 для передачи данных в терминал"
Настройка датчика осуществляется дистанционно с помощью USB-Радиопрограмматора и программы-конфигуратора ASconfig.
Датчик легко устанавливается. Просто закрепите датчик на объекте, факт работы которого нужно контролировать.
Датчик имеет пломбируемое крепление, исключающее несанкционированное вмешательство в его работу.
Окно настроек датчика контроля моточасов
Вкладка "Общие настройки" – панель "Связь"
– Номер радиоканала – служит для назначения датчику канала радиосвязи. Все устройства, имеющие связь с датчиком, должны иметь такой же номер радиоканала. Всего доступно 16 радиоканалов.
ВНИМАНИЕ! По умолчанию, канал радиосвязи соответствует последней цифре в номере радиодатчика.
Например:
000157 – Радиоканал № 7.
001499 – Радиоканал № 9.
000250 – Радиоканал № 10.
– Идентификатор датчика – служит для присвоения имени радиодатчику для облегчения его идентификации.
Например: "KONTEYNER_36".
Максимальная длинна строки идентификатора датчика составляет 20 символов.
– Пароль защиты настроек – служит для защиты настроек датчика. По умолчанию, пароль защиты настроек равен "777".
Пароль может состоять только из цифр.
Внимание! Будьте внимательны при смене пароля. Обязательно запишите новый пароль. Если Вы забудете новый пароль или допустите ошибку при его вводе, Вы не сможете, в дальнейшем, войти в настройки датчика.
ВНИМАНИЕ! Для использования датчиком измененных значений необходимо нажать кнопку "Записать настройки в датчик".
– Уровень радиосигнала – информационное значение, показывающее мощность радиосигнала, поступающего от радиодатчика.
Градация качества связи от уровня сигнала:
Уровень сигнала |
Качество связи |
до -89 дБм |
связь устойчивая |
от -90 дБм до -96 дБм |
связь работоспособная |
ниже -96 дБм |
связь не работоспособная |
– Напряжение батареи – информационное значение, показывающее напряжение батареи радиодатчика.
– Расчетный срок жизни батареи – показывает оставшееся время жизни батареи, исходя из проработанного датчиком времени и его использования в качестве того или иного датчика.

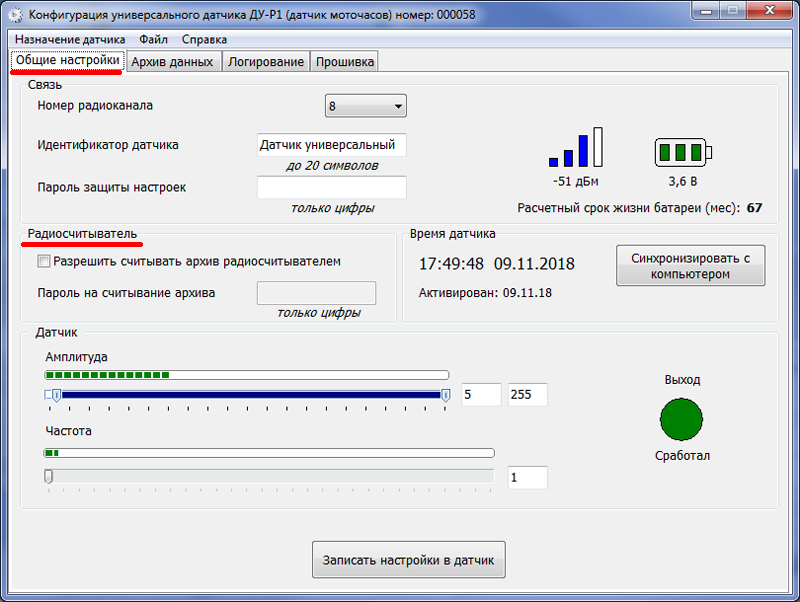

Вкладка "Общие настройки" – панель "Радиосчитыватель"
– Разрешить считывать архив радиосчитывателем – служит для включения/отключения возможности считывать архивные данные из датчика при помощи радиосчитывателя "Автосенсор".
ВНИМАНИЕ! Активации этой функции становится доступным поле ввода пароля защиты на считывание архива радиодатчика.
Пароль может состоять только из цифр.
Обратите внимание! Данная настройка действительна только для считывания архива радиодатчика, при помощи радиосчитывателя.
Считать архив с радиодатчика при помощи USB-радиопрограмматора, можно всегда, не зависимо от состояния этой настройки.
ВНИМАНИЕ! Для использования датчиком измененных значений необходимо нажать кнопку "Записать настройки в датчик".
Вкладка "Общие настройки" – панель "Время датчика"
– Кнопка "Синхронизировать с компьютером" – служит для синхронизации времени и даты внутренних часов радиодатчика с компьютером.
Обратите внимание! При синхронизации времени и даты внутренних часов датчика с компьютером, кнопку "Записать настройки в датчик" нажимать не нужно.
– Информация "Активирован" – информационное значение, которое показывает дату активации радиодатчика. Радиодатчики поступают с завода-изготовителя в неактивированном состоянии. Активация радиодатчика происходит при первом входе в меню его настроек.
Время активации радиодатчика считается временем начала его работы.

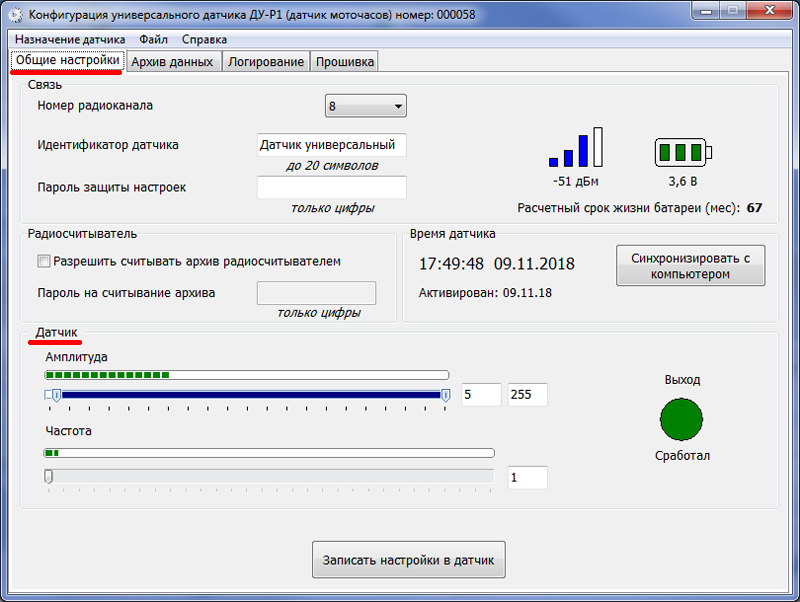

Вкладка "Общие настройки" – панель "Датчик"
– Амплитуда – устанавливает и показывает текущую амплитуду колебаний объекта, на котором установлен датчик.
– Частота – устанавливает и показывает текущую частоту колебаний объекта, на котором установлен датчик.
ВНИМАНИЕ! Для использования датчиком измененных значений необходимо нажать кнопку "Записать настройки в датчик".
Вкладка "Архив данных"
Раздел "Архив данных" предназначен для считывания и анализа архивных данных из памяти датчика, а также формирования файлов архивов для возможности их автономного просмотра.
– Кнопка "Считать" – позволяет считывать архивные данные за выбранный период времени.
Если Вы считывали раньше архив из памяти Датчика, то данные автоматически сохранились на Вашем компьютере и будут доступны в таблице при входе в раздел "Архив данных".
Если раньше Вы не считывали архив, то при входе в "Архив данных", таблица будет пустой до нажатия кнопки "Считать".
Файл архива располагается по адресу: «Папка программы-конфигуратора\data\папка с номером устройства\arc\ имя файла архива»
Данные в таблице отображаются за выбранный интервал времени и сортируются по дате, по убыванию.
– Кнопка "График" – строит график, на основании архивные данные в таблице.

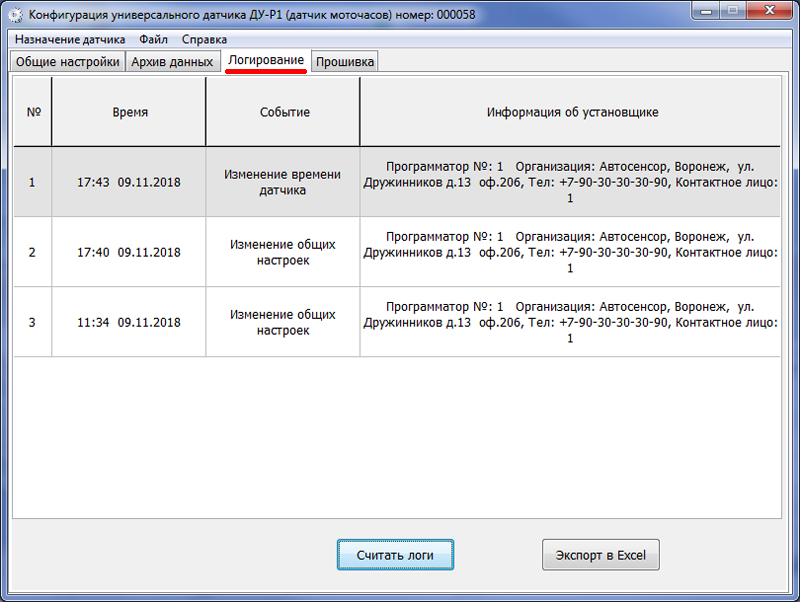

Вкладка "Логирование"
Раздел "Логирование" предназначен для просмотра изменений настроек датчика.
В таблице отображаются следующие данные:
– Время – когда были изменены настройки.
– Событие – какие настройки были изменены в датчике.
– Информация об установщике – кем были изменены настройки. Данные берутся из именных USB-Радиопрограмматоров.
Данные в таблице сортируются по добавлению записей в архив, по убыванию.
Для считывания логов и отображения данных в таблице, необходимо нажать кнопку "Считать логи".
Обратите внимание! В памяти датчика может храниться до 16-ти записей логирования. Запись журнала логирования осуществляется кольцевым способом, т.е. свежие записи будут замещать в журнале логирования наиболее "старые" записи.
Данные таблицы могут быть экспортированы в Excel-файл.
Для экспорта таблицы логов в Excel-файл – нажмите кнопку "Экспорт в Excel".
Файл экспорта будет предложено сохранить по адресу:
«Папка программы-конфигуратора\data\папка с номером устройства\log\имя файла».
Вы можете задать другой путь для сохранения файла экспорта, используя стандартную форму диалога сохранения файла.
Обратите внимание! Для экспорта таблицы логов в Excel-файл необходимо, чтобы на Вашем компьютере была установлена программа Microsoft Excel.

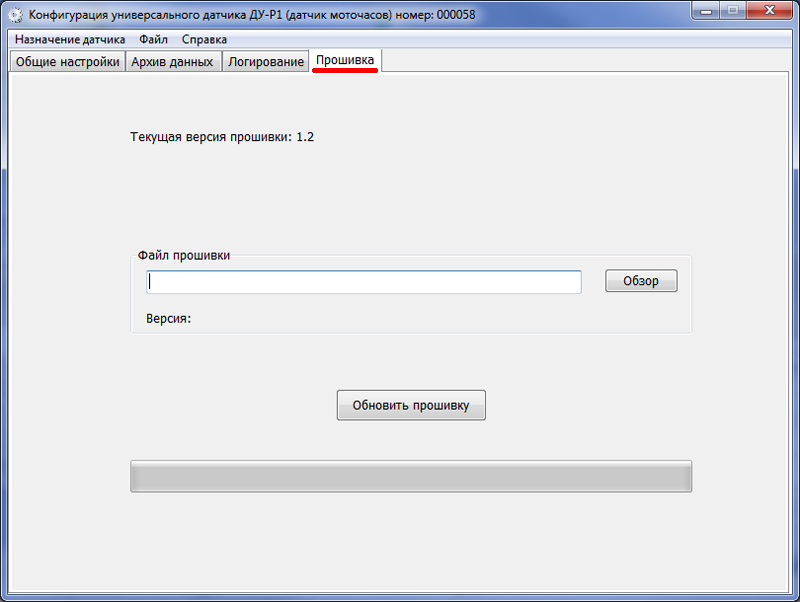

Вкладка "Прошивка"
Вкладка "Прошивка" предназначена для получения информации о текущей версии прошивки датчика и ее обновления.
Для обновления прошивки необходимо:
– Выбрать файл прошивки, нажав кнопку "Обзор".
– Нажать кнопку "Обновить прошивку".
Прошивка датчика будет обновлена.
Все настройки датчика могут быть сохранены в файл
Для сохранения настроек выберите в главном меню пункт: "Файл - Сохранить в файл".
Укажите путь для сохранения файла. По умолчанию, программа предложит сохранить файл с настройками по адресу:
«Папка программы-конфигуратора\data\папка с номером устройства\config\ имя файла настроек»
Нажмите кнопку "Сохранить".
ВНИМАНИЕ! Пароль защиты настроек не сохраняется в файле настроек.
Настройки датчика могут быть загружены из файла
Для загрузки настроек выберите в главном меню пункт: "Файл - Загрузить из файла".
Выберите файл с настройками. По умолчанию, файлы с настройками хранятся по адресу:
«Папка программы-конфигуратора\data\папка с номером устройства\config\ имя файла настроек»
Нажмите кнопку "Открыть".
ВНИМАНИЕ! Пароль защиты настроек не содержится в файле настроек.
После загрузки настроек из файла - пароль защиты настроек останется прежним.
Рекомендуем: перед выходом из программы-конфигуратора убедиться в правильности загруженных в датчик настроек.
