Настройка Универсального датчика ДУ-Р1

V.59.1.1
Top  Previous  Next



Настройка Универсального датчика ДУ-Р1 заключается в назначении алгоритма его работы (назначении датчика).

Алгоритм работы Универсального датчика может быть изменен неограниченное количество раз.

В зависимости от выбранного алгоритма, Универсальный датчик ДУ-Р1 может использоваться в качестве:


– Двухканального датчика температуры

– Двухканального датчика угла наклона с радиометкой

– Двухканального датчика контроля работы экскаватора с радиометкой

– Датчика контроля выгрузки мусорных контейнеров

– Радиометки для быстроперемещающихся объектов

– Датчика контроля качества вождения

– Датчика контроля моточасов

– Датчика контроля вращения емкости автобетоносмесителя (миксера).

– Датчика сохранности перевозимого груза (логгер температуры, наклона-переворота, удара).



Первоначальное назначение и последующие переназначения алгоритма работы Универсального датчика ДУ-Р1 производятся простым выбором нужного Вам датчика в программе конфигуратора.
В датчике ДУ-Р1 предусмотрено логирование назначенных датчиков для последующего просмотра истории назначения датчиков.



Назначение датчика в Универсальном датчике ДУ-Р1.

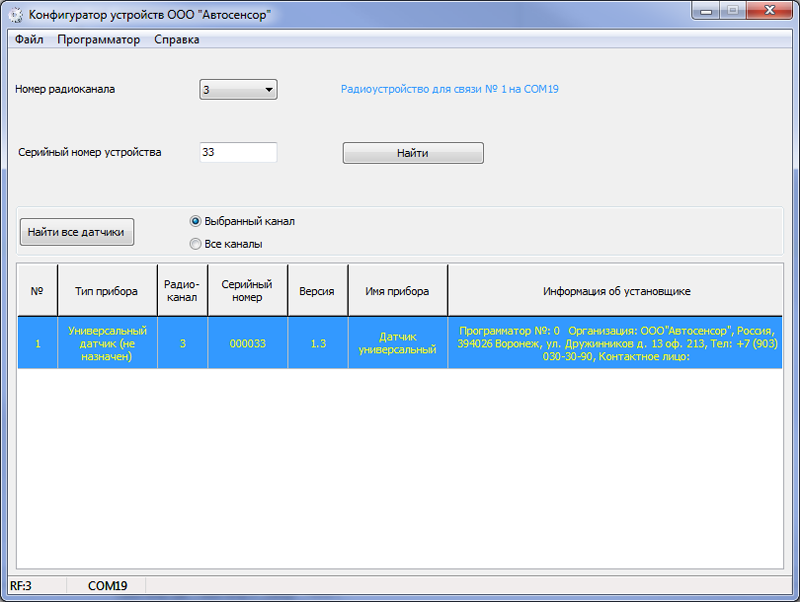

1. Войдите в меню настроек Универсального датчика ДУ-Р1, используя USB-радиопрограмматор и Программу-конфигуратор.

Подробное руководство по подключению к радиодатчику изложено здесь.

59_12



2. Выберите необходимый Вам датчик.

Подтвердите свой выбор, нажав кнопку "Назначить датчик".

Выбрать необходимый датчик можно на вкладке "Назначение датчика"

59_10

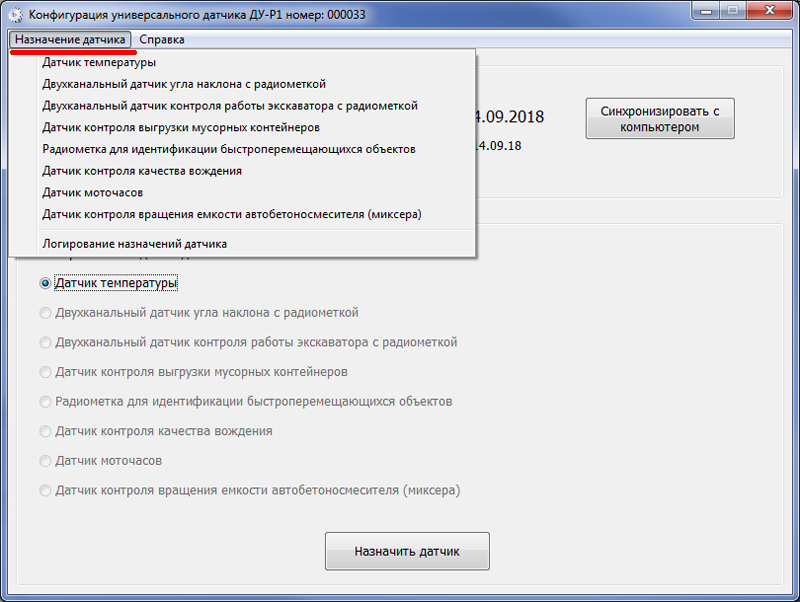

или через Меню "Назначение датчика".

59_11

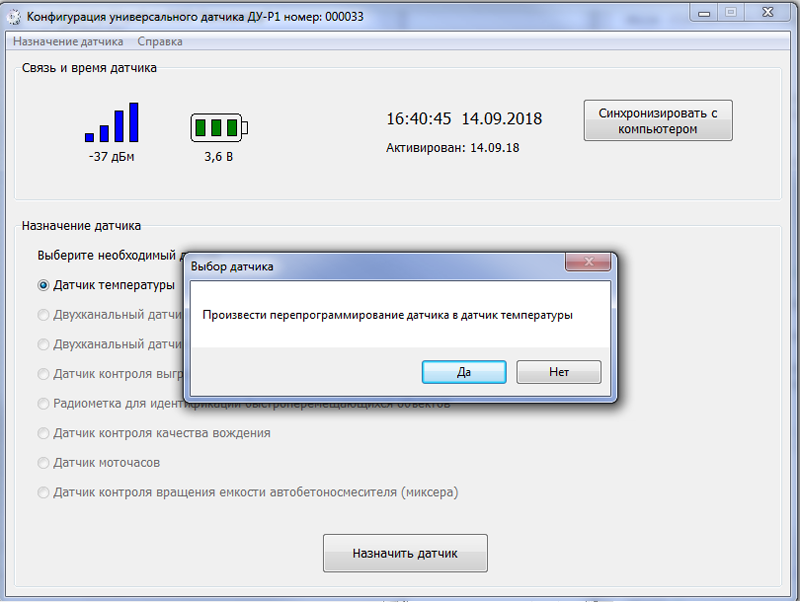

3. Подтвердите выбор датчика



59_13



4. Дождитесь перепрограммирование датчика

59_14

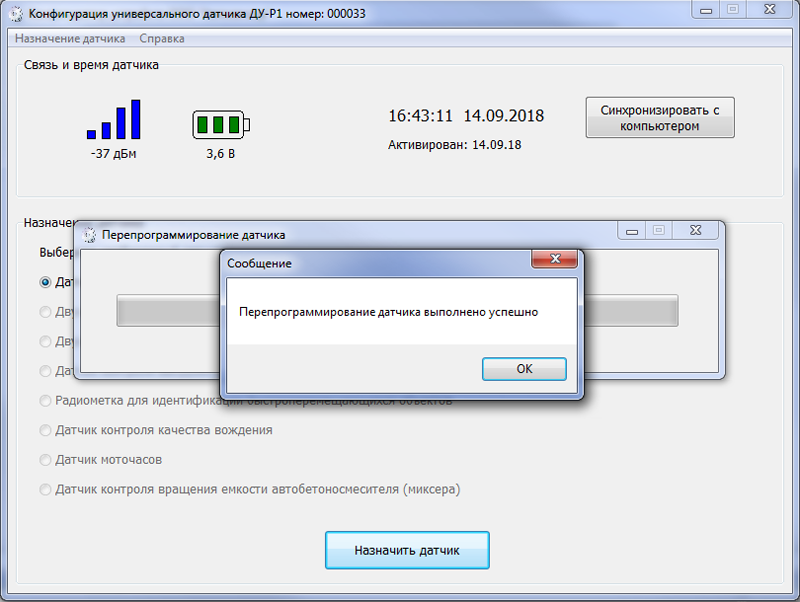

5. Нажмите кнопку "Ok" на сообщении об успешном перепрограммировании датчика

59_15



6. Откроется окно настроек выбранного датчика.

Настройка Универсального датчика ДУ-Р1 - завершена.





Просмотр истории назначений датчиков



59_16

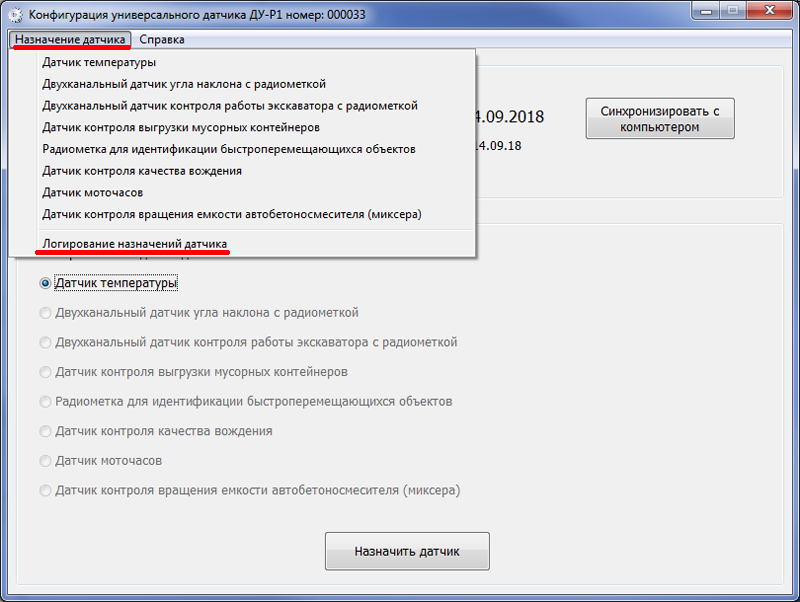

Для просмотра истории назначений датчиков, выберите в меню "Назначение датчика" пункт "Логирование назначений датчика".

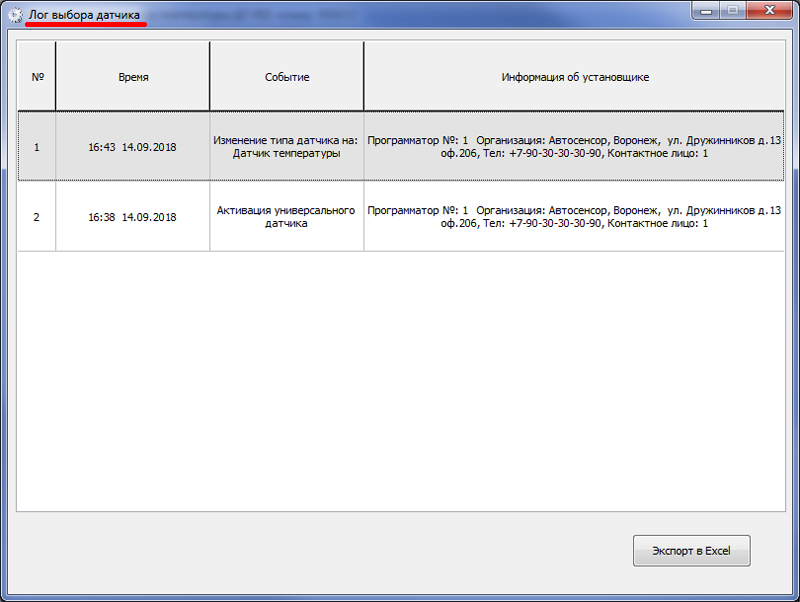

Откроется форма с историей назначений датчиков.



59_17



В таблице отображаются следующие данные:

– Время – когда был назначен (активирован) датчик.

– Событие – какой тип датчика был назначен.

– Информация об установщике – кем были изменены настройки. Данные берутся из именных USB-Радиопрограмматоров.



Данные в таблице сортируются по добавлению записей в архив, по убыванию.

Обратите внимание! Запись журнала логирования осуществляется кольцевым способом, т.е. свежие записи будут замещать в журнале логирования наиболее "старые" записи.



Данные таблицы могут быть экспортированы в Excel-файл.

Для экспорта таблицы логов в Excel-файл – нажмите кнопку "Экспорт в Excel".

Файл экспорта будет предложено сохранить по адресу:

«Папка программы-конфигуратора\data\папка с номером устройства\log\имя файла».

Вы можете задать другой путь для сохранения файла экспорта, используя стандартную форму диалога сохранения файла.



Обратите внимание! Для экспорта таблицы логов в Excel-файл необходимо, чтобы на Вашем компьютере была установлена программа Microsoft Excel.
