Служит для настройки выходов приемника радиосигнала ПРС.
Выбор способа передачи данных в терминал
Для связи приемника радиосигнала ПРС с терминалом, может быть выбран один из четырех способов связи:
- RS-485 (LLS)
- RS-485 (Modbus)
- Частотный/Дискретный
- ПРС-ИНТ-01
ВНИМАНИЕ! Выбор способа связи возможен только при незаполненной таблице передаваемых данных. Для изменения способа связи приемника радиосигнала с терминалом необходимо очистить таблицу передаваемых данных.
RS-485 (LLS)
- RS-485 (LLS) - означает выбор способа связи приемника радиосигнала с терминалом по шине RS-485, протокол LLS.
Этот способ связи имеет параметры:
- Ждать запрос от терминала - наиболее распространенный режим связи приемника радиосигнала с терминалом, когда терминал опрашивает приемник по шине RS-485. Так работает большинство терминалов.
- Передавать данные в терминал каждые ХХ с - режим связи приемника радиосигнала с терминалом, когда приемник передает в терминал данные по шине RS-485, с установленной Вами периодичностью.
- Разрешение уровня топлива (только для датчиков уровня топлива) - служит для выбора разрешения показаний уровня топлива.
- "4096" - в терминал передается уровень топлива в числах от 0 до 4095, где "0" - пустой бак - 4096 - полный бак;
- "1024" - в терминал передается уровень топлива в числах от 0 до 1023, где "0" - пустой бак - 1023 - полный бак;
- "В литрах" - в терминал передается уровень топлива в литрах от 0 до 4095. Дискретность - 1 литр.- Адрес LLS - служит для установки адреса LLS.
Добавление передаваемых в терминал данных по шине RS-485 (LLS)
ВНИМАНИЕ! Добавить данные для передачи в терминал можно только от датчиков, тип которых определен приемником ПРС.
Для этого необходимо, чтобы приемник радиосигнала "увидел" датчик по радиоканалу хотя бы один раз.
Если датчик внесен в приемник радиосигнала, но его тип не определен приемником - добавить данные для передачи в терминал от этого датчика будет невозможно!

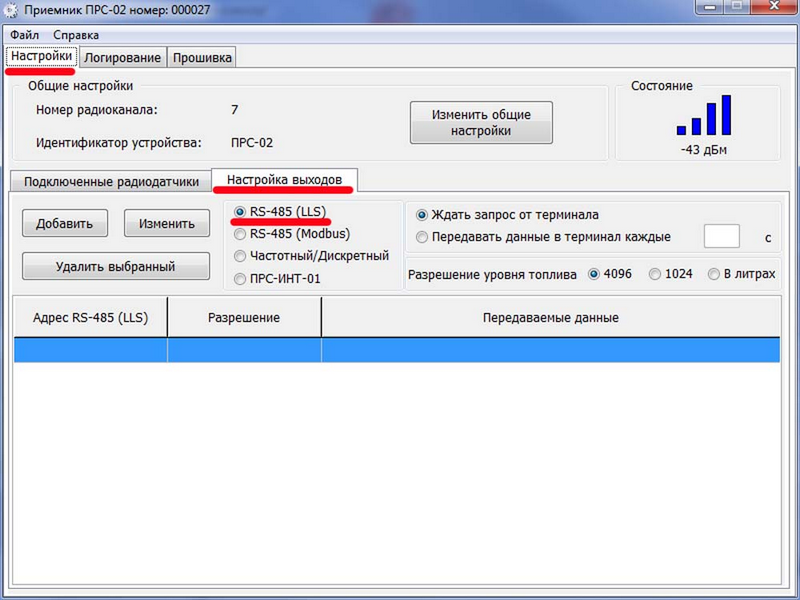

Выберите RS-485 (LLS), как способ связи приемника радиосигнала с терминалом. Нажмите кнопку "Добавить".

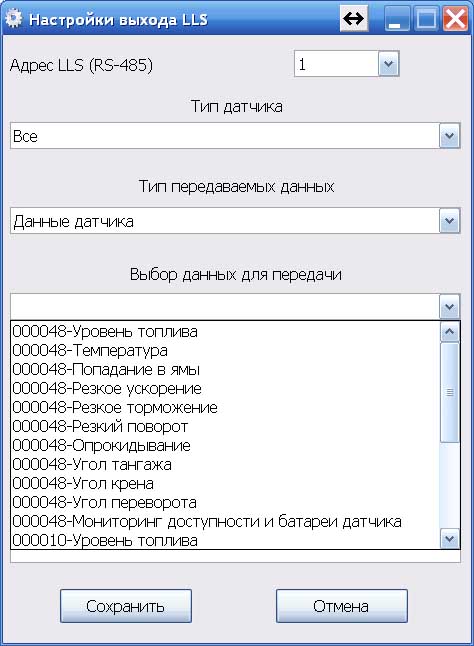

Откроется окно добавления передаваемых в терминал данных.
•Установите адрес LLS.
•Выберите тип датчика, данные которых Вы будете передавать в терминал, или оставьте значение "Все".
Тип датчика - это фильтр по типам датчиков. К приемнику радиосигнала можно подключить до 80 радиодатчиков "Автосенсор". Этот фильтр служит для облегчения нахождения нужных данных от выбранного типа датчиков.
При небольшом количестве подключенных к приемнику радиосигнала датчиков можно не использовать фильтр, оставив в нем значение "Все".

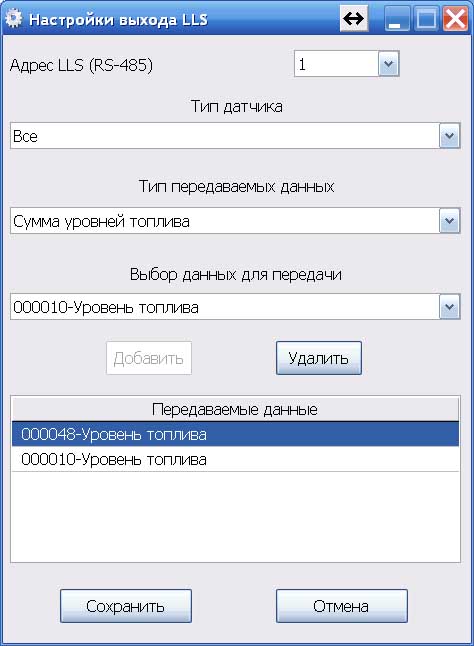

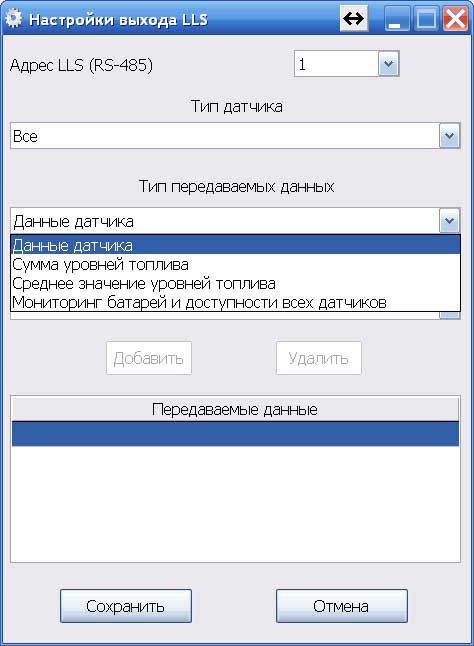

•Выберите тип передаваемых данных. Доступны следующие типы данных:
- Данные датчика - одно любое значение, получаемое приемником радиосигнала от конкретного датчика.
- Сумма уровней топлива - сумма уровней топлива от всех выбранных Вами датчиков.
- Среднее значение уровня топлива - среднее значение уровней топлива от всех выбранных Вами датчиков.
- Мониторинг батареи и доступности всех датчиков - сводный отчет доступности и состояния батареи по всем выбранным датчикам. Передает в терминал состояние связи с датчиками и состояние батареи всех выбранных датчиков.
В терминал будет приходить следующий набор цифр: 20000
2- данные поступают от группы датчиков.
00 - нет проблем с батарейкой ни у одного датчика в группе. Если 02 - батарейки осталось на 6 месяцев работы у двух датчиков из группы.
00 - все датчики находятся на связи с приемником. Если 03 - три датчика не на связи с приемником, в этот момент времени.
ВНИМАНИЕ! Подробно обо всех данных, которые могут передаваться датчиками, описано здесь.
Выберите данные для передачи. Для передачи в терминал доступны все данные, получаемые от радиодатчиков "Автосенсор".
Каждый тип радиодатчика имеет свой набор данных.
Данные для передачи в терминал, для каждого радиодатчика, описаны в разделе "Передаваемые данные датчиков по их типам".
Заполните таблицу "Передаваемые данные", используя кнопки "Добавить" и "Удалить".
Нажмите кнопку "Сохранить".

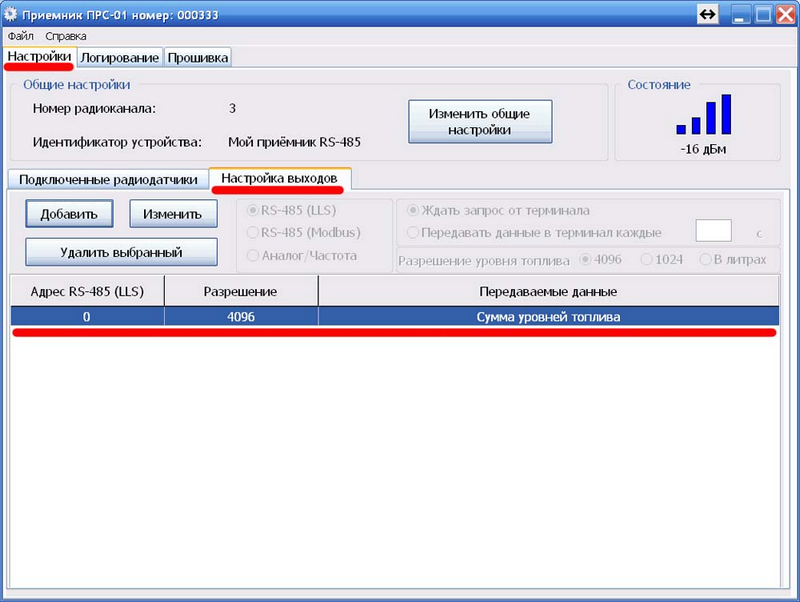

Передаваемые данные будут записаны в приемник радиосигнала, а в таблице передаваемых данных появится соответствующая запись.
Для просмотра или корректировки выбранных передаваемых данных нажмите кнопку "Изменить".
Для удаления выбранных передаваемых данных нажмите кнопку "Удалить".
Для добавления следующих передаваемых данных повторите вышеуказанные действия.
Примечание. Вы можете выбрать до 32 различных данных, передаваемых в терминал по шине RS-485 (LLS).
По шине RS-485 (протокол LLS), могут передаваться значения от 0 до 4095. Этот протокол, на сегодняшний день, поддерживает большинство терминалов.
Для приведения в соответствие передаваемых данных с истинными значениями, необходимо в программе терминала заполнить таблицу соответствий (тарировочную таблицу), указав в ней:
|
RS-485 (Modbus)
RS-485 (Modbus) - означает выбор способа связи приемника радиосигнала с терминалом по шине RS-485, протокол Modbus.
Этот способ связи имеет параметры:
- Адрес Modbus - служит для установки адреса Modbus.
- Скорость RS-485 - неизменяемый параметр, который всегда равен 19200 кбит/с.
- Формат кадра Modbus - неизменяемый параметр, который всегда равен 8-N-1.
- Регистр для чтения - неизменяемый параметр, который всегда равен 1 (01 hex).
- Команда Modbus для чтения данных - 0x03.
Добавление передаваемых в терминал данных по шине RS-485 (Modbus)
ВНИМАНИЕ! Добавить данные для передачи в терминал можно только от датчиков, тип которых определен приемником.
Для этого необходимо, чтобы приемник радиосигнала "увидел" датчик по радиоканалу хотя бы один раз.
Если датчик внесен в приемник радиосигнала, но его тип не определен приемником - добавить данные для передачи в терминал от этого датчика будет невозможно!
По шине RS-485 (протокол Modbus) передаются истинные измеренные значения.

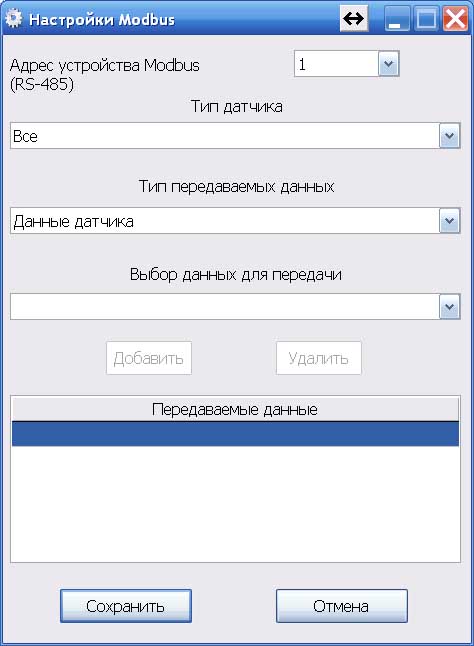

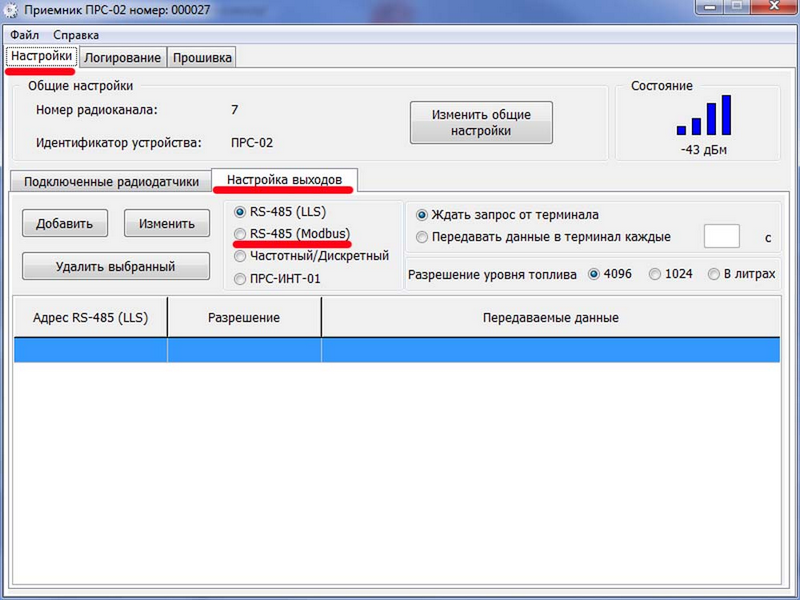

Выберите RS-485 (Modbus), как способ связи приемника радиосигнала с терминалом. Нажмите кнопку "Добавить".
Откроется окно добавления передаваемых в терминал данных.
Действия по добавлению передаваемых данных, аналогичны действиям для шины RS-485 (LLS).
Нажмите кнопку "Сохранить".
Передаваемые данные будут записаны в приемник радиосигнала, а в таблице передаваемых данных появится соответствующая запись.
Для просмотра или корректировки выбранных передаваемых данных нажмите кнопку "Изменить".
Для удаления выбранных передаваемых данных нажмите кнопку "Удалить".
Для добавления следующих передаваемых данных повторите вышеуказанные действия.
Примечание. Вы можете выбрать до 32 различных данных, передаваемых в терминал по шине RS-485 (Modbus).
Частотный/Дискретный

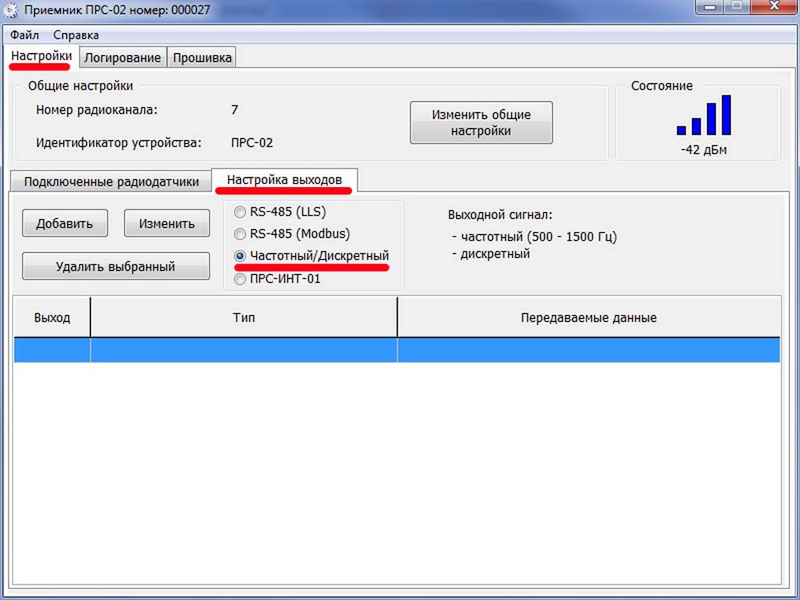

Частотный/Дискретный - выбор способа связи приемника радиосигнала с терминалом по частотному или дискретному входу.
Значения, передаваемые по частотному выходу ПРС-02, аналогичны значениям, передаваемым по частотному выходу ПРС-ИНТ-01
Добавление передаваемых в терминал данных по Частотному/Дискретному выходу
ВНИМАНИЕ! Добавить данные для передачи в терминал можно только от датчиков, тип которых определен приемником.
Для этого необходимо, чтобы приемник радиосигнала "увидел" датчик по радиоканалу хотя бы один раз.
Если датчик внесен в приемник радиосигнала, но его тип не определен приемником - добавить данные для передачи в терминал от этого датчика будет невозможно!

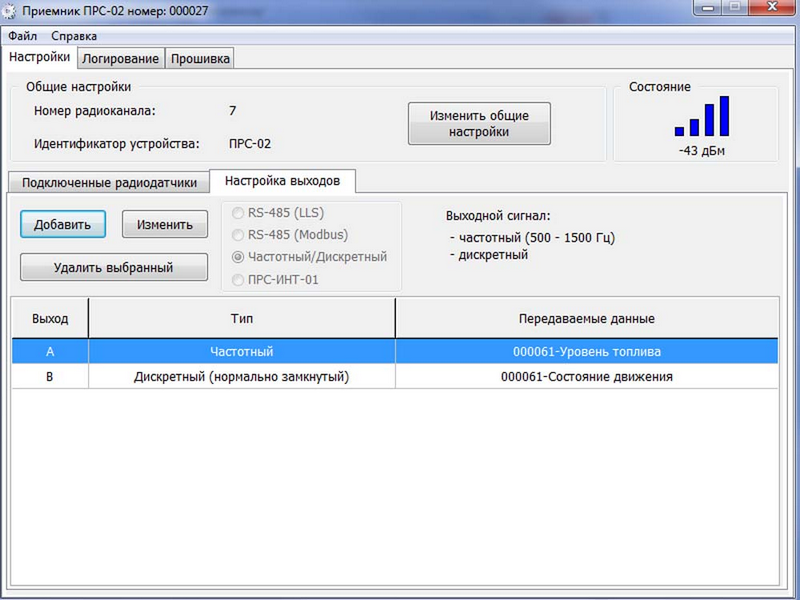

Выберите "Частотный/Дискретный", как способ связи приемника радиосигнала с терминалом. Нажмите кнопку "Добавить".
Откроется окно добавления передаваемых в терминал данных.

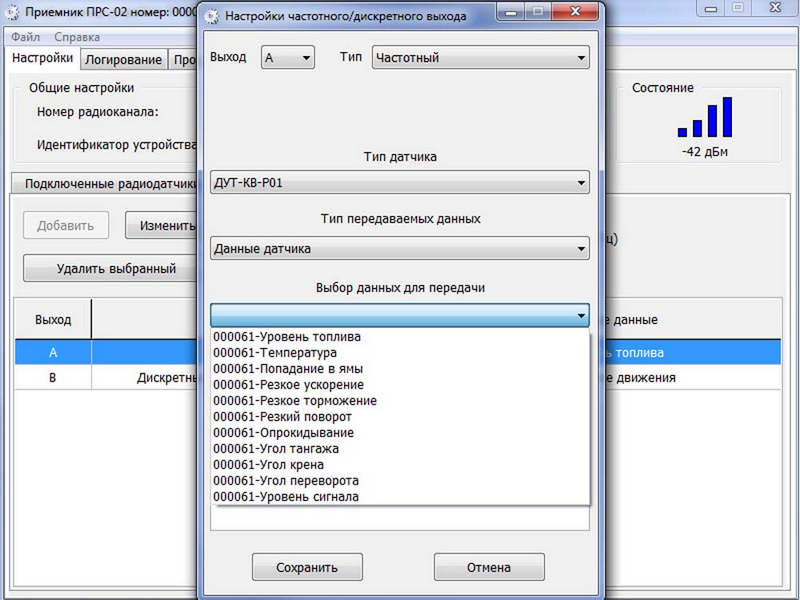

Назначьте тип передаваемых данных (аналоговый или дискретный) на один из выходов ПРС-02.
Частотный тип данных не имеет дополнительных настроек.
Дискретный тип данных имеет дополнительные настройки:
Дискретный норм. замкнутый - размыкает выход "с минуса" при наступлении события.
Дискретный норм. разомкнутый - замыкает выход "на минус" при наступлении события.
Менять состояние дискретного выхода - Постоянно - при наступлении события, дискретный выход изменит свое состояние на все время продолжения события.
Менять состояние дискретного выхода - На заданное время - при наступлении события, дискретный выход изменит свое состояние на заданное время, после чего вернется в исходное состояние.
Добавьте данные, которые необходимо передавать в терминал.
Действия по добавлению передаваемых данных, аналогичны действиям для шины RS-485 (LLS).
Нажмите кнопку "Сохранить".
Передаваемые данные будут записаны в приемник радиосигнала, а в таблице передаваемых данных появится соответствующая запись.
Для просмотра или корректировки выбранных передаваемых данных нажмите кнопку "Изменить".
Для удаления выбранных передаваемых данных нажмите кнопку "Удалить".
Для добавления следующих передаваемых данных повторите вышеуказанные действия.
ПРС-ИНТ-01

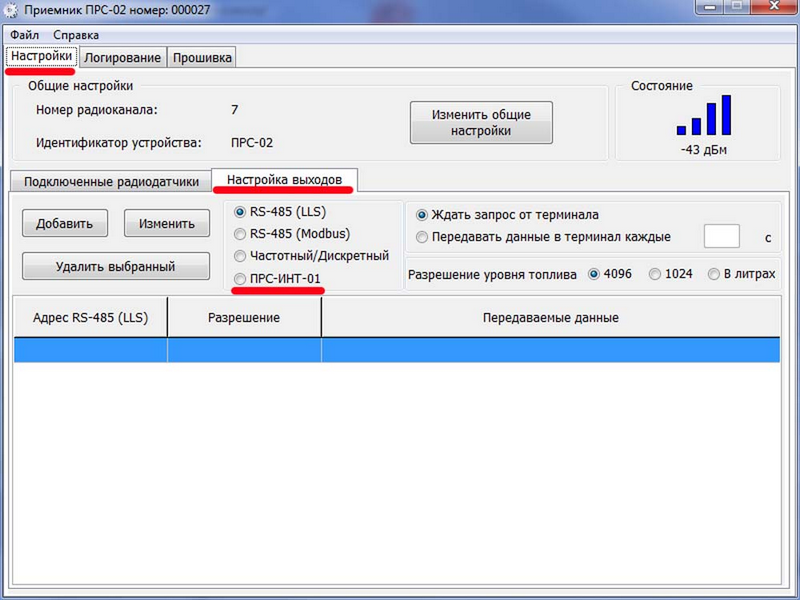

ПРС-ИНТ-01 - выбор способа связи приемника радиосигнала с терминалом по аналоговому входу через преобразователь интерфейса.
Этот способ связи имеет параметры:
- Диапазон изменения выходного напряжения - неизменяемый диапазон, который всегда равен 0,5-4,5 Вольт.
- Номер преобразователя - служит для установки номера преобразователя интерфейса.
- Статус - статус подключенного преобразователя интерфейса. Изменяется автоматически. Может иметь два состояния:
- подключен - между преобразователем интерфейса и приемником радиосигнала установлена связь;
- не подключен - между преобразователем интерфейса и приемником радиосигнала связь не установлена.
Добавление передаваемых в терминал данных по Аналоговому выходу
ВНИМАНИЕ! По Аналоговому выходу нельзя передавать "Мониторинг батареи и доступности датчиков"
ВНИМАНИЕ! Добавить данные для передачи в терминал можно только от датчиков, тип которых определен приемником.
Для этого необходимо, чтобы приемник радиосигнала "увидел" датчик по радиоканалу хотя бы один раз.
Если датчик внесен в приемник радиосигнала, но его тип не определен приемником - добавить данные для передачи в терминал от этого датчика будет невозможно!
На Аналоговом выходе выдаются значения, соответствующие измеренным значениям.

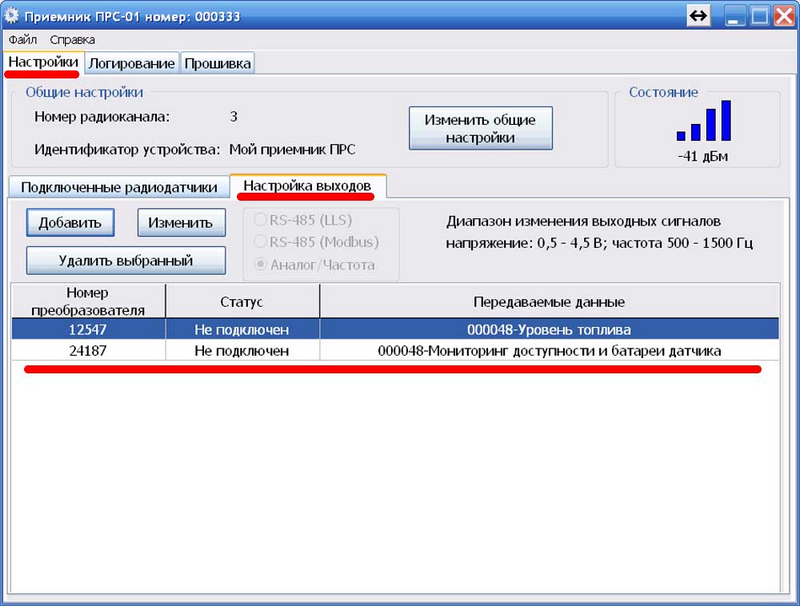

Выберите "ПРС-ИНТ-01", как способ связи приемника радиосигнала с терминалом. Нажмите кнопку "Добавить".
Откроется окно добавления передаваемых в терминал данных.
Действия по добавлению передаваемых данных, аналогичны действиям для шины RS-485 (LLS), только вместо адреса, Вы указываете номер ПРС-ИНТ-01, подключенного к приемнику радиосигнала по шине RS-485.
Нажмите кнопку "Сохранить".
Передаваемые данные будут записаны в приемник радиосигнала, а в таблице передаваемых данных появится соответствующая запись.
Для просмотра или корректировки выбранных передаваемых данных нажмите кнопку "Изменить".
Для удаления выбранных передаваемых данных нажмите кнопку "Удалить".
Для добавления следующих передаваемых данных повторите вышеуказанные действия.
Примечание. Вы можете выбрать до 32 различных данных, передаваемых в терминал через преобразователи интерфейса, подключенных к приемнику радиосигнала по шине RS-485.
