Раздел "Общие настройки" Датчика ДВК-Р01

Панель раздела "Общие настройки" имеет следующие настройки:

•Номер радиоканала датчика - служит для назначения датчику канала радиосвязи. Все устройства, имеющие связь с датчиком, должны иметь такой же номер радиоканала. Всего доступно 16 радиоканалов.
Внимание! По умолчанию, канал радиосвязи соответствует последней цифре в номере радиодатчика.
Например:
000157 - Радиоканал № 7.
001499 - Радиоканал № 9.
000250 - Радиоканал № 10.

•Идентификатор датчика - служит для присвоения имени радиодатчику для облегчения его идентификации.
Например: "KONTEYNER_277".
Максимальная длинна строки идентификатора датчика составляет 20 символов.

•Пароль защиты настроек - служит для защиты настроек датчика. По умолчанию, пароль защиты настроек равен "777".
Пароль может состоять только из цифр.
Внимание! Будьте внимательны при смене пароля. Обязательно запишите новый пароль. Если Вы забудете новый пароль или допустите ошибку при его вводе, Вы не сможете, в дальнейшем, войти в настройки датчика.

•ВНИМАНИЕ! Для использования датчиком измененных значений необходимо нажать кнопку "Записать настройки в датчик".

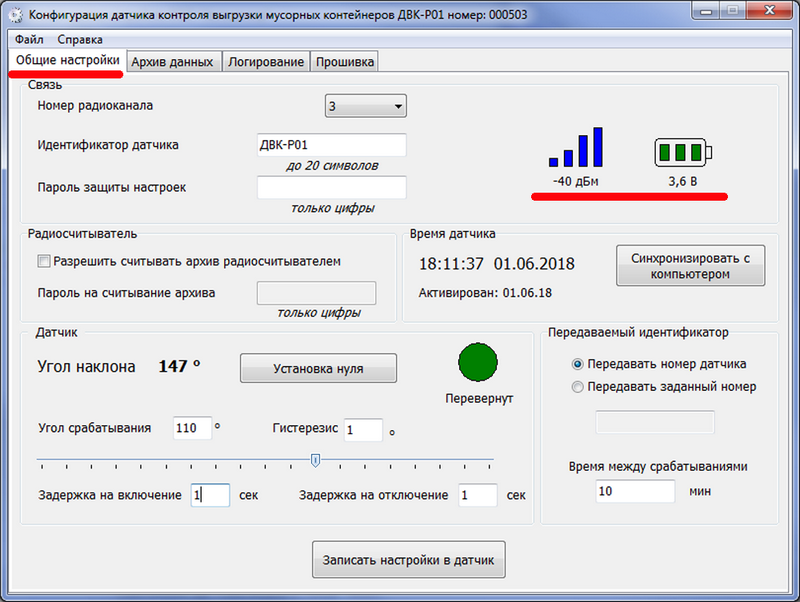

Панель "Мощность радиосигнала" раздела "Общие настройки" имеет следующую информацию:




•Уровень радиосигнала - информационное значение, показывающее мощность радиосигнала, поступающего от радиодатчика.
Градация качества связи от уровня сигнала:

Панель "Радиосчитыватель" имеет следующие настройки:

•Разрешить считывать архив радиосчитывателем - разрешает или запрещает считывать архив USB-Радиосчитывателем.
ВНИМАНИЕ! Данная установка не влияет на возможность считывать архив USB-Радиопрограмматором.

•Пароль на считывание архива - задается пароль для считывания архива USB-Радиосчитывателем.

•ВНИМАНИЕ! Для считывания архива USB-Радиопрограмматором, пароль не требуется.

Панель "Время датчика" имеет следующие настройки:

•Синхронизировать с компьютером - при нажатии этой кнопки происходит синхронизация времени и даты внутренних часов Датчика с временем компьютера.

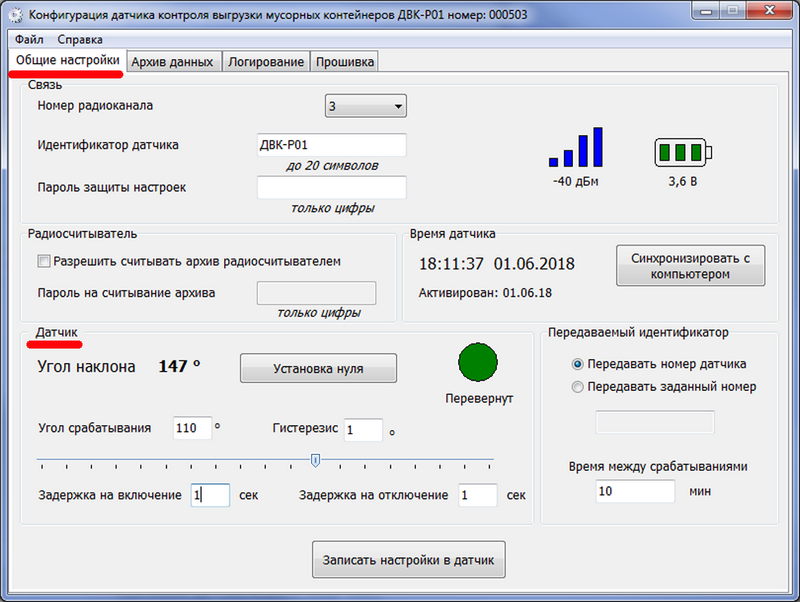

Панель "Датчик" имеет следующие настройки:

•Установка нуля - кнопка служит для приведения отображаемого угла датчика к нулевому значению. После установки нуля, измеряемый угол наклона вычисляется от установленного нулевого значения.

•Угол срабатывания - задаваемое значение угла в градусах, при превышении которого произойдет детектирование факта выгрузки контейнера.
Датчик производит измерение угла наклона 1 раз в секунду.

•Гистерезис - задаваемое значение в градусах для определения факта возврата контейнера в исходное состояние.
Например: при установке угла срабатывания - 110 градусов и гистерезиса - 10 градусов, детектирование выгрузки контейнера произойдет при наклоне контейнера более чем на 110 градусов, а детектирование возврата контейнера в исходное состояние произойдет при наклоне контейнера менее чем на 100 градусов (110-10 градусов).

•Задержка на включение - задаваемое в секундах значение, по истечение которого детектируется факт выгрузки контейнера (при условии, что превышен угол срабатывания).

•Задержка на отключение - задаваемое в секундах значение, по истечение которого детектируется факт возврата контейнера в исходное состояние (при соблюдении значения угла наклона).

•Время между срабатываниями - задаваемое в минутах значение, в течение которого не будет определяться факт повторной выгрузки контейнера.

•Передаваемый идентификатор - задает идентификатор контейнера, который будет передан в программу мониторинга (через терминал) при детектировании факта выгрузки контейнера.
В качестве идентификатора может выступать уникальный номер датчика или заданный Вами произвольный номер.
ВНИМАНИЕ! При передаче идентификатора в терминал по протоколу LLS (шина RS-485), идентификационный номер не может превышать числа 65535.
Это связано с тем, что в протоколе LLS используются два байта для передачи этого значения.

ВНИМАНИЕ! При изменении настроек, необходимо нажимать кнопку "Записать настройки в датчик" для того, чтобы установленное значение использовалось датчиком.

Настройка датчика контроля выгрузки контейнеров.

1.Установите датчик ДВК-Р01 в любое место мусорного контейнера, которое исключает повреждение датчика при эксплуатации и выгрузки контейнера.
ВНИМАНИЕ! Плотное закрытие датчика металлическими листами приведет к существенному сокращению дальности связи по радиоканалу.

2.Для удобства восприятия вычислений - установите нулевой угол датчика, нажав кнопку "Установка нуля" когда контейнер находится на Земле, в своем обычном положении. Установка или не установка нуля не влияет на работу датчика.

3.Задайте угол наклона, при превышении которого будет детектироваться факт выгрузки контейнера.

4.При необходимости, измените другие настройки датчика.

5.Выгрузите контейнер и убедитесь в стабильности работы датчика.

Датчик готов к работе.
