Раздел "Общие настройки" Датчика ДКЭ-Р01М

V.18.1.0
Top  Previous  Next

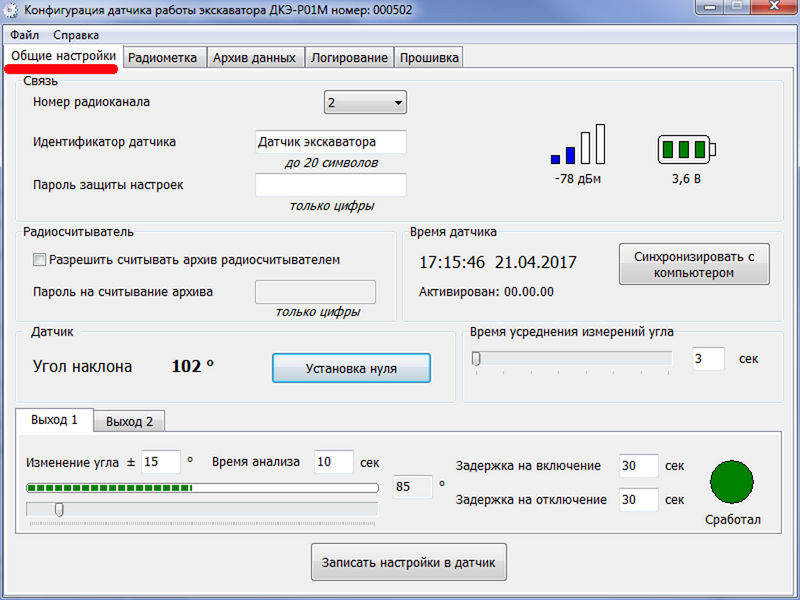

Панель раздела "Общие настройки" имеет следующие настройки:



55_21



Номер радиоканала датчика - служит для назначения датчику канала радиосвязи. Все устройства, имеющие связь с датчиком, должны иметь такой же номер радиоканала. Всего доступно 16 радиоканалов.
Внимание! По умолчанию, канал радиосвязи соответствует последней цифре в номере радиодатчика.
Например:
000157 - Радиоканал № 7.
001499 - Радиоканал № 9.
000250 - Радиоканал № 10.

Идентификатор датчика - служит для присвоения имени радиодатчику для облегчения его идентификации.
Например: "VOLVO х277ах".
Максимальная длинна строки идентификатора датчика составляет 20 символов.

Пароль защиты настроек - служит для защиты настроек датчика. По умолчанию, пароль защиты настроек равен "777".
Пароль может состоять только из цифр.
Внимание! Будьте внимательны при смене пароля. Обязательно запишите новый пароль. Если Вы забудете новый пароль или допустите ошибку при его вводе, Вы не сможете, в дальнейшем, войти в настройки датчика.

ВНИМАНИЕ! Для использования датчиком измененных значений необходимо нажать кнопку "Записать настройки в датчик".

Панель "Мощность радиосигнала" раздела "Общие настройки" имеет следующую информацию:

55_22


Уровень радиосигнала - информационное значение, показывающее мощность радиосигнала, поступающего от радиодатчика.
Градация качества связи от уровня сигнала:

Уровень сигнала

Качество связи

до -89 дБм

связь устойчивая

от -90 дБм до -96 дБм

связь работоспособная

ниже -96 дБм

связь не работоспособная

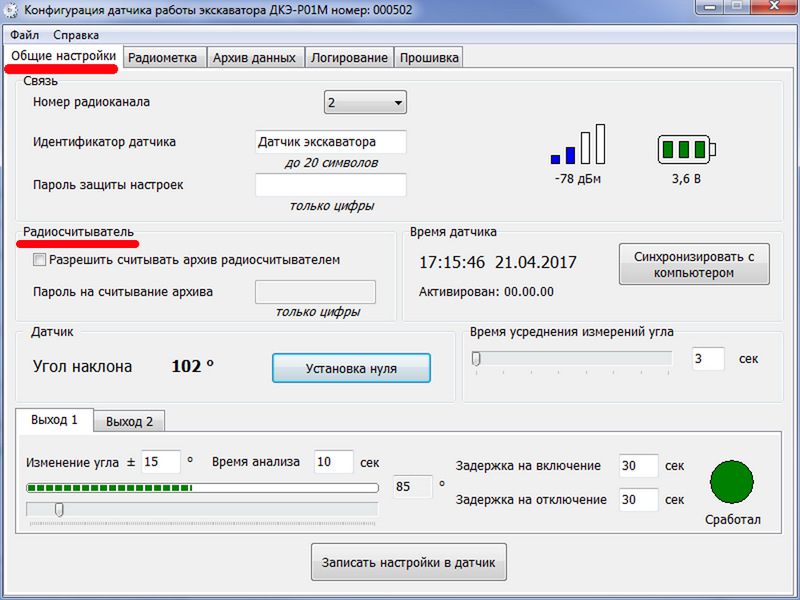

Панель "Радиосчитыватель" имеет следующие настройки:



55_23



Разрешить считывать архив радиосчитывателем - разрешает или запрещает считывать архив USB-Радиосчитывателем.
ВНИМАНИЕ! Данная установка не влияет на возможность считывать архив USB-Радиопрограмматором.

Пароль на считывание архива - задается пароль для считывания архива USB-Радиосчитывателем.

ВНИМАНИЕ! Для считывания архива USB-Радиопрограмматором, пароль не требуется.



Панель "Время датчика" имеет следующие настройки:



55_24



Синхронизировать с компьютером - при нажатии этой кнопки происходит синхронизация времени и даты внутренних часов Датчика с временем компьютера.



Панель "Датчик" имеет следующие настройки:



55_25



Установка нуля - кнопка служит для приведения отображаемого угла датчика к нулевому значению. После установки нуля, измеряемый угол наклона вычисляется от установленного нулевого значения.

Время усреднения измерений угла - время, в течение которого производится усреднение измеренных значений углов наклона. Датчик производит измерение угла наклона 1 раз в секунду.



Панель "Выход 1" и "Выход 2" имеет следующие настройки:



55_26



Вкладки "Выход 1" и "Выход 2" - вкладки для конфигурирования двух независимых выходов датчика.

Изменение угла - изменение угла наклона стрелы (в градусах), которое должно произойти за "Время анализа", чтобы датчик зафиксировал факт работы экскаватора.

Время анализа - время в секундах, в течение которого должно произойти изменение угла стрелы экскаватора на угол, заданный в "Изменение угла", чтобы датчик зафиксировал факт работы экскаватора.

Задержка на включение - время в секундах, по истечении которого датчик "Сработает" при условии, что все это время датчиком фиксируется факт работы экскаватора.

Задержка на отключение - время в секундах, по истечении которого датчик изменит свое состояние на "Не сработал" при условии, что все это время датчиком не фиксируется факт работы экскаватора.



ВНИМАНИЕ! При изменении настроек, необходимо нажимать кнопку "Записать настройки в датчик" для того, чтобы установленное значение использовалось датчиком.



Настройка датчика контроля работы экскаватора.



1.Установите датчик ДКЭ-Р01М на сегмент стрелы экскаватора, который имеет наибольшую амплитуду изменения угла наклона при работе экскаватора.

2.Для удобства восприятия вычислений - установите нулевой угол датчика, нажав кнопку "Установка нуля" когда стрела экскаватора находится в транспортном положении. Установка или не установка нуля не влияет на работу датчика.

3.При работе экскаватора определите по индикатору амплитуду изменения угла наклона стрелы за установленное время анализа.
55_27

4.Установите нужный диапазон угла срабатывания датчика.

5.При необходимости, измените время задержки на включение и отключение датчика.

6.Убедитесь в стабильности работы датчика.

7.При необходимости, аналогичным образом настройте "Выход 2".

Датчик готов к работе.
