Панель "Настройки" раздела "Общие настройки" имеет следующие настройки:
•Номер радиоканала датчика - служит для назначения датчику канала радиосвязи. Все устройства, имеющие связь с датчиком, должны иметь такой же номер радиоканала. Всего доступно 16 радиоканалов.
Внимание! По умолчанию, канал радиосвязи соответствует последней цифре в номере радиодатчика.
Например:
000157 - Радиоканал № 7.
001499 - Радиоканал № 9.
000250 - Радиоканал № 10.
•Идентификатор датчика - служит для присвоения имени радиодатчику для облегчения его идентификации.
Например: "Ряд 16, Место 24".
Максимальная длинна строки идентификатора датчика составляет 20 символов.
•Пароль защиты настроек - служит для защиты настроек датчика. По умолчанию, пароль защиты настроек равен "777".
Пароль может состоять только из цифр.
Внимание! Будьте внимательны при смене пароля. Обязательно запишите новый пароль. Если Вы забудете новый пароль или допустите ошибку при его вводе, Вы не сможете, в дальнейшем, войти в настройки датчика.

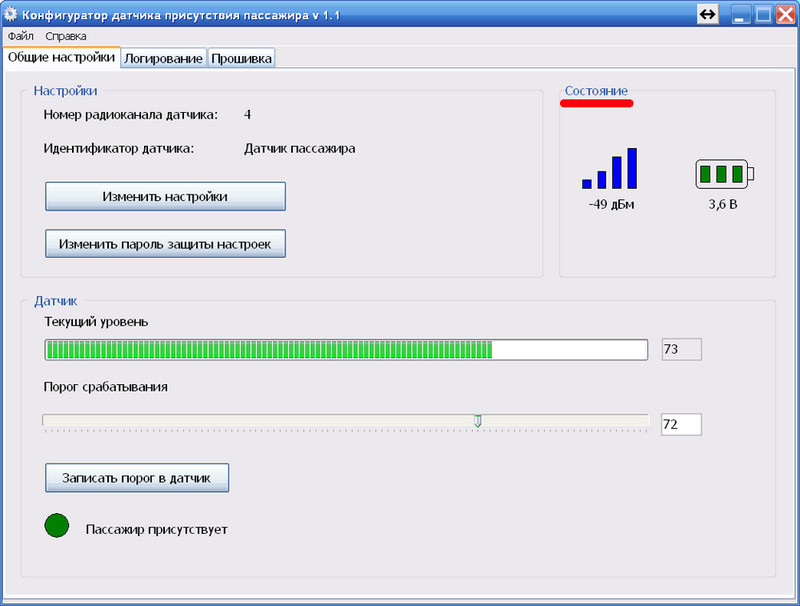

Панель "Состояние" раздела "Общие настройки" имеет следующую информацию:
•Уровень радиосигнала - информационное значение, показывающее мощность радиосигнала, поступающего от радиодатчика.
Градация качества связи от уровня сигнала:
Уровень сигнала |
Качество связи |
до -89 дБм |
связь устойчивая |
от -90 дБм до -96 дБм |
связь работоспособная |
ниже -96 дБм |
связь не работоспособная |
•Уровень напряжения батареи - информационное значение, показывающее напряжение батареи радиодатчика.
Обратите внимание!
При напряжении 3,15 В, примерное время работы датчика составит 6 месяцев.
При напряжении 3,0 В, датчик перестанет работать, но будет доступен для диагностики на заводе изготовителя.

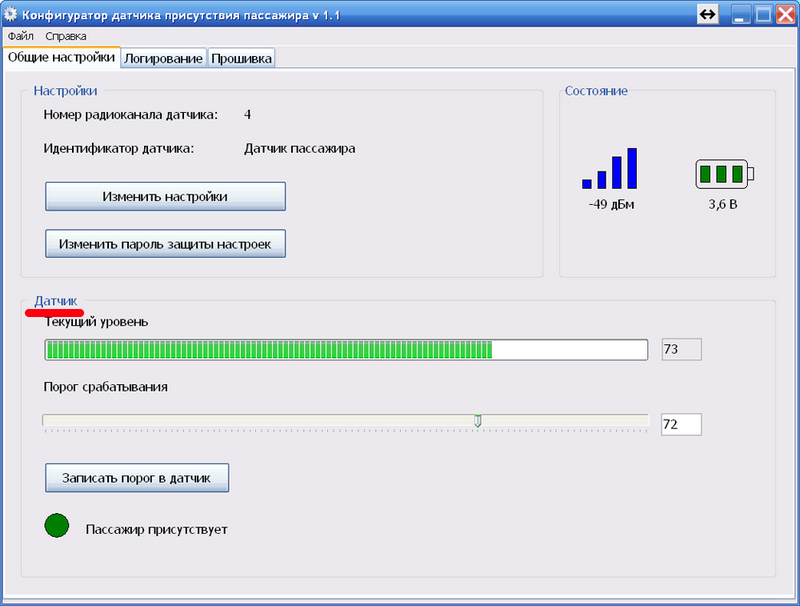

Панель "Датчик" раздела "Общие настройки" имеет следующие настройки:
•Текущий уровень - информационное значение, показывающее уровень емкости вокруг сенсора датчика. Емкость сенсора датчика напрямую зависит от присутствия пассажира в непосредственной близости от сенсора.
•Порог срабатывания - задаваемый пользователем порог, при превышении которого, датчик детектирует присутствие пассажира.
Настройка датчика контроля присутствия пассажира.
1.Установите датчик, согласно инструкции по установке датчика ДП-Р01.
2.Постелите на сиденье, где будет определяться присутствие пассажира, материал, имитирующий зимнюю одежду (по толщине)
3.Сядьте на сиденье.
4.Установите порог срабатывания датчика немного ниже текущего уровня.
5.Нажмите кнопку "Записать порог в датчик".
Датчик готов к работе.
Перед выходом из программы-конфигуратора проверьте работу датчика.
